Toiture à quatre versants
On distingue la toiture en pavillon pour une structure carrée et la toiture à arrêtes (ou à deux croupes) pour une structure rectangulaire.

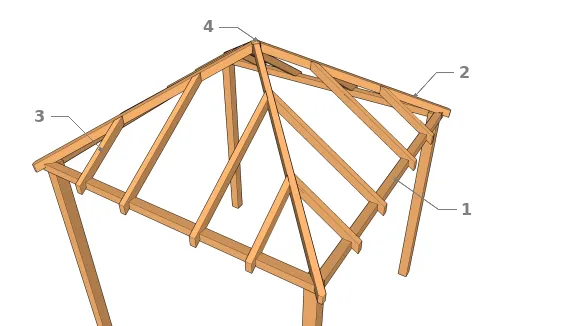

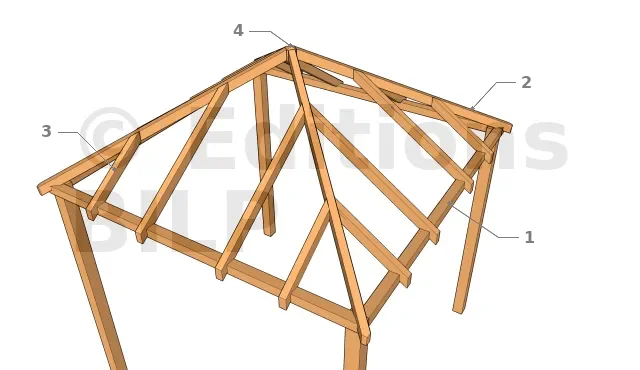

- 1 : Traverse
- 2 : Chevron d’arêtier ou arêtier
- 3 : Empannon
- 4 : Clé de charpente

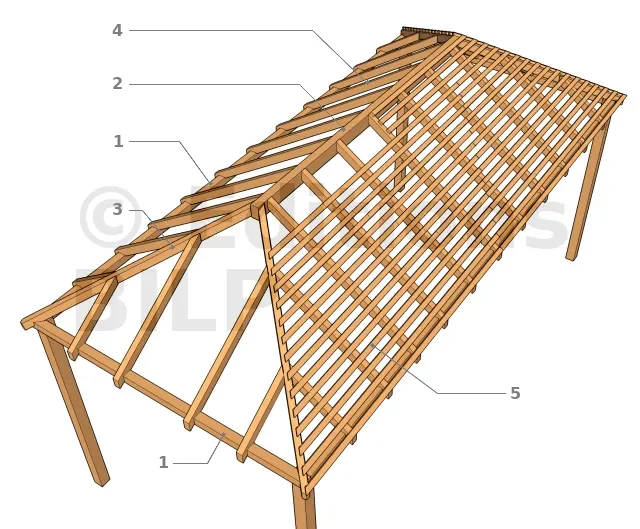

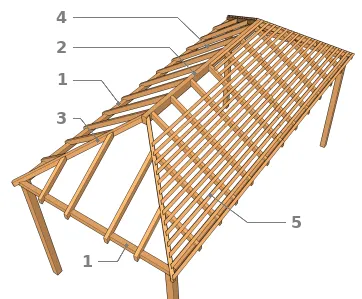

- 1 : Panne sablière
- 2 : Panne faîtière
- 3 : Chevron d’arêtier
- 4 : Chevron
- 5 : Liteau

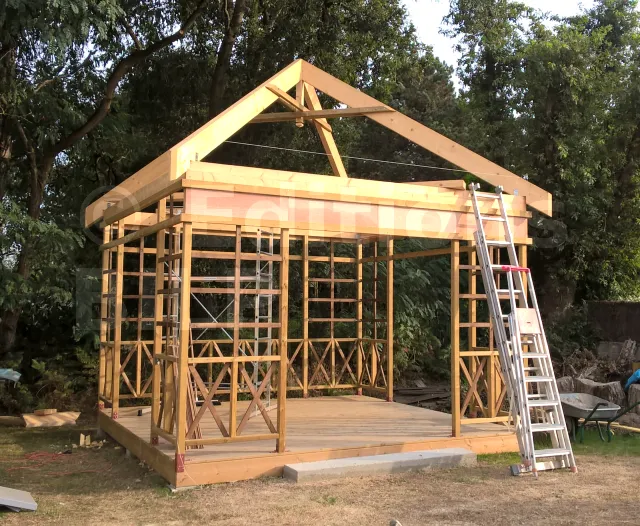

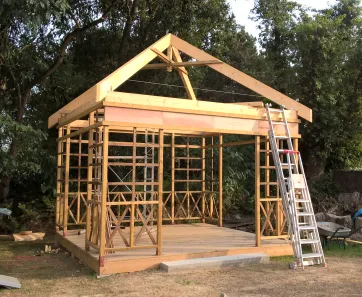

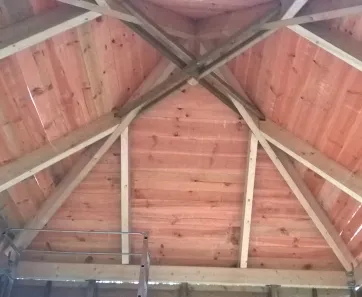

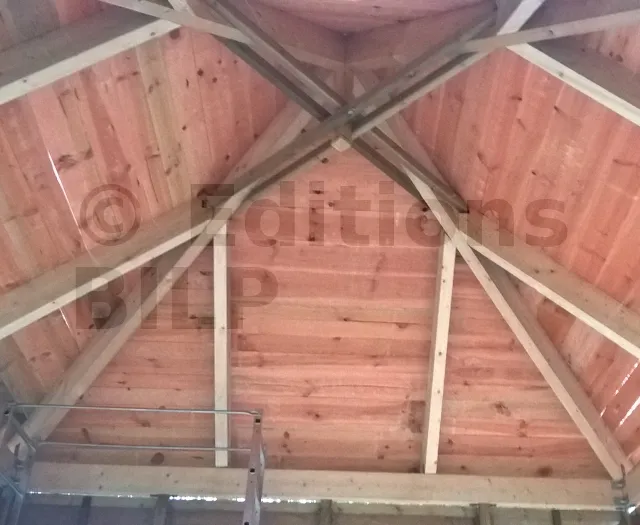

Cette charpente en pavillon est renforcée par de faux-entraits et un poinçon permettant d’augmenter la charge effective que pourra supporter la charpente et aussi d’apporter un plus à l’esthétique de la toiture.
Toiture à plusieurs versants
Ce type de toiture est utilisé dans la charpente de gloriette polygonale. Le nombre de versants correspond au nombre de côtés de la structure. Il existe la gloriette hexagonale (6 côtés) et octogonale (8 côtés).

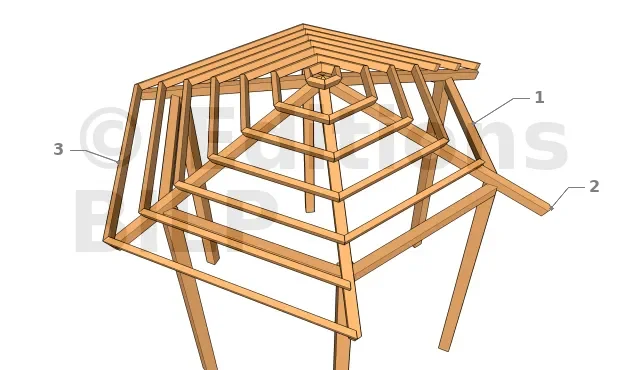

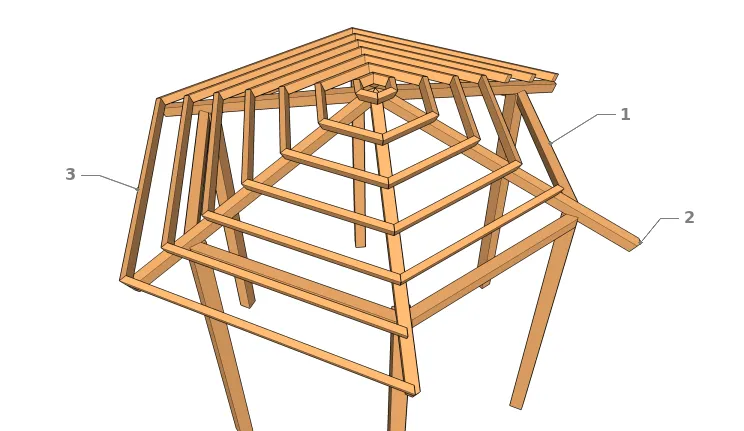

- 1 : Traverse
- 2 : Panne
- 3 : Chevron

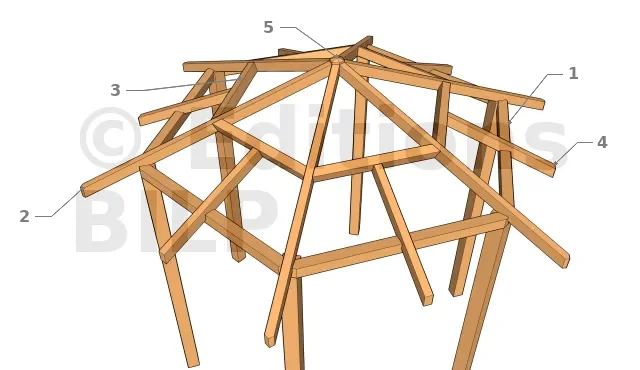

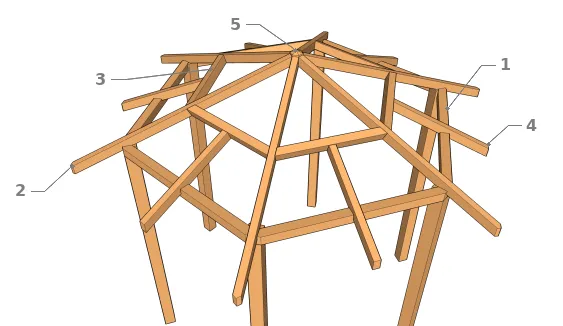

- 1 : Traverse ;
- 2 : Chevron principal ;
- 3 : Bloc ;
- 4 : Chevron intermédiaire ;
- 5 : Clé de charpente
Toiture plate
Ce genre de toiture correspond à une gloriette avec toiture-terrasse.

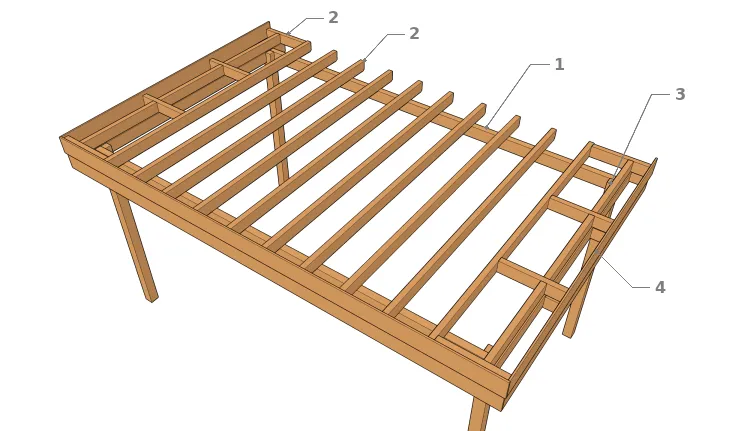

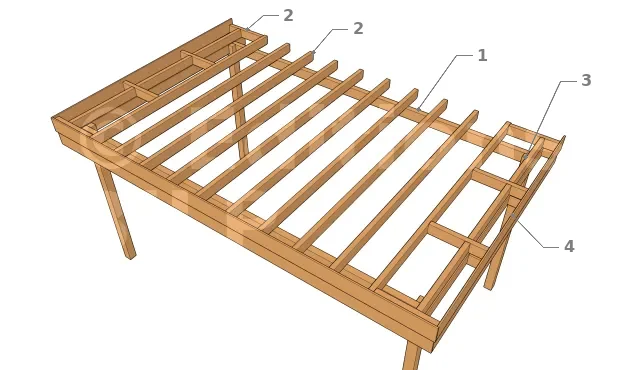

- 1 : Panne
- 2 : Chevron
- 3 : Entretoise
- 4 : Acrotère
Toiture combinée
Une toiture combinée désigne une toiture utilisant deux ou plusieurs pentes bien distinctes allant de la faîtière (de la pointe) à la sablière (au bord inférieur).

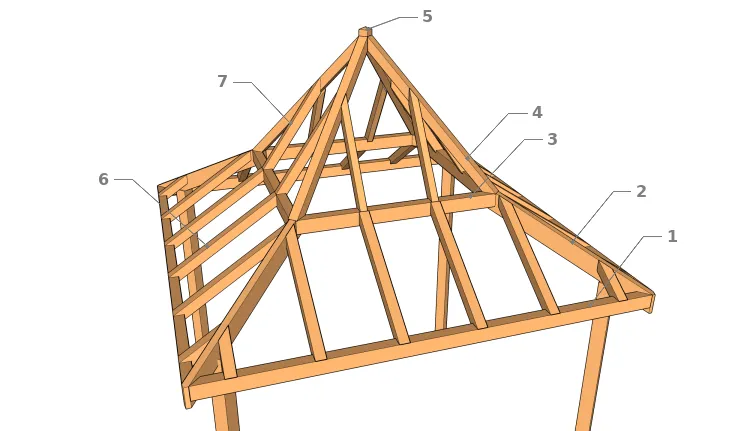

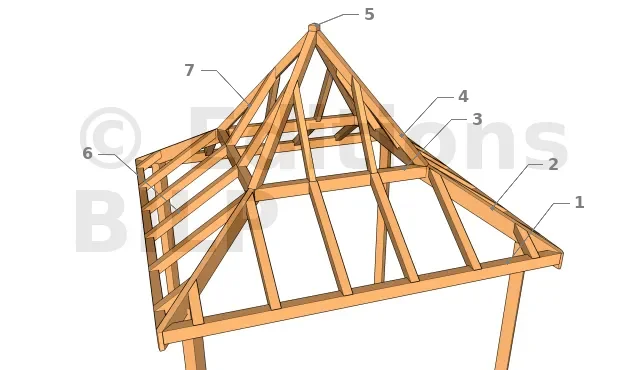

- 1 : Panne sablière
- 2 : Chevron principal
- 3 : Panne
- 4 : Chevron
- 5 : Clé de charpente
- 6 : Chevron intermédiaire
- 7 : Chevron intermédiaire
Toiture en gradin
La toiture à plusieurs modules de toits en gradin est propre à un gazebo type VIOLETTE. C’est une structu[...]
