Montage d’une plateforme rectangulaire ou carrée

bruno

Rappelons que la plateforme rectangulaire ou carrée est faite avec une structure sur poutres porteuses. On va donc voir comment monter les poutres porteuses, les solives et les sabots de solive.

Voici un extrait gratuit du guide de construction :

Il est plus confortable de fixer les sabots de solives avant de fixer la poutre sur la maçonnerie. On pourra poser la poutre sur des tréteaux et ainsi travailler debout plutôt qu’accroupi.

  • Les sabots métalliques sont les éléments de fixations les plus courants et les plus efficaces. Mais on peut aussi adopter une fixation par étrier qui a l’avantage d’être plus discrète que les sabots. Mais pour une plateforme de gloriette, kiosque ou gazebo, la dissimulation est assurée par le platelage.
  • Une autre alternative consiste à utiliser l’assemblage à paume ou enture à mi-bois renforcé avec des vis ou des tire-fonds traversant la poutre porteuse et reprenant l’extrémité de la solive ou des vis par le dessus de la solive pour l’enture.

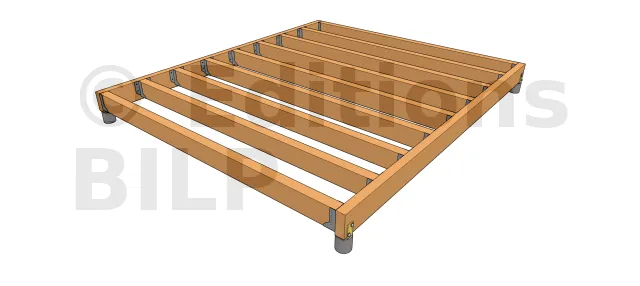

Rendu de la plateforme sur poutres porteuses


Fixer les sabots de solives
  • 1 : Tracer une ligne repère à une distance h (hauteur de la solive) du bord supérieur de la poutre.
  • 2 : Tracer les entraxes Ee1, E et Ee2.
  • 3 : Positionner le sabot en alignement sur le trait repère.
  • 4 : Fixer le sabot. Respecter les préconisations du fabricant quant à la nature et au nombre de fixations.
  • 5 : A l’extrémité de la poutre, on fixe un sabot à ailes intérieures.
Fixer les solives

Les sabots sont tous en place et les poutres fixées aux supports en béton, il ne reste plus qu’à fixer les solives sur ces sabots. Assurer une dernière fois l’horizontalité de ces solives avec un niveau à bulle. Si par hasard, une ou des solives ne sont pas à niveau, ajouter quelques cales en PVC entre la solive et le sabot.


[...]
