Montage d’une plateforme polygonale

bruno

Voici un extrait gratuit du guide de construction :

Préparer toutes les pièces de la plateforme

La nomenclature avec les dimensions de chaque pièce est obtenue après avoir fait le plan détaillé de la plateforme.

Les éléments qui doivent figurer sur cette plateforme sont :

  • les solives externes,
  • les solives internes,
  • les solives intermédiaires,
  • la clé du solivage,
  • le platelage : soit des lames de terrasse, soit des panneaux de bois,
  • les plaques de supports. Ces plaques seront échangées avec des supports en béton pour ancrer la construction au sol.

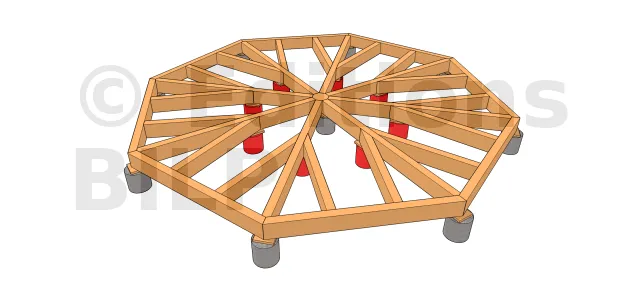

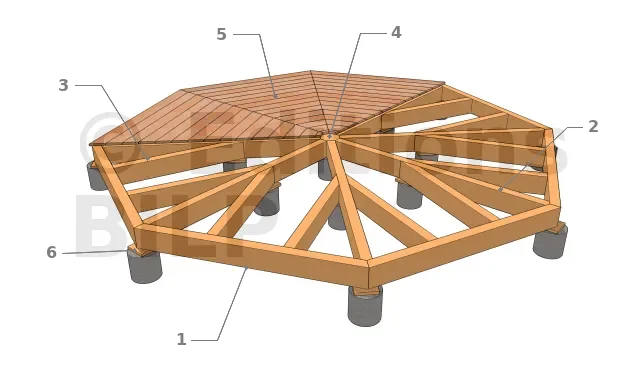

L’ossature de la plateforme et son platelage
  • 1 : Solive externe,
  • 2 : Solive interne,
  • 3 : Solive intermédiaire,
  • 4 : Clé de solivage,
  • 5 : Platelage,
  • 6 : Plaque de niveau et fixation

Comme vous le voyez sur cette image, l’ossature de la plateforme présente une forme irrégulière avec beaucoup de découpes en biseau. Il est donc primordial de réussir et de terminer chaque plan de la plateforme avant d’attaquer la mise en œuvre.

Il existe 2 options pour le montage de ce type de plateforme :

  • assembler un à un les éléments pour former la plateforme.
  • assembler chaque panneau de la plateforme et monter le tout une fois terminé.

Assembler un à un les éléments

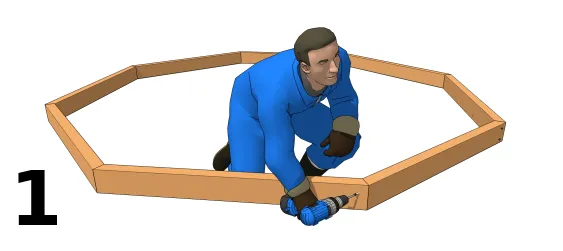

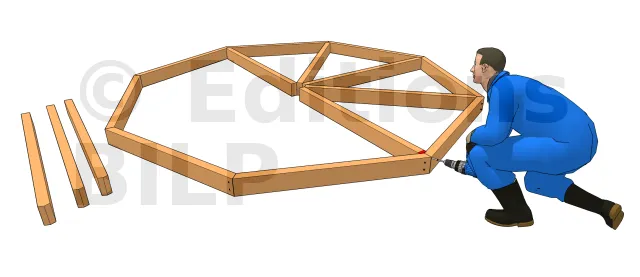

Fixer les solives de pourtour (solives externes)

Il suffit de placer les bouts de chaque solive côte à côte et fixer avec une vis en traversant la face extérieure de la première solive jusqu’au bout de la tête de la seconde. Comme les bouts des solives sont en biseau, vous aurez à la fin de l’assemblage, un polygone donnant le pourtour de la plateforme.

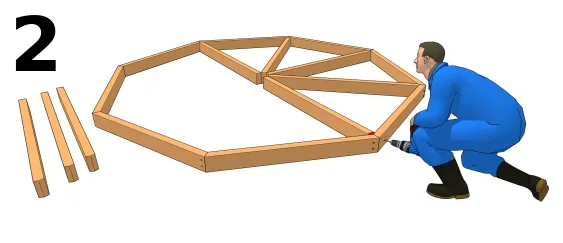

Positionner ensuite les solives dans les diagonales (solives internes)

Joindre la tête en biseau (2 parties) de ces solives à chaque intersection des solives externes. Fixer ensuite par des vis à travers les solives externes.

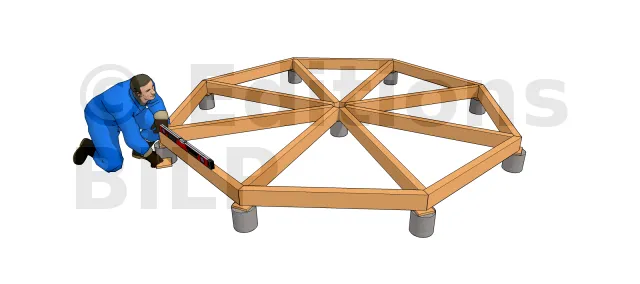

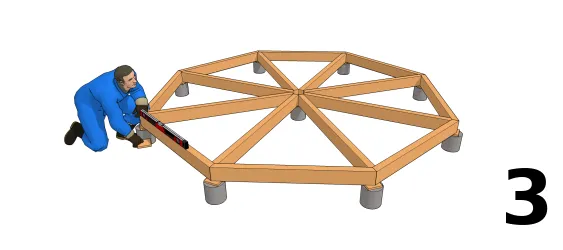

Mettre à niveau la plateforme

Munissez-vous de cale en bois ou en plastique pour ajuster le niveau de cette ossature. Commencer par les solives externes, il faut que toutes les faces supérieures de ces solives soient au même niveau. Ajouter ou enlever des cales selon le résultat.

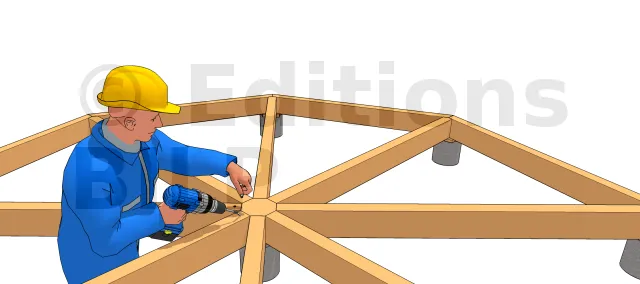

Fixer les solives internes à la clé de solivage

Prendre une clé de solivage coupée à la dimension du polygone pour maintenir les solives internes. Placez-la au milieu. A l’aide d’un niveau à bulle, prendre une première solive interne, niveler et fixez-la à la clé. Reprendre la même opération pour toutes les autres solives internes. Vous devez avoir au final une ossature assemblée et à niveau, composée de solives externes et internes ainsi qu’une clé au milieu de l’ensemble.

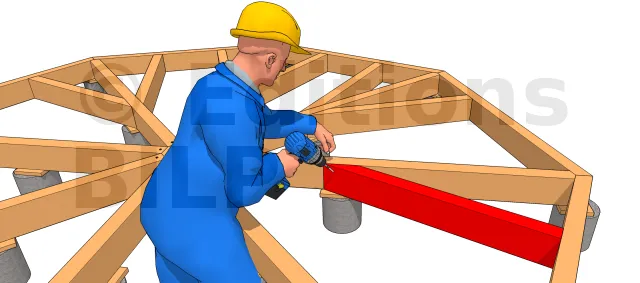

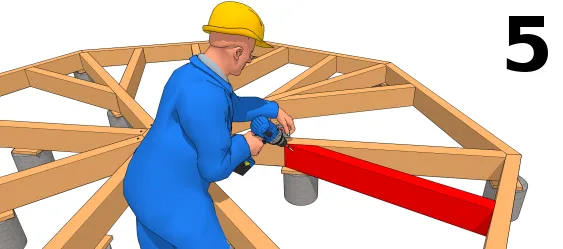

Fixer les solives intermédiaires

Pour ce faire, reporter la tête de la solive en biseau sur la face d’une solive interne jusqu’à ce que les deux faces (aboutage - solive interne) soient bien accolées. Vérifier que l’autre bout de cette solive intermédiaire est en contact avec la face d’une solive externe. Fixer ensuite à la vis. Vérifier avec un mètre ruban que la distance entre deux solives intermédiaires ne dépasse l’entraxe des solives calculé préalablement.

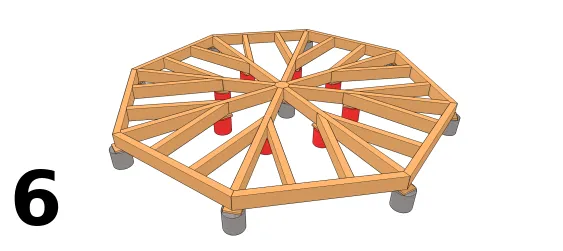

Ajouter des supports sous les solives intermédiaires

Placer des supports sous l’assemblage des têtes de solives intermédiaires sur les solives internes.

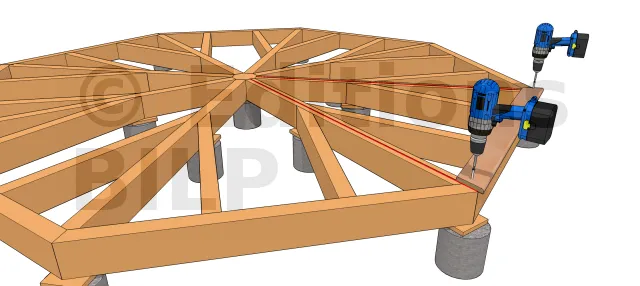

Créer des lignes de repère sur les solives internes

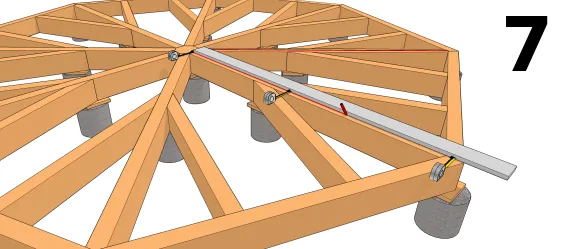

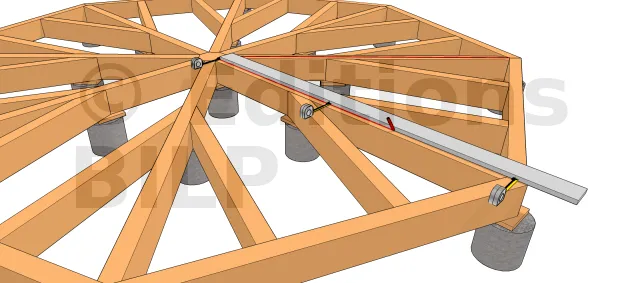

Prendre une ligne médiane de chaque solive interne pour faciliter la mise en place du platelage. Repérer au mètre, sur 2 points distants, le milieu de la largeur de chaque solive et tracer à la règle et au crayon jusqu’à la face de solive externe.

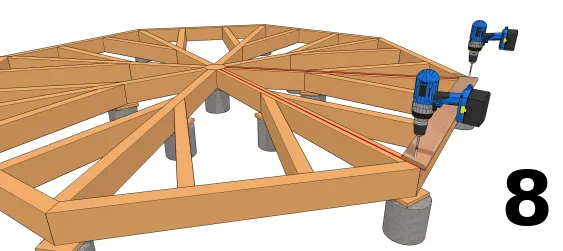

Fixer la première lame de platelage

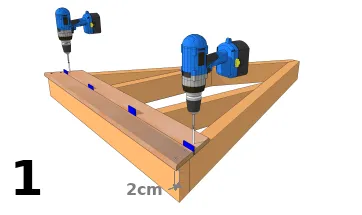

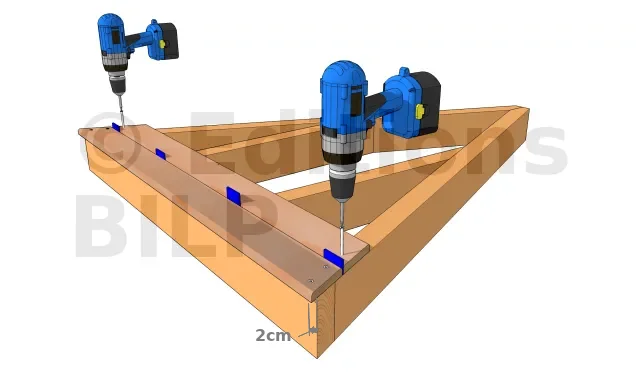

Placer une première lame de platelage sur un côté du polygone et aligner les 2 bouts en biseau de cette lame jusqu’à ce qu’ils soient parallèles aux 2 lignes de repère tracées sur les solives internes. Laisser 2 cm d’épaisseur de la lame par rapport à la face extérieure de la solive pour éviter l’écoulement des eaux le long de la solive. Pour ce faire, prendre les 2 cm à chaque bout de la lame. Fixer avec une pointe ou des vis pour platelage selon l’épaisseur de ce dernier.

Fixer les lames restantes

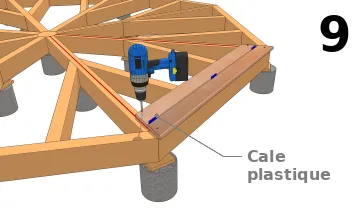

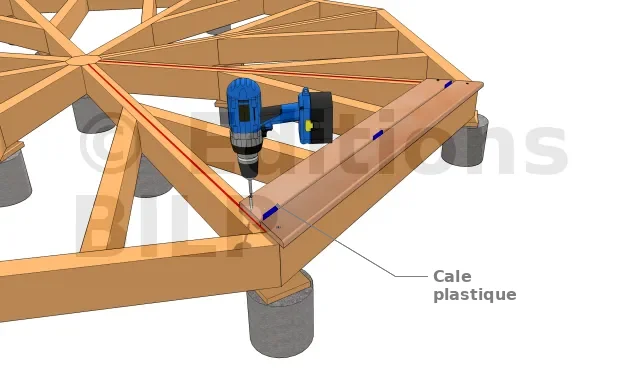

Pour la lame suivante, placer des cales plastiques entre la première et cette nouvelle lame avec une épaisseur dépendant des dimensions établies sur le plan détaillé. Cet espace permet le drainage des eaux sur la surface du platelage et prévoir d’éventuelles déformations des lames, il varie de 3 à 5 mm. Aligner alors les 2 aboutages de la lame aux lignes de repère des solives internes, coller la lame sur les cales et fixer. Faire ainsi de suite jusqu’à la dernière lame.


Former chaque panneau et assembler le tout

Pour former un panneau de plateforme, le principe est le même que pour l’assemblage un à un des éléments.

Former les panneaux de la plateforme
  • Fixer les 2 solives internes sur la solive externe en joignant fermement les aboutages ainsi que les solives intermédiaires.
  • Fixer la première lame toujours en laissant les 2 cm par rapport à la face extérieure de la solive externe.
  • Positionner et fixer les autres lames en utilisant des cales plastiques. Il est recommandé d’utiliser des vis pour fixer le platelage.

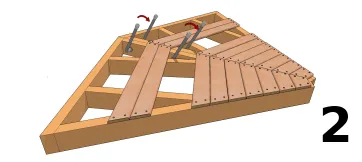

Assembler les panneaux

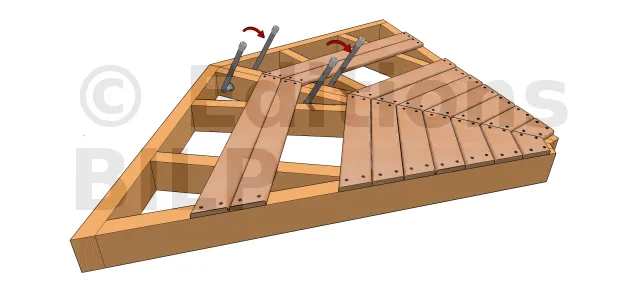

  • Après avoir formé tous les panneaux de la plateforme. Emmenez-les sur le terrain et munissez-vous des plaques pour nivelage. Placer alors 2 premiers panneaux en nivelant. Enlever les 3 lames aux extrémités et celle du milieu de chaque panneau pour pouvoir assembler les 2 solives internes entre elles. Répéter la même opération jusqu’au dernier panneau.
  • Replacer les lames de platelage.


[...]
