La préparation du panneau

bruno

L’assemblage du panneau nécessite une préparation préalable de chaque pièce de bois.

Voici un extrait gratuit du guide de construction :

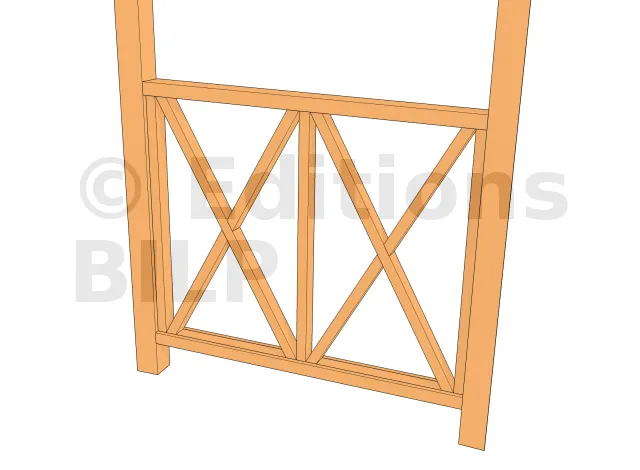

Un panneau

Préparer chaque pièce du panneau

Préparer les poteaux

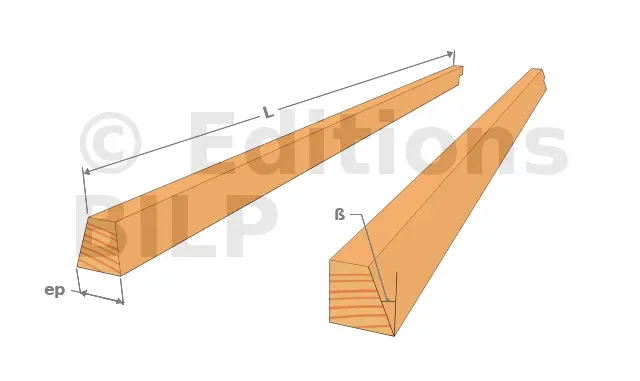

L’angle de coupe d’une paire de poteau
  • L : longueur du poteau
  • ß : Angle de coupe
  • ep : largeur du poteau

Pour arriver à fixer les panneaux correctement tout autour de la gloriette, il faut créer un angle sur une face du poteau.

Cet angle de coupe correspond à la moitié de l’angle formé par deux extrémités adjacentes de la plateforme.

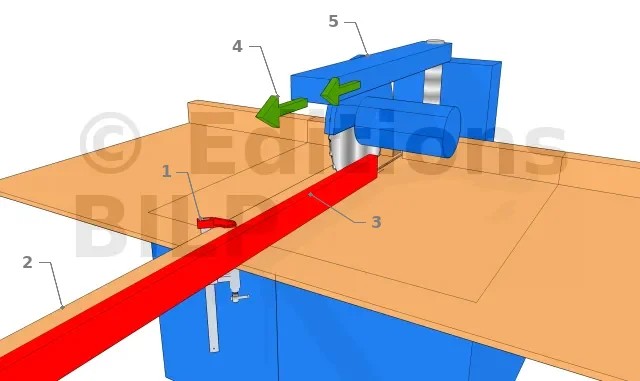

Créer l’angle du poteau
  • 1 : Serre joint
  • 2 : Poteau
  • 3 : Partie à enlever
  • 4 : Sens de la scie
  • 5 : Scie radiale

Pour ce faire, utiliser une scie radiale calée à l’angle nécessaire (égal à l’angle au centre du polygone). Il faut créer une rail temporaire pour réussir l’alignement parfait de la coupe tout le long du poteau.


Préparer la main courante et la lisse basse

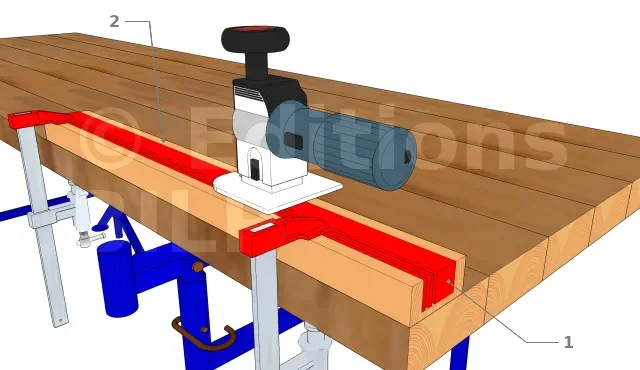

Créer une entaille le long de la main courante et de la lisse basse
  • 1 : Entaille à réaliser
  • 2 : Élément à entailler

Pour la main courante et la lisse basse, il faut créer une entaille tout le long d’un élément de plus grande section que les lisses de fixation.

  • Assurer tout d’abord que votre élément est bien droit.
  • Fixer l’élément sur une table de travail avec des serre-joints.
  • Régler le guide latéral de votre scie circulaire ainsi que la profondeur de coupe.
  • Démarrer la scie, caler le guide contre la face extérieure de la pièce, et tronçonner le long de la pièce.
  • Régler à nouveau le guide latéral de façon à pouvoir tronçonner juste à côté de la ligne de coupe précédente.
  • Refaire cette opération plusieurs fois jusqu’à l’autre extrémité de l’entaille.
  • Passer ensuite le ciseau à bois et le maillet pour enlever les traits de coupe.
  • Avec une ponceuse électrique, poncer l’entaille pour la finaliser.

Préparer les potelets et les lisses de fixation

Pour les potelets et les lisses de fixation, il suffit de découper les éléments à la bonne taille.

Pour l’assemblage de la rambarde, consulter cet article. Les éléments conçus ci-dessus sont les éléments difficiles à faire. Plusieurs éléments de cet assemblage ne nécessitent que de simples découpes. Toutefois, si vous pensez que vous n’avez pas les moyens en matériel nécessaire pour la réalisation de ces diverses coupes, vous pouvez toujours opter à la commande sur mesure d’un fournisseur.

Assembler le panneau

Repérer la position de la rambarde
  • 1 : Gabarit
  • 2 : Poteau

Avec un gabarit, repérer la distance entre l’extrémité basse des deux poteaux. Assurer aussi une dernière fois que les deux poteaux ont bien les mêmes longueurs.

Ce gabarit va par la suite être l’élément de support sous le milieu de la lisse basse à la plateforme.

Fixer la rambarde
  • 1 : Lisse basse
  • 2 : Fixation de la lisse basse aux poteaux
  • 3 : Main courante
  • 4 : Potelet
  • 5 : Poteau

Les deux poteaux alignés au sol, positionner la lisse basse de la rambarde sur les repères précédentes et fixer-les avec des vis.

Cet ensemble va aussi jour le rôle de gabarit pour réaliser le parallélisme des poteaux. Il vous suffit donc, après la lisse basse, de fixer simplement la lisse haute sur les poteaux.

[...]
