Voici un extrait gratuit du guide de construction :
Vue 3d
Les panneaux sur la plateforme

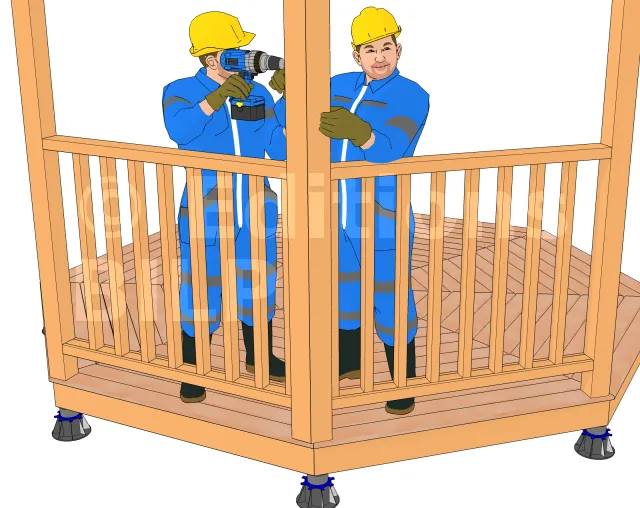

Positionner un premier panneau

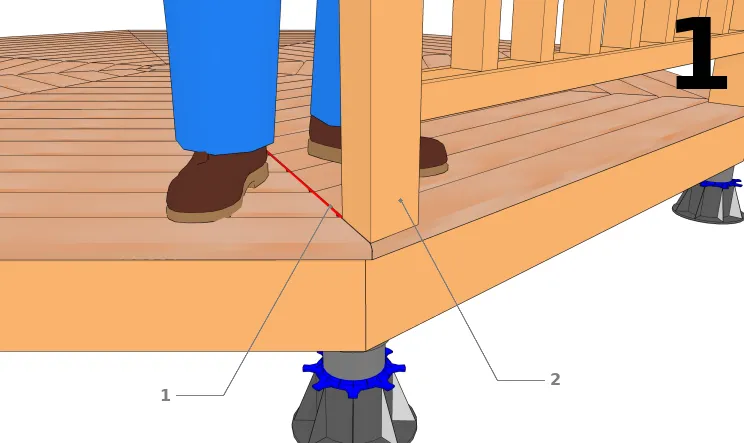

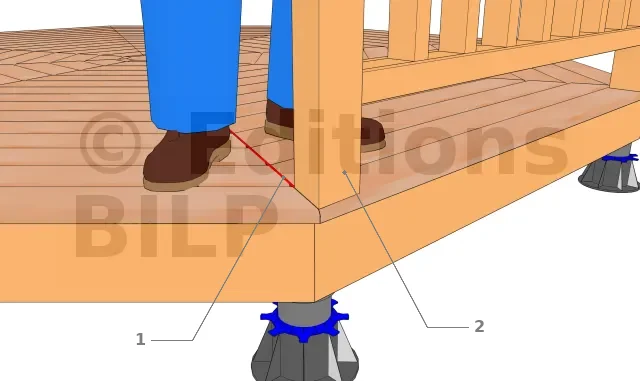

- 1 : Ligne vers le centre du platelage
- 2 : Poteau du panneau
- Prendre le premier panneau côté ouverture.
- S’assurer que les angles des deux poteaux du panneau soient bien alignés à la ligne allant vers le centre du platelage.
Vue 3d

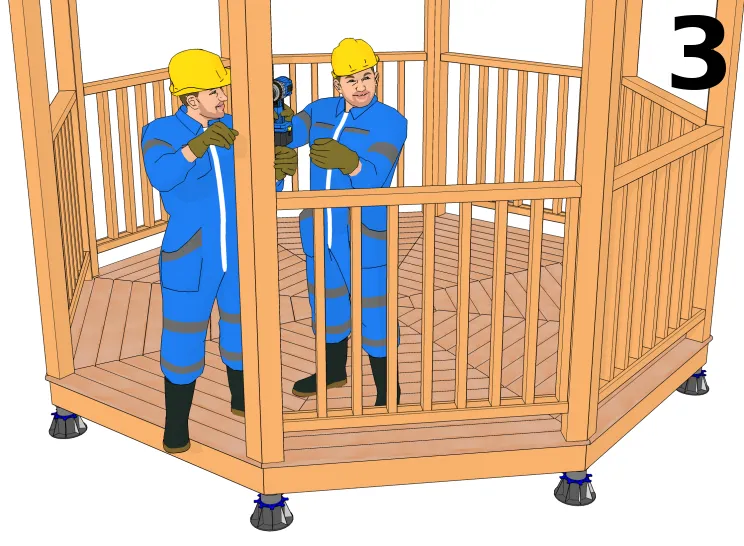

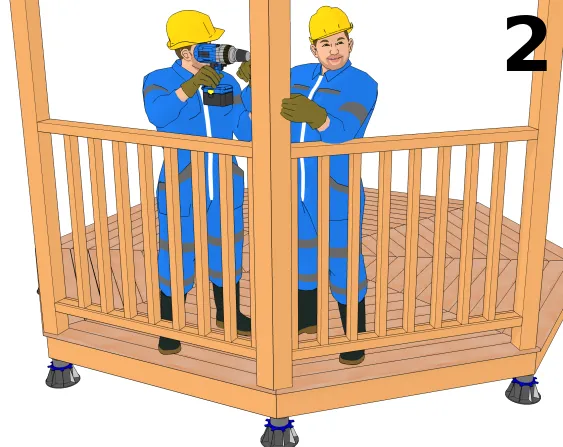

Fixer le second panneau
- De même que le premier panneau, positionner le second panneau de façon à coller parfaitement les faces obliques des deux poteaux côte à côte tout en simulant l’alignement de l’autre poteau à la ligne du platelage.

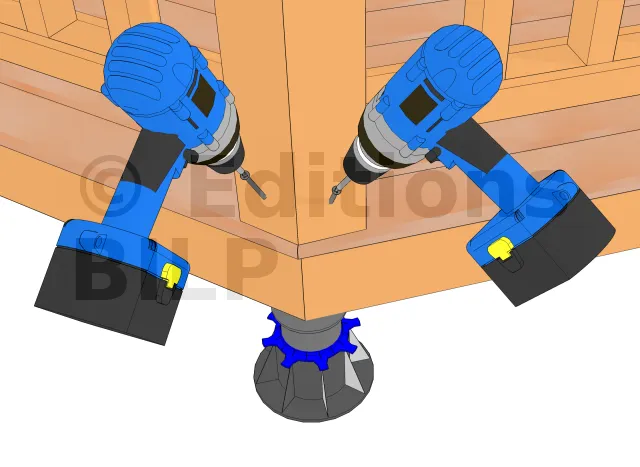

- Assembler ensuite les deux poteaux avec des vis adaptées.
Vue 3d

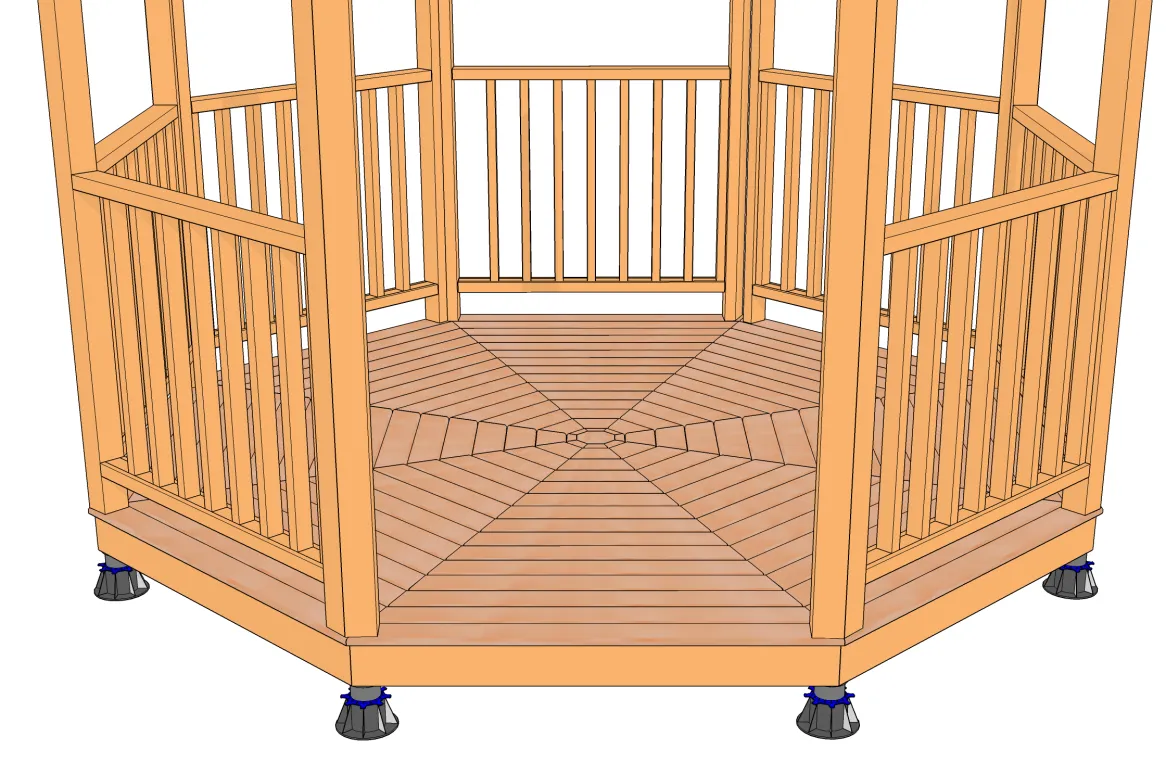

Placer tous les panneaux

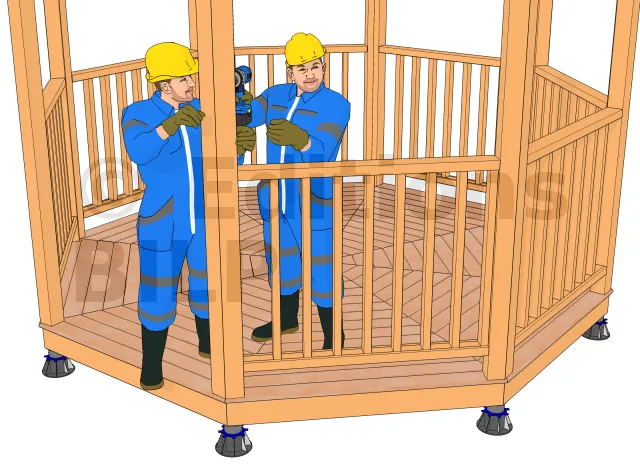

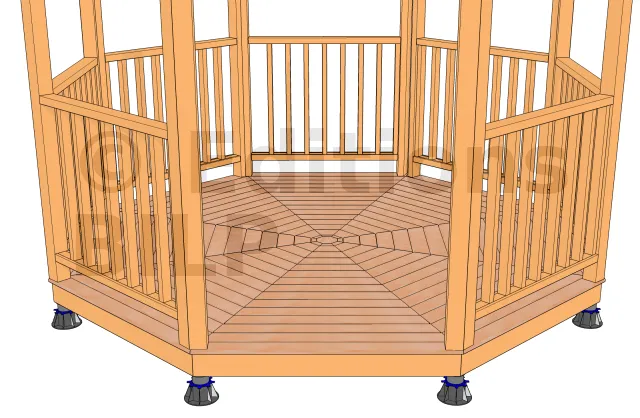

Continuer pour le pourtour de la plateforme en suivant le même sens et en laissant le passage à l’ouverture.

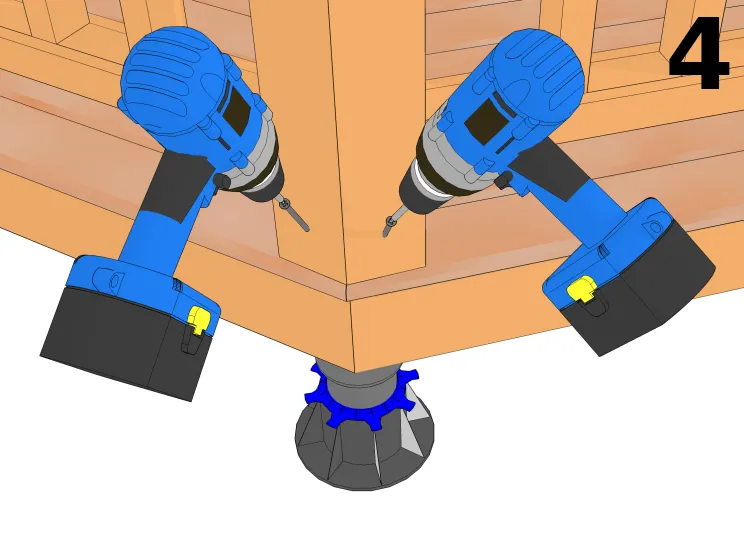

Fixer les panneaux au platelage
- Avant de fixer les panneaux au platelage, vérifier tout d’abord l’alignement des poteaux et leurs positions par rapport au bord du platelage. Faire le tour et tapoter au maillet pour ajuster.
- Pour fixer les panneaux au platelage, utiliser des vis de dimensions suffisantes capables de traverser le poteau et arriver au solivage de la plateforme. Les vis sont placées au pied des poteaux avec un angle de 45°.
Vue 3d
Fixer les renforts sous les rambardes

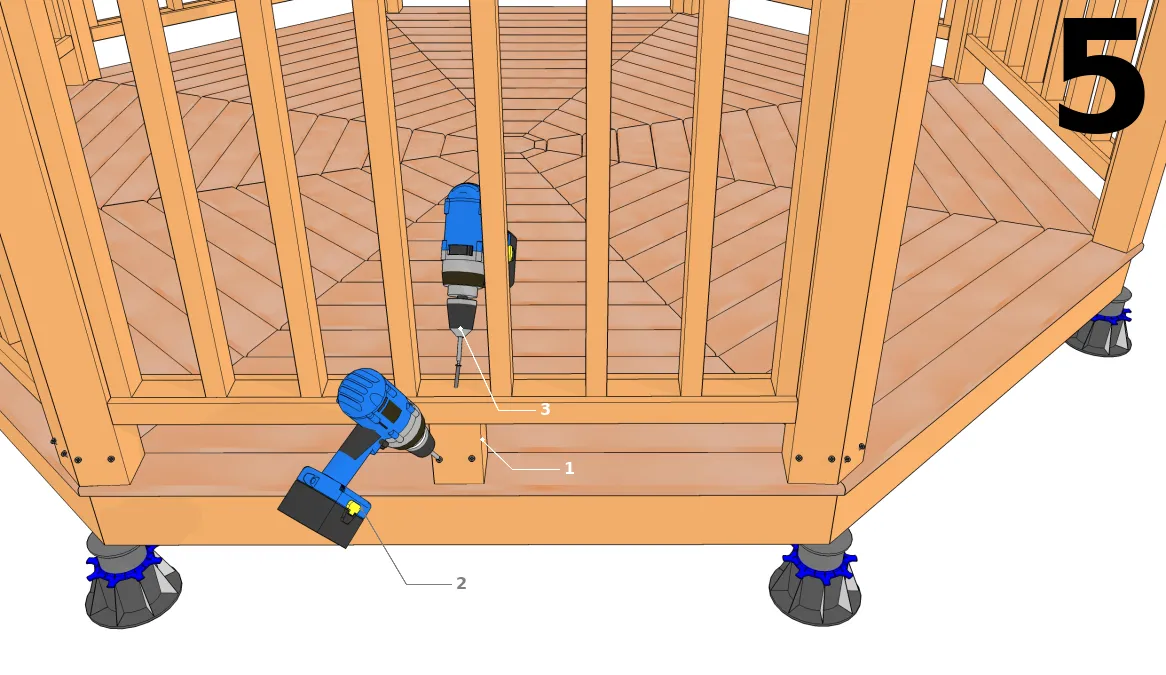

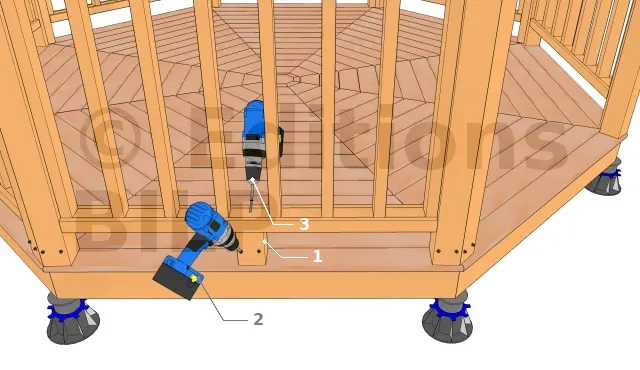

- 1 : Renfort
- 2 : Fixation du renfort au platelage
- 3 : Fixation du renfort au lisse basse
- Au milieu des lisses basses des rambardes, placer un renfort de section égale à la section rectangulaire du poteau et de hauteur correspondante à la différence entre le platelage et le dessous de la lisse.
- Fixer le renfort en même temps sur le platelage que sur la lisse basse.
[...]
...Il y a une suite !
