Anatomie

Vue 3d

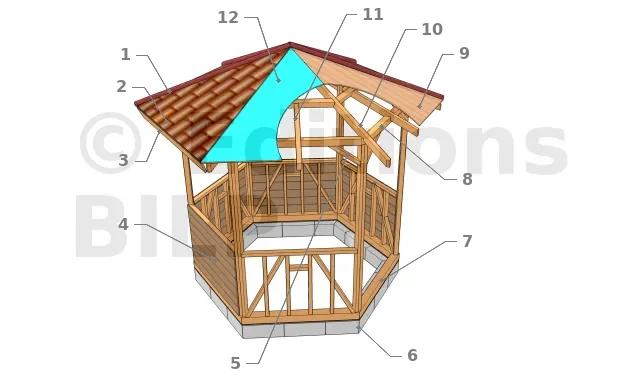

Vue éclatée

• 1 : Faîtière
• 2 : Couverture (tuiles avec lattis, bac acier, shingle, etc.)
• 3 : Bande de rive
• 4 : Bardage
• 5 : Contreventement
• 6 : Fondation
• 7 : Lisse basse
• 8 : Traverse
• 9 : Volige
• 10 : Arêtier
• 11 : Chevron
• 12 : Bande étanche

L’infrastructure : fondation et plateforme

Plusieurs méthodes peuvent être adoptées pour servir de fondation et de plateforme à ces constructions :

• une structure sans fondation,
• les fondations avec plateforme en bois, dont la plateforme en bois sur patins , les plateformes sur appuis ponctuels , les plateformes en hauteur ,
• les fondations dures.

La fondation est la base de cet ouvrage car elle va supporter une charge assez importante et la transmettre au sol. Le choix entre ces types de fondations dépend essentiellement du type de sol naturel et de la finition au sol voulue. Une finition en béton, carrelet, platelage en bois, etc. Si la charge de la structure n’est pas trop importante, vous pouvez utiliser une dalle démontable pour votre fondation et finition sol.

Vue 3d

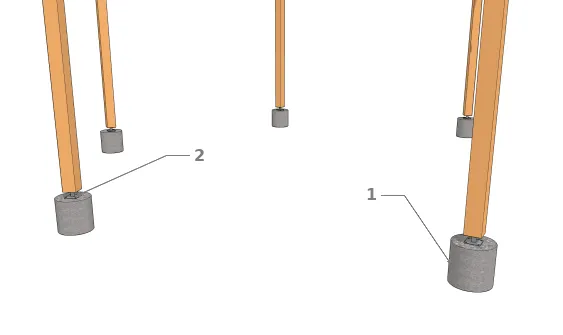

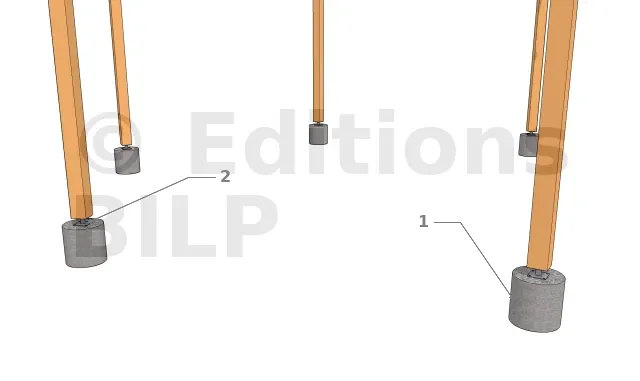

Supports de poteau

• 1 : Plot en béton
• 2 : Pied de poteau
  Cas d’une gloriette hexagonale.

Vue 3d

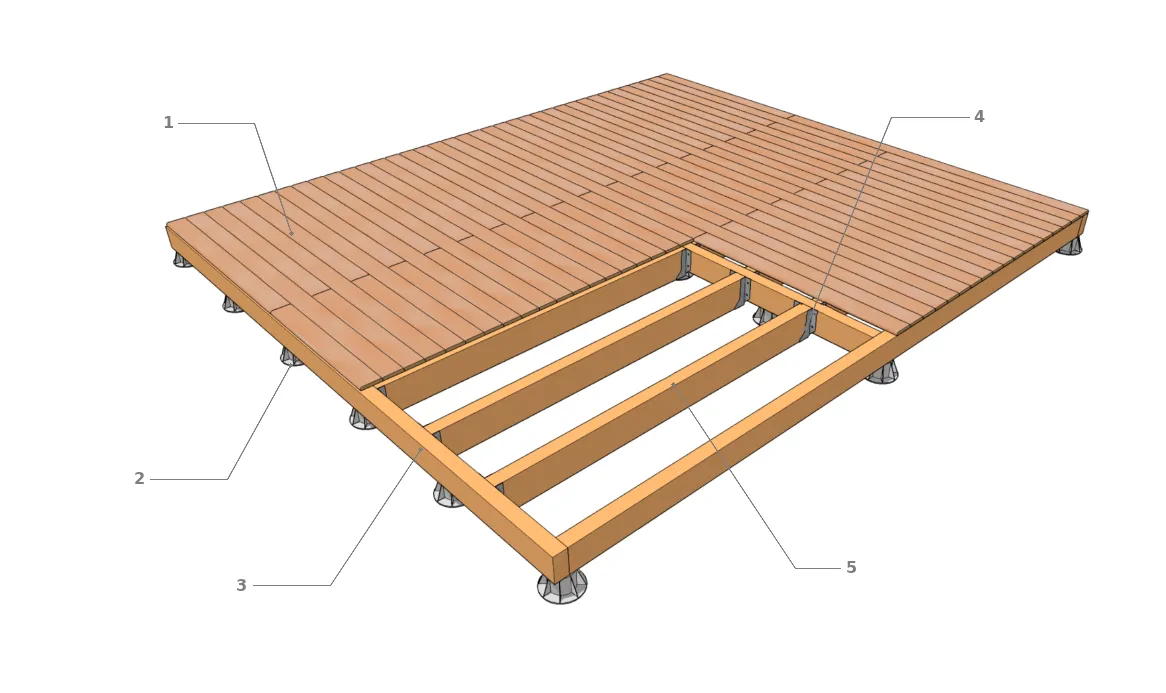

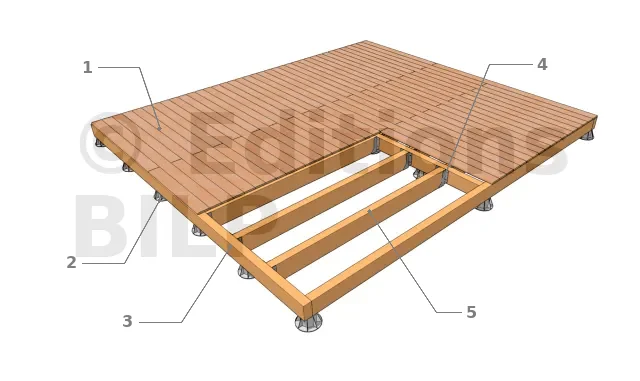

Plateforme bois

• 1 : Lame
• 2 : Poutre porteuse
• 3 : Sabot
• 4 : Solive

La superstructure : l’ossature

• Poteau : c’est l’élément vertical qui transmet à son tour toute la charge au sol.
• Traverse : c’est l’élément qui transmet les charges aux poteaux. Elle est fixée aux poteaux.
• Jambe de contreventement : comme son nom l’indique, elle contre les effets du vent. Elle sera fixée aux poteaux et aux traverses.
• Rambarde ou garde-corps : c’est une sorte de clôture installée tout autour de la construction, qui a un rôle principalement esthétique et qui lui donne l’aspect gloriette ou kiosque.
• Quelque fois, pour une gloriette polygonale, les façades sont remplies par un bardage et les ouvertures avec portes et fenêtres.

Vue 3d

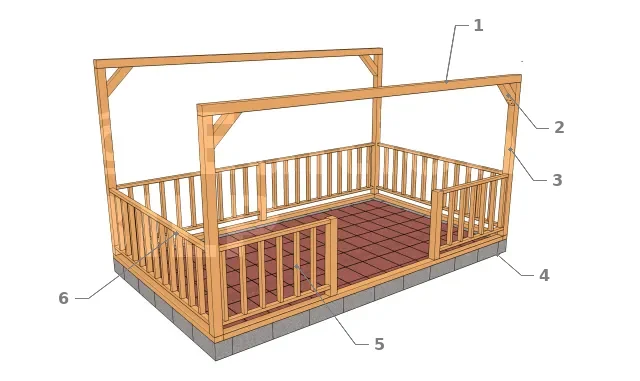

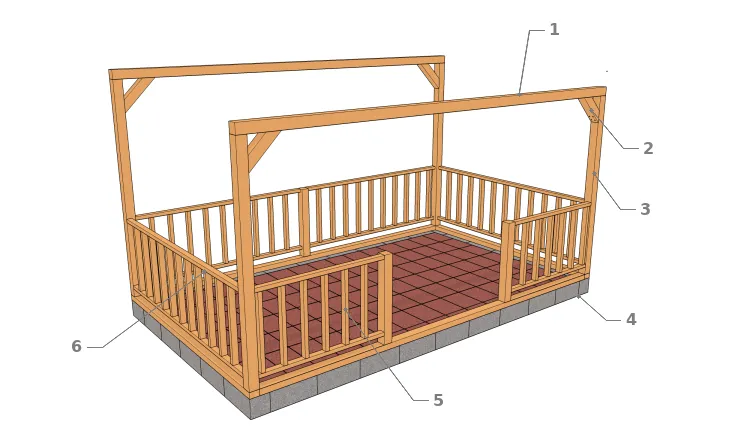

Vue d’ensemble de la structure

• 1 : Traverse ;
• 2 : Contreventement ;
• 3 : Poteau ;
• 4 : Fondation ;
• 5 : Potelet ;
• 6 : Main courante

Vue 3d

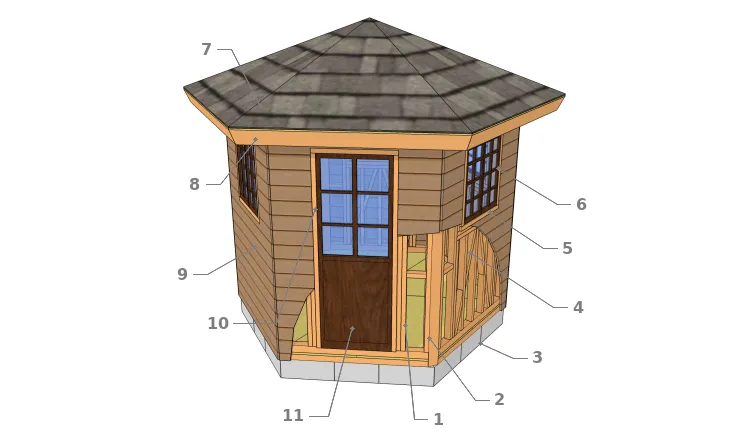

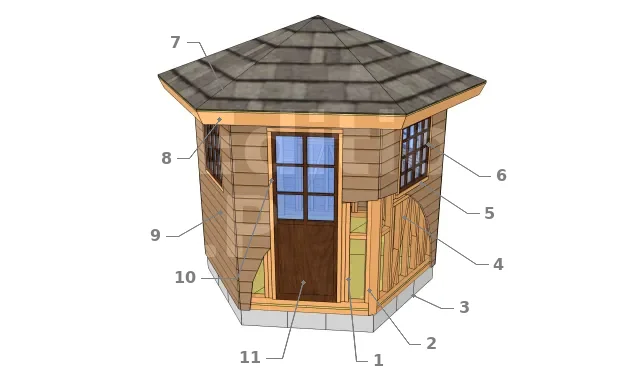

Une gloriette hexagonale fermée

• 1 : Montant ;
• 2 : Poteau ;
• 3 : Fondation ;
• 4 : Contreventement ;
• 5 : Dormant de la fenêtre ;
• 6 : Fenêtre ;
• 7 : Couverture ;
• 8 : Planche de rive ;
• 9 : Bardage ;
• 10 : Dormant de la porte ;
• 11 : Porte

La charpente et la couverture

Vue 3d

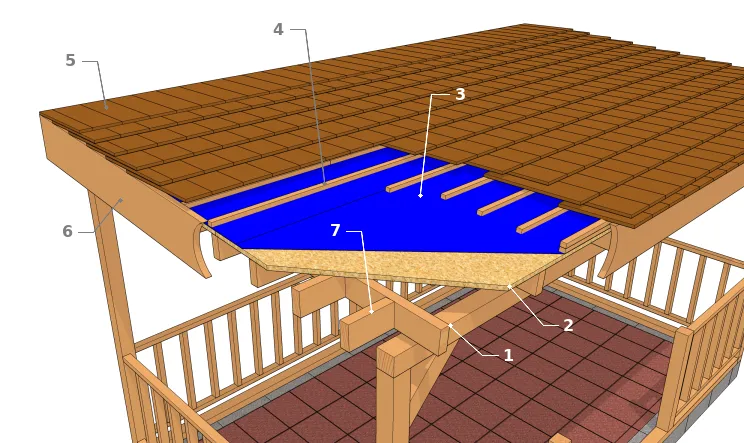

Vue éclatée de la toirure

• 1 : Chevron
• 2 : Panneaux OSB
• 3 : Isolant
• 4 : Tasseaux
• 5 : Bardeau en bois
• 6 : Planche de rive
• 7 : Entretoise

• Chevron : un chevron présente une inclinaison suivan[...]
