Anatomie

bruno

Une gloriette (un gazebo) ou un kiosque se présentent sous une structure : une fondation, une plateforme en bois ou une finition sol en dur, des supports verticaux, des traverses, une charpente et une couverture. La forme varie selon le modèle choisi.

Voici un extrait gratuit du guide de construction :

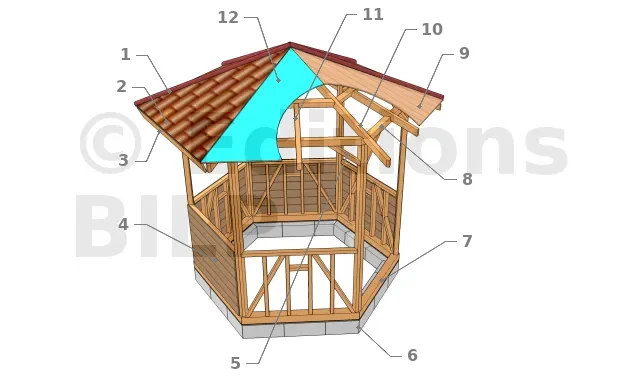

Vue éclatée
  • 1 : Faîtière
  • 2 : Couverture (tuiles avec lattis, bac acier, shingle, etc.)
  • 3 : Bande de rive
  • 4 : Bardage
  • 5 : Contreventement
  • 6 : Fondation
  • 7 : Lisse basse
  • 8 : Traverse
  • 9 : Volige
  • 10 : Arêtier
  • 11 : Chevron
  • 12 : Bande étanche

L’infrastructure : fondation et plateforme

Plusieurs méthodes peuvent être adoptées pour servir de fondation et de plateforme à ces constructions :

La fondation est la base de cet ouvrage car elle va supporter une charge assez importante et la transmettre au sol. Le choix entre ces types de fondations dépend essentiellement du type de sol naturel et de la finition au sol voulue. Une finition en béton, carrelet, platelage en bois, etc. Si la charge de la structure n’est pas trop importante, vous pouvez utiliser une dalle démontable pour votre fondation et finition sol.

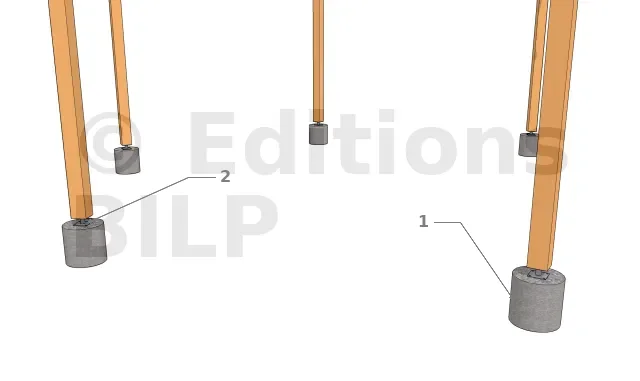

Supports de poteau
  • 1 : Plot en béton
  • 2 : Pied de poteau Cas d’une gloriette hexagonale.

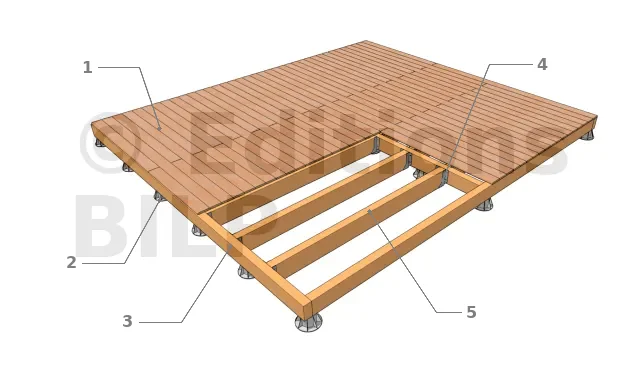

Plateforme bois
  • 1 : Lame
  • 2 : Poutre porteuse
  • 3 : Sabot
  • 4 : Solive


La superstructure : l’ossature

  • Poteau : c’est l’élément vertical qui transmet à son tour toute la charge au sol.
  • Traverse : c’est l’élément qui transmet les charges aux poteaux. Elle est fixée aux poteaux.
  • Jambe de contreventement : comme son nom l’indique, elle contre les effets du vent. Elle sera fixée aux poteaux et aux traverses.
  • Rambarde ou garde-corps : c’est une sorte de clôture installée tout autour de la construction, qui a un rôle principalement esthétique et qui lui donne l’aspect gloriette ou kiosque.
  • Quelque fois, pour une gloriette polygonale, les façades sont remplies par un bardage et les ouvertures avec portes et fenêtres.

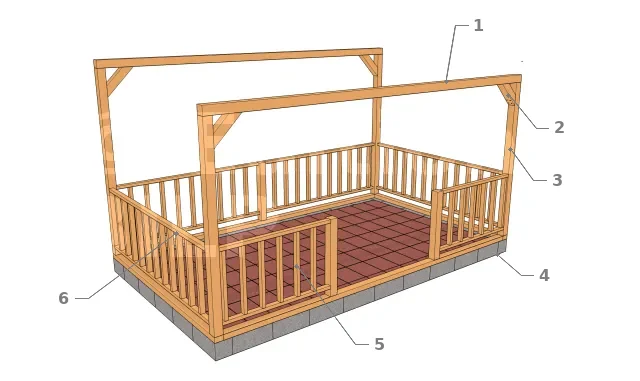

Vue d’ensemble de la structure
  • 1 : Traverse ;
  • 2 : Contreventement ;
  • 3 : Poteau ;
  • 4 : Fondation ;
  • 5 : Potelet ;
  • 6 : Main courante

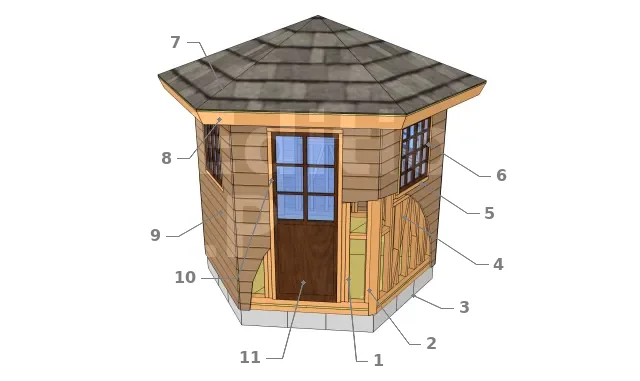

Une gloriette hexagonale fermée
  • 1 : Montant ;
  • 2 : Poteau ;
  • 3 : Fondation ;
  • 4 : Contreventement ;
  • 5 : Dormant de la fenêtre ;
  • 6 : Fenêtre ;
  • 7 : Couverture ;
  • 8 : Planche de rive ;
  • 9 : Bardage ;
  • 10 : Dormant de la porte ;
  • 11 : Porte

La charpente et la couverture

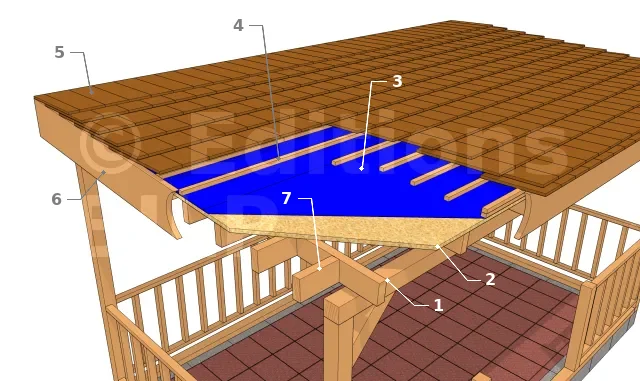

Vue éclatée de la toirure
  • 1 : Chevron
  • 2 : Panneaux OSB
  • 3 : Isolant
  • 4 : Tasseaux
  • 5 : Bardeau en bois
  • 6 : Planche de rive
  • 7 : Entretoise
  • Chevron : un chevron présente une inclinaison suivant la pente destinée à la couverture choisie. Il supporte les surcharges, les charges permanentes de structure (toiture et lattes) et les transmet aux poutres.
  • Latte : on l’utilise suivant le type de couverture à installer, gén[...]
