Type 4. Plateforme bois sur pilotis

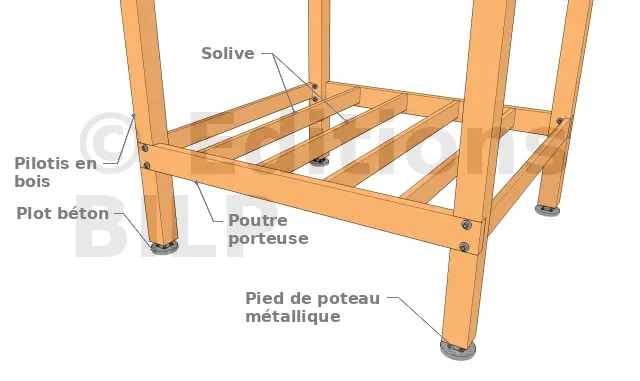

Anatomie d’une plateforme sur pilotis

Vue 3d

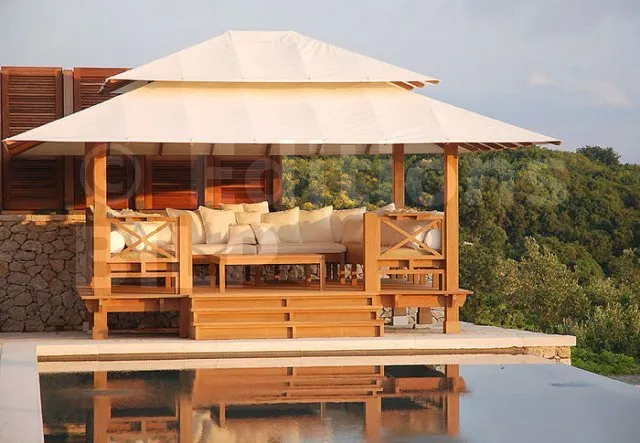

Exemple de plateforme sur pilotis

Cette plateforme carrée est supportée par 4 pilotis supportant chacun 1/4 de charge pour le seul cas de la plateforme.

Une plateforme sur pilotis pour une gloriette a pour hauteur entre 60 et 100 cm. Le pilotis ne joue pas uniquement le rôle de sur-élévateur mais également de support pour la couverture de l’ouvrage.

Dans ce cas, les poutres porteuses de la plateforme sont directement fixées sur les pilotis par système d’encoche ou boulonnage. Les pilotis eux-mêmes sont fixés sur des plots en béton par des pieds de poteau.
Pour voir l’anatomie et la conception de la plateforme, consulter la rubrique suivante : La plateforme en bois. Les coins de chaque quadrilatère sont soutenus par un pilotis.
Pour la conception des plots béton : consulter cet article. Il reste ensuite à dimensionner les pilotis.

Calcul de la section du pilotis

Cet outil vous permet de vérifier la section d’un pilotis. "Vérifier" signifie que vous indiquez une section de pilotis et l’outil de calcul vous indique si ces caractéristiques peuvent répondre aux conditions d’utilisation mentionnées. Si le taux de travail est supérieur à 100 %, la section indiquée n’est pas suffisante. Il faut donc augmenter la section jusqu’à obtenir un taux de travail inférieur à 100 %.

La charge sur le pilotis :

Pendant la phase de conception de la plateforme :

• déterminer la charge permanente et d’exploitation de la plateforme : vous avez calculé les charges Cp sur chaque poutre porteuse. Et vous les avez reportées sur un schéma. Chaque poutre porteuse repose sur deux pilotis. Il faut donc répartir la charge Cp pour moitié de part et d’autre sur chaque pilotis.
• calculer la charge permanente et d’exploitation de la toiture : la charge permanente récapitule [...]
  ...Il y a une suite !
