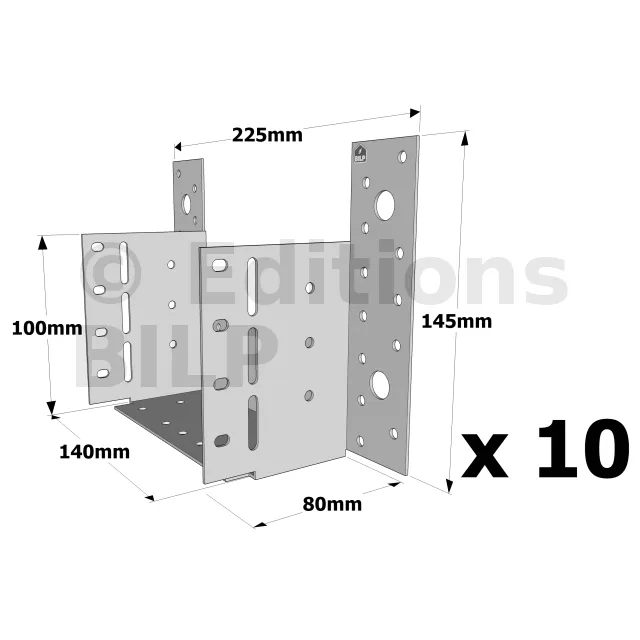

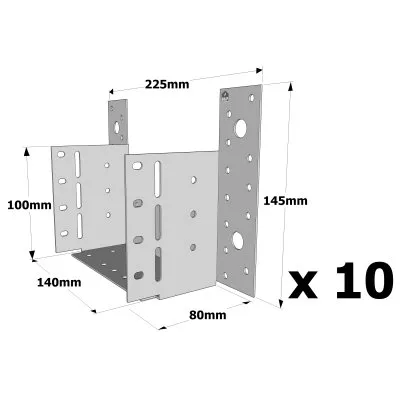

Etrier pour croupe - Réf. ETC434_10
Assemblages de deux éléments : un arêtier double et un empannon OU un arêtier simple et un empannon.
- RéférenceETC434_10
- Epaisseur1.5mm
- Fabricationfrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346,
- MarqueSIMPSON Strong-Tie
- Profondeur (C)80mm
- Profondeur (F)100mm
- Perçages sur porteur Ø5 [mm]24
- Perçages sur porteur Ø13 [mm]4
- Perçages sur portéFlancs : 6Ø5 ; 8Ø5x7.5 - Fond : 10Ø5
- Largeur (D)225mm
- Hauteur (B)145mm
Etrier pour croupe ETC
Les étriers pour croupe sont utilisés dans la fermette de section 38mm. Ils permettent la réalisation d‘une croupe en assemblant les demi-fermes d‘arêtier et d‘empannon. Les modèles différent suivant le type de mise en œuvre.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 à 3 mm selon les modèles.
Avantages
- Utilisable dans de multiples configurations,
- Fixation sur bois ou sur béton...
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé, béton, acier...
- Porté : bois massif...
Domaines d’utilisation
- Fixation de fermettes pour la réalisation de croupes.
Données techniques

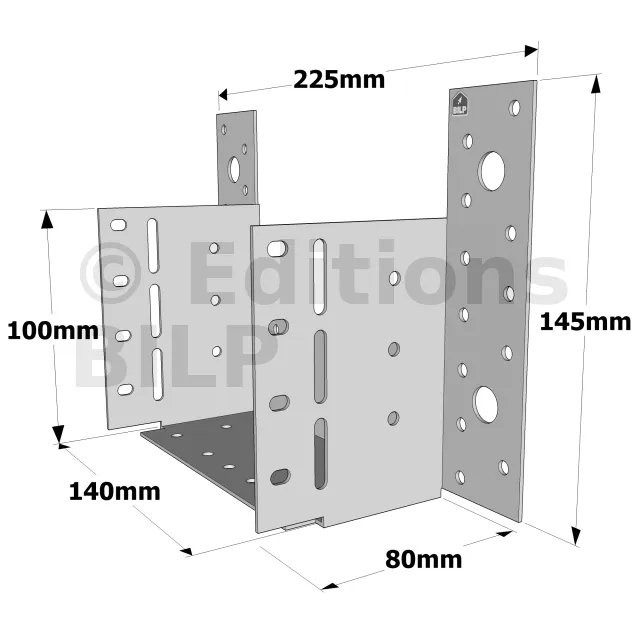

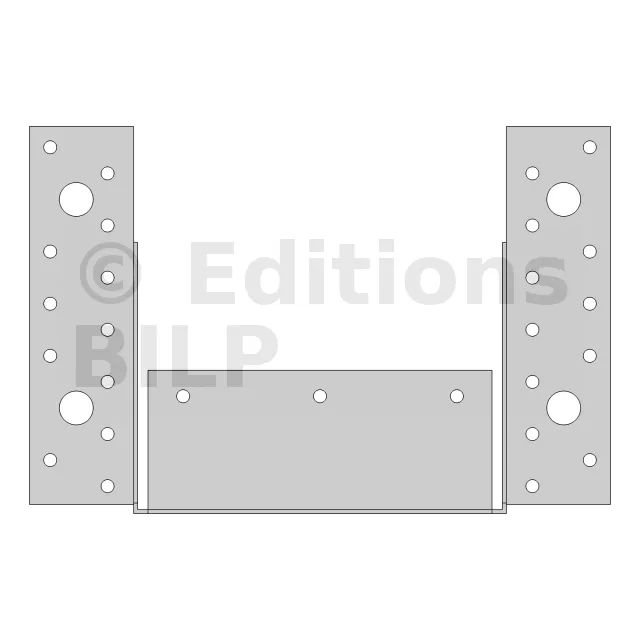

Dimensions
| Références | Dimensions [mm] | Perçages | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Porteur | Porté | ||||
| Ø5 | Ø13 | Flancs | Fond | ||||||||
| Ø5 | Ø5x7.5 | Ø5 | |||||||||
| ETC434 | 140 | 145 | 80 | 225 | 100 | 1.5 | 24 | 4 | 6 | 8 | 10 |
| ETC434D | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC434G | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC485R | 195 | 145 | 110 | 279 | 90 | 2 | 24 | 4 | 12 | - | 31 |
| ETC502 | 206 | 145 | 98 | 290 | 89 | 2 | 2 | 24 | 4 | - | 12 |
| ETC835 | 355 | 240 | 110 | 481 | 143 | 3 | 40 | 4 | 14 | - | 33 |
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 197mm
| Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 197mm - Bois C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC434 | 27 (27) | 1 | 147 | 6 (6) | 1 (2) | 147 | 6 (7) | 3 (4.2) | 9 (12.6) | 12 (16.8) | 5.3 (5.3) | 4.7 (5.7) | 3.3 (3.3) |
| ETC485R | 24 | 1 | 97 | 11 | 2 | 97 | 10 | 5.6 | 16.8 | 22.4 | 5.9 | 5.7 | 3.8 |
| ETC502 | 27 | 1 | 97 | 4 | 1 | 97 | 6 | 4.6 | 9.3 | 23.2 | 1.2 | 5.6 | 4.4 |
| ETC835 | 44 | 1 | 147 | 5 | 2 | 147 | 28 | 5.8 | 11.7 | 29.2 | 1.8 | 5.8 | 7.7 |
Les valeurs au soulèvement sont calculés tel que : R2,k=min(Empannon + 2*Arêtier ; Max)
Les valeurs entre parenthèse () sont les valeurs à utiliser si l’arêtier est doublé.
La répartition des charges est la suivante :
25 % sur l’empannon, 75 % sur l’arêtier pour les ETC434 et ETC485R.
20 % sur l’empannon, 40% sur chaque arêtier pour les ETC502 and ETC835.
Valeurs caractéristiques - Bois sur Bois - Porteur ≥ 197mm
| Références | Sections de bois et fixations | Valeurs caractéristiques - Porteur ≥ 197mm - Bois C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Empannon | Arêtier | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC502 | 25 | 1 | 97 | 4 | 1 | 97 | 6 | 6.6 | 4.9 | 16.4 | 1.2 | 5.6 | 4.4 |
Les valeurs au soulèvement sont calculées telles que : R2,k=min(Empannon + 2*Arêtier ; Max)
La répartition de charge est la suivante :
40 % sur l’empannon et 30% sur chaque arêtier pour l’ETC502.
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥147mm
| Références | Sections de bois et fixations | Valeurs caractéristiques - Porteur ≥ 147mm - Bois C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Empannon | Arêtier | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC502 | 23 | 1 | 97 | 4 | 1 | 97 | 6 | 5.8 | 4.3 | 14.4 | 1.2 | 5.6 | 3.3 |
Les valeurs au soulèvement sont calculées telles que : R2,k=min(Empannon + 2*Arêtier ; Max)
La répartition de charge est la suivante :
40 % sur l’empannon et 30% sur chaque arêtier pour l’ETC502.
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 97mm
| Références | Sections de bois et fixations | Valeurs caractéristiques - Porteur ≥ 97mm - Bois C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Empannon | Arêtier | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC434 | 19 | 1 | 147 | 6 | 1 (2) | 147 | 6 (7) | 5.3 | 4,7 (5,7) | 5.5 | 5.3 | 4,7 (5,7) | 3.3 |
| ETC485R | 20 | 1 | 97 | 11 | 2 | 97 | 10 | - | - | - | 5.9 | 5.7 | 3.8 |
| ETC502 | 15 | 1 | 97 | 4 | 1 | 97 | 6 | 4.5 | 3.4 | 11.4 | 1.2 | 5.6 | 3.3 |
| ETC835 | 26 | 1 | 147 | 5 | 2 | 147 | 28 | - | - | - | 1.8 | 5.8 | 7.7 |
Les valeurs descendantes sont calculées comme : R1,k = min (Empannon + 2*Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (Empannon + 2*Arêtier ; Max)
Les valeurs entre parenthèse () sont les valeurs à utiliser si l’arêtier est doublé.
La répartition de charge est la suivante en charge descendante :
- ETC434 : 25% sur l’empannon et 75% sur l’arêtier
- ETC502 : 40% sur l’empannon et 30% sur chaque arêtier
Valeurs Caractéristiques - Bois sur Bois - 1 modèle gauche + 1 modèle droit
| Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 197mm - Bois C24 [kN] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Empannon | Arêtier | R1.k | |||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | |
| ETC434D | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
| ETC434G | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |

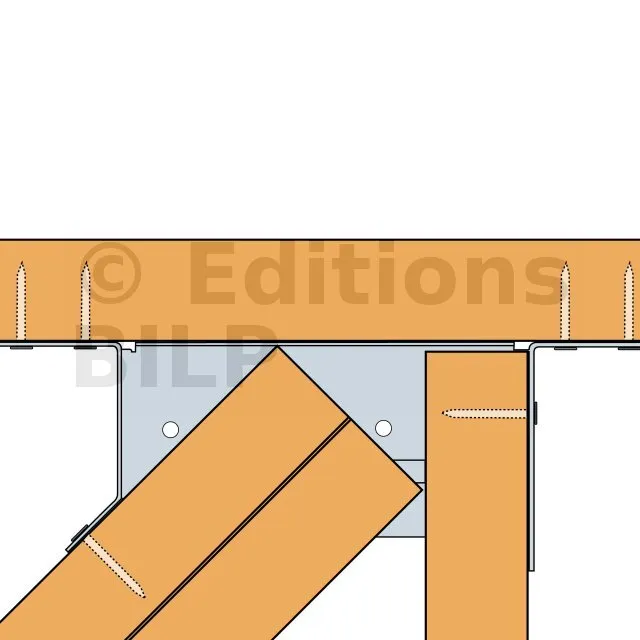

Dans ce cas, l’installation est faite avec 1 ETC434G à gauche de l’empannon central et 1 ETC434D à droite de l’empannon central.
Valeurs Caractéristiques - Bois sur Bois avec vis SSH - Porteur ≥ 147mm
| Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 147 mmBois C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 147 mm Bois C24 [kN] | |||||||||||
| Porteur | Empannon | Arêtier | R1,k | R2,k | |||||||||
| SSH12,0x60 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC434 | 4 | 1 | 97 | 5 | 1 | 97 | 5 | 2.5 | 7.6 | 10.2 | 1.2 | 3.5 | 4.6 |
| ETC502 | 6 | 1 | 97 | 4 | 1 | 97 | 12 | 3 | 6.1 | 15.1 | 1.3 | 2.5 | 6.3 |
La répartition des charges est la suivante :

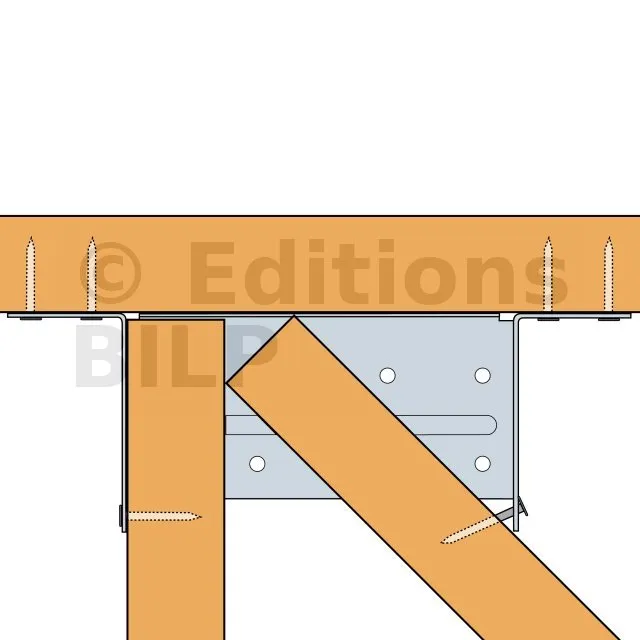

- Etrier ETC434 - Configuration "1 arêtier simple + 1 empannon" : 25% sur l’empannon et 75% sur l’arêtier.
- Etrier ETC502 - Configuration "2 arêtiers simples + 1 empannon" : 20% sur l’empannon et 40% sur chaque arêtier
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations sur porté
- Pointes annelées CNA Ø4,0 x 35 mm.
Fixations sur porteur
bois :
- Pointes annelées CNA Ø4,0 x 35mm.
- Vis SSH12,0x60.
Acier :
- Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Béton :
- Cheville mécanique : WA M12-104/5,
- Ancrage chimique : LMAS M12-150 avec résine AT-HP.
Installation
Utiliser toutes les fixations spécifiées pour une mise en œuvre donnée. Les éléments réalisés avec 2 plis doivent être assemblés entre eux afin qu‘ils agissent comme un seul et même élément (voir Eurocode 5).
