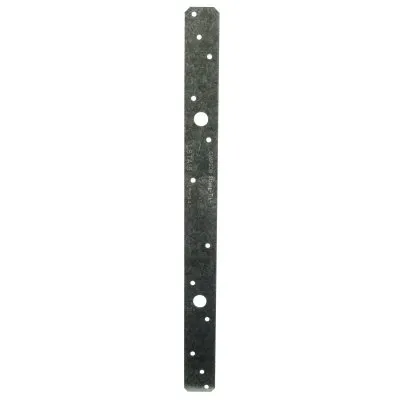

Feuillards prédécoupés - Réf. LSTA15_50

bientôt DISPO

Expédition estimée dans 8 jours.

1€⁹¹

HT / feuillard
soit 95.33€ pour 50 feuillards

(114.40 € TTC)

Longueur (LTSA) :
- 381mm
Conditionnement :
- 50 pièces
Autres choix

Référence
LSTA15_50
Fabrication
Française
Matériau
Acier galvanisé G90 SS Grade 33 suivant ASTM A-653.
Marque
SIMPSON Strong-Tie
Epaisseur
1mm
Largeur
32mm
Trous de perçage
12 Ø 4.1 - 2 Ø 12
Code EAN
044315667107

Feuillards prédécoupés

Le feuillard prédécoupé LSTA permet, entre autre de reprendre les efforts à la traction dans le cas par exemple de poutres utilisées en chevron contre panne faitière.

Caractéristiques :

Déclarations de performance :FR-DoP-h10/0001

Matière :

Acier galvanisé G90 SS Grade 33 suivant ASTM A-653,
Épaisseur : 1 mm.

Avantages :

Coupé à longueur.

Applications

Support :

Porteur : bois
Porté : bois massif, lamellé-collé, bois composites, poutres en I.

Domaines d’utilisation :

Liaisons sablières/chevrons...

Données techniques

Dimensions

Références	Dimensions [mm]			Perçages
	Larg.	Long.	Ep.
LSTA15	32	381	1.0	12 Ø 4,1 - 2 Ø12
LSTA18	32	457	1.0	14 Ø 4,1 - 2 Ø12
LSTA21	32	533	1.0	16 Ø 4,1 - 2 Ø12
LSTA24	32	610	1.0	18 Ø 4,1 - 2 Ø12

Performances du produit

Références	Valeurs Caractéristiques - Bois C24 [kN]
	R1,k*
	Maximum toléré	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
LSTA15	5,1 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
LSTA18	5,1 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
LSTA24	5,1 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n

R1,k est calculée à partir des capacités des pointes, et ne doit pas excéder la valeur maximale.
n = nombre effectif de pointes sur une ligne suivant l’Eurocode 5 8.3.1.1 (8)

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Catalogue feuillards prédécoupés

Fixations

Pointes annelées CNA Ø4.0, boulons,
Pointes torsadées N3.75x30.

Installation
1. Pointer le feuillard sur le 1er élément bois.
2. Tendre le feuillard sur le 2nd élément.
3. Pointer le feuillard sur le 2nd élément.
