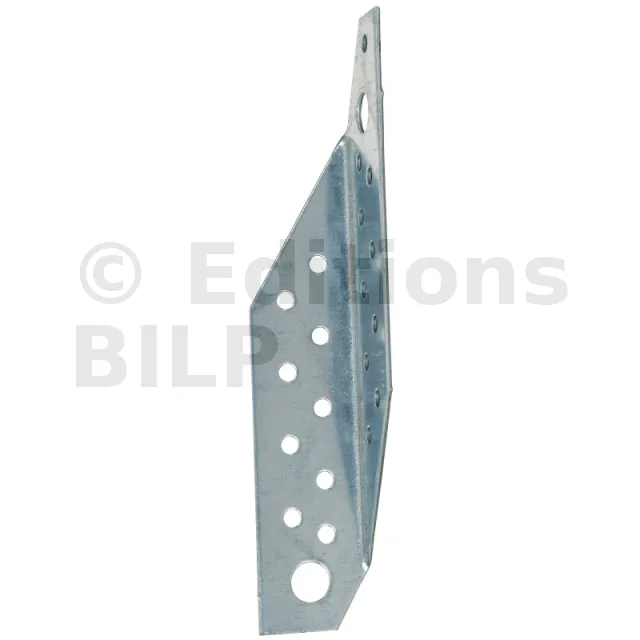

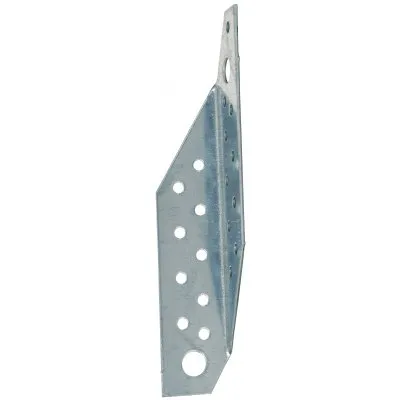

Patte de solivage trapézoïdale droite - Réf. PSTD180/30/1.5_10

Name: Patte de solivage trapézoïdale droite
Brand: SIMPSON Strong-Tie
SKU: REF-PSTD180/30/1.5_10
Price: 20.6 EUR
Availability: InStock

Patte de solivage trapézoïdale droite - Réf. PSTD180/30/1.5_10

EN STOCK

Expédition immédiate disponible pour 9 unité(s).

2€⁰⁶

HT / pattes de
soit 20.60€ pour 10 pattes de solivage

(24.72 € TTC)

Patte de solivage :
- Droite
Conditionnement :
- 10 pièces
Autres choix

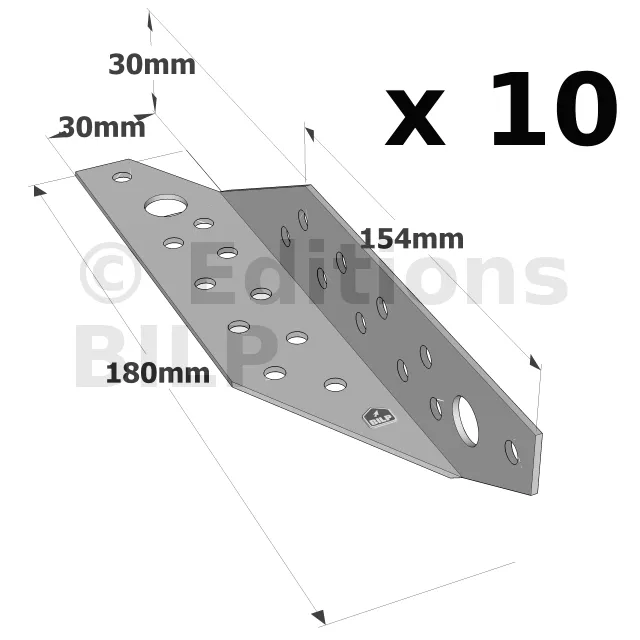

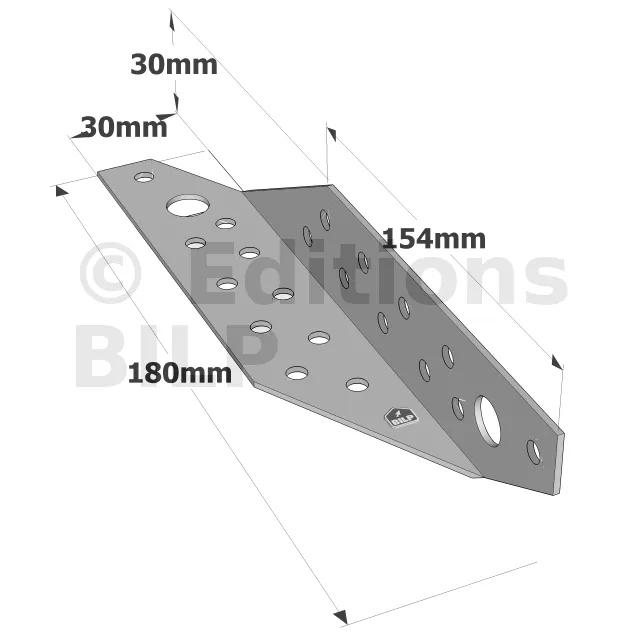

Référence
PSTD180/30/1.5_10
Largeur (C)
30mm
Largeur (A)
30mm
Hauteur (E)
154mm
Hauteur (B)
180mm
Marque
SIMPSON Strong-Tie
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Epaisseur
1.5mm
Fabrication
française
Nombre de pointes par pattes de solivage
10

Patte de solivage trapézoïdale

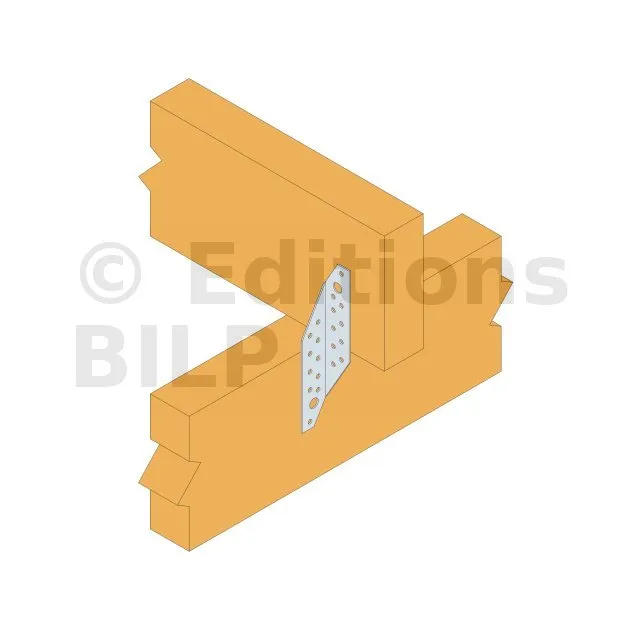

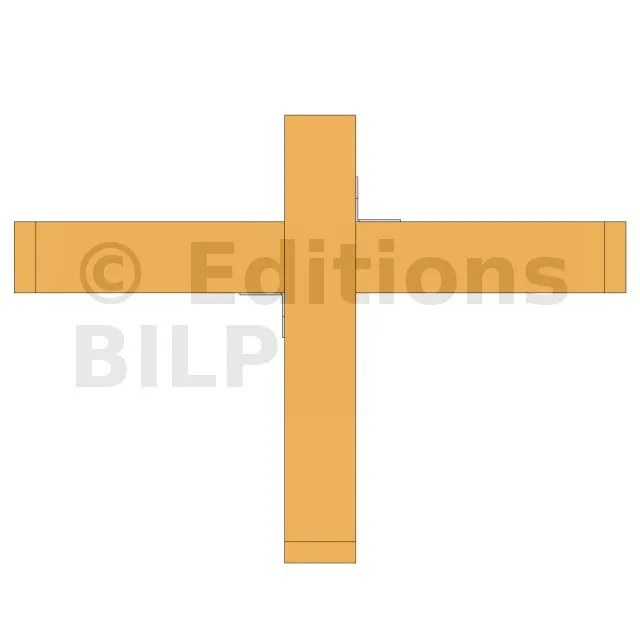

Les pattes de solivage droite ou gauche PSTD/G permettent d’assembler deux pièces de bois se chevauchant à 90°.

Caractéristiques :

Matière :

Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
Épaisseur : 1,5 à 2 mm selon les modèles.

Avantages :

Polyvalence d’utilisation pour la fixation d’éléments bois se croisant à 90°.

Applications

Support :

Porteur : assemblage pour fermettes entre 2 éléments perpendiculaires,
Porté : bois massif, bois lamellé-collé, bois et profilés composites.

Domaines d’utilisation :

Fixation d’éléments bois se croisant à 90°.

Données techniques

Dimensions et valeurs caractéristiques

Références	Dimensions [mm]					Perçages				Nb. pointes par connecteur	Résistances caractéristiques [kN]
	A	B	C	E	Ep.	Pointes		Boulons			CNA4.0x35		CNA4.0x50
						Nb.	Diamètre	Nb.	Diamètre		R1,k	R2,k	R1,k	R2,k
PSTD180/30/1.5	30	180	30	154	1.5	22	Ø5	2	Ø11	10	8.7	3.8	8.7	4.8
PSTG180/30/1.5	30	180	30	154	1.5	22	Ø5	2	Ø11	10	8.7	3.8	8.7	4.8

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Catalogue patte de solivage

Fixations

Sur Bois :

Pointes annelées CNA Ø 4.0.
Vis autoforeuses.

Sur béton :

Chevilles Ø 10 mm.
