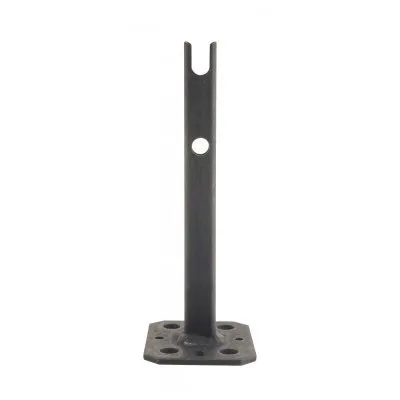

Pied de poteau tubulaire

Le TPB195 est un pied de poteau structurel destiné aux petites structures. Il peut être sollicité exclusivement verticalement, dans les directions descendante et ascendante.

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Sherardisation (Classe C30) suivant NF EN 13811,
  • Epaisseur : 4 mm.

Avantages

  • Le TPB195 est un pied de poteau structurel, il est capable de reprendre des charges verticales, descendantes et ascendantes,
  • Il s’insère dans le poteau bois, pour un résultat discret,
  • La hauteur du poteau par rapport au sol peut être ajustée lors de l’installation, en fonction de la profondeur de l’entaille dans le poteau bois,
  • Protège le poteau bois de l’humidité en le surélevant du sol.

Applications

Domaines d’utilisation

  • Poteaux de auvent,
  • Pergola,
  • Balustrades...

Support

  • Porteur : béton
  • Porté : bois massif, bois composite...

Données techniques

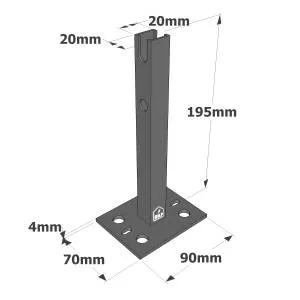

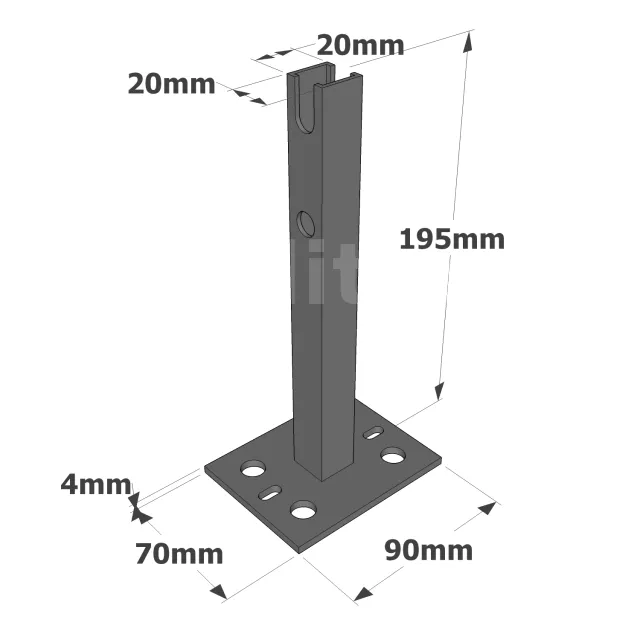

Dimensions


Dimensions [mm]Perçages platinePerçages tube
Références A B C D Ep. Ø12 [mm] Ø11 [mm]
TPB195 70 90 195 20 4 4 2

Charges descendantes


FixationsValeurs Caractéristiques R1,k [kN]
Sur le poteau Sur le béton Largeur poteau [mm]
Références Nb Type Nb Type 60 70 80 90 100 120 140
TPB195 2 Ø10 2 Ø10 15.5 16 16.9 18.2 19.6 23 26

Charges ascendantes


FixationsValeurs Caractéristiques R2,k [kN]
Sur le poteau Sur le béton Largeur poteau [mm]
Références Nb Type Nb Type 60 70 80 90 100 120 140
TPB195 2 Ø10 2 Ø10 7.8 8 8.5 9.1 9.8 10.4 10.4
