Équerres de fixation avec renfort
-
Référence
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B4Ø5 ; 1Ø8.5x30
-
Perçages Aile A4Ø5 ; 1Ø6.5x30
-
Code EAN3523140201405
-
Largeur30mm
-
Epaisseur2mm
Équerre de fixation avec renfort
L’équerre de fixation EFIXR est destinée à tous les assemblages d‘agencement et de pose de menuiseries intérieures et extérieures. Le raidisseur de l‘EFIXR augmente la rigidité en particulier pour les grands modèles.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 à 3 mm selon les modèles.
Avantages
- Trous oblongs facilitant l’ajustement des assemblages,
- Gamme large pour une variété d’utilisations,
- Utilisable sur bois et sur béton.
Applications
Support
- Porteur : bois, béton, métal, PVC.
- Porté : bois, béton, métal, PVC.
Domaines d’utilisation
- Huisseries.
- Meubles, consoles,
- Petites ossatures,
- Encadrements de portes et fenêtres...
Dimensions et perçages

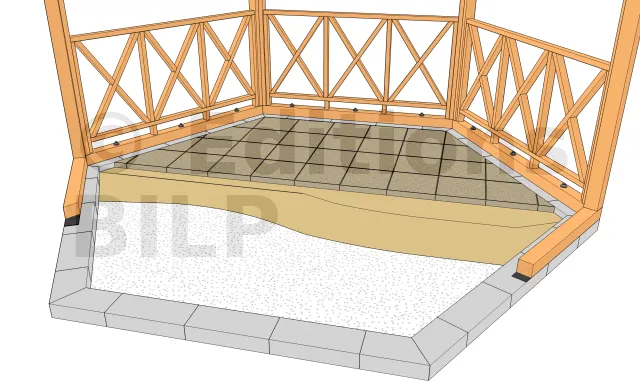

- 1 : Lisse basse ;
- 2 : Rupture de capillarité ;
- 3 : Sol support ;
- 4 : Couche de sable ;
- 5 : Dalle démontable ;
- 6 : Parpaing ;
- 7 : Poteau ;
- 8 : Rambarde ;
- 9 : Fixation de la lisse basse à la fondation
texte=1|points=123,676,165,676,302,867
texte=2|points=111,510,153,510,267,687
texte=3|points=822,974,864,974,907,1080
texte=4|points=1220,995,1270,995,1341,794
texte=5|points=1561,1033,1505,1033,1465,692
texte=6|points=1417,1152,1460,1152,1505,1292
texte=7|points=118,209,156,209,237,361
texte=8|points=2231,76,2195,76,2152,182
texte=9|points=608,868,527,868,449,554
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø6.5x30 | Ø6.5x45 | Ø6.5x50 | Ø6.5x55 | Ø6.5x65 | Ø5 | Ø8,5x30 | |
| EFIXR553 | 50 | 54 | 30 | 2 | 4 | 1 | - | - | - | - | 4 | 1 |
| EFIXR753 | 70 | 54 | 30 | 2 | 5 | - | - | 1 | - | - | 4 | 1 |
| EFIXR853A | 80 | 55 | 30 | 2.5 | 6 | - | - | - | 1 | - | 4 | 1 |
| EFIXR1053 | 100 | 55 | 30 | 2.5 | 6 | - | - | - | - | 1 | 4 | 1 |
| EFIXR1253 | 120 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
| EFIXR1453 | 140 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
| EFIXR1653 | 160 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
