Pieds de poteau pergola - Réf. PBP60/50

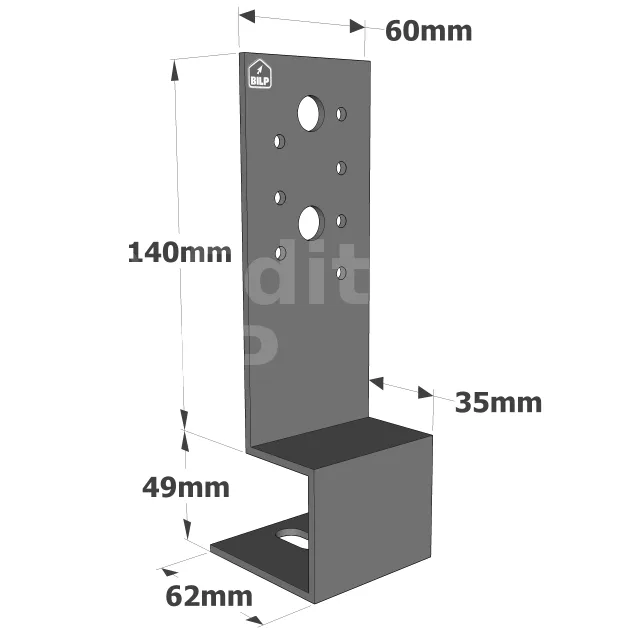

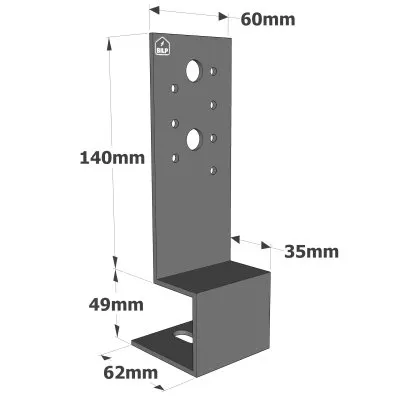

Pied de poteau pergola

Caractéristiques :

Déclarations de performance :FR-DoP-e07/0285
Agréments techniques : ETA-07/0285

Matière :

• Acier S235JR suivant NF EN 10025,
• Sherardisation Classe C30 suivant EN ISO 17668,
• Épaisseur : 3 mm.

Avantages :

• Utilisable en extérieur (classe de service 3),
• S‘adapte sur des poteaux de différentes sections,
• Offre une distance réduite entre le support béton et le poteau bois (50 mm),
• Présente une esthétique agréable.

Applications

Support :

• Porteur : béton
• Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation :

• Poteau d‘auvent.
• Poteau de pergola ...

Données techniques

Dimensions

couverture

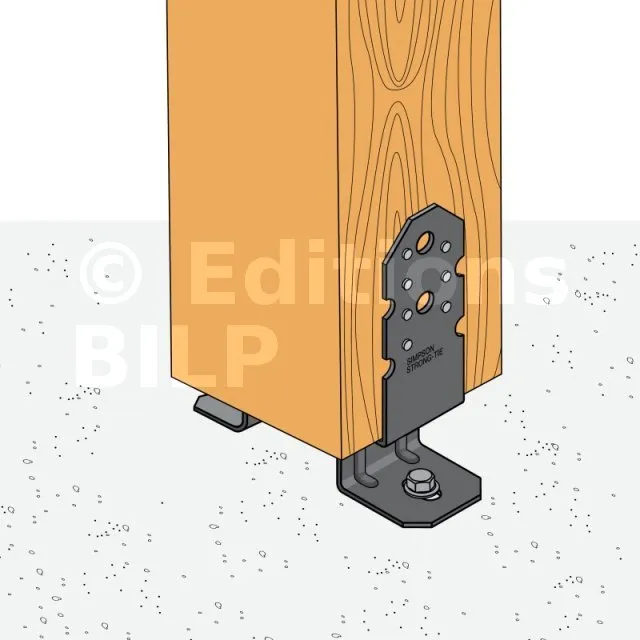

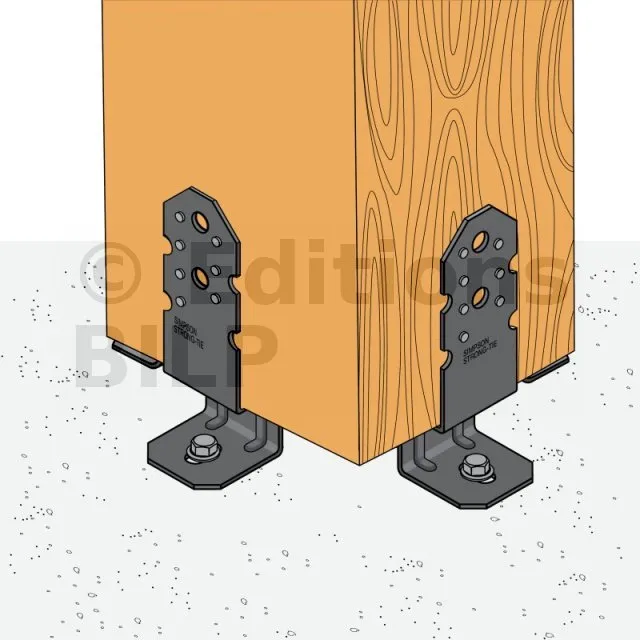

Valeurs caractéristiques - 2 pieds de poteaux

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques - 4 pieds de poteaux

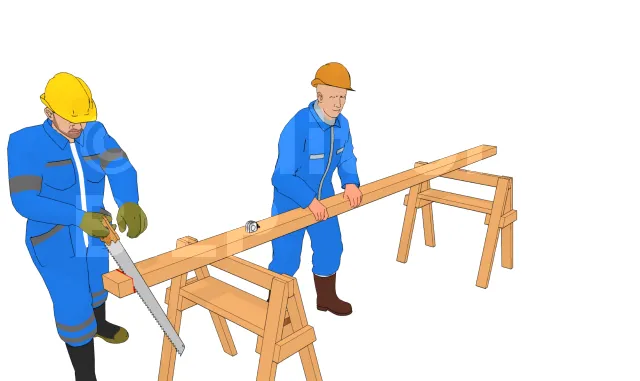

Découpage de la traverse à sa longueur

• L : longueur de la traverse

A partir du côté équerré précédent, prendre la longueur de la traverse, équerrer et découper.

texte=
|points=1258,1472,529,1089|type_legende=trait
texte=
|points=2449,643,1925,569|type_legende=trait
texte=L|points=1218,1446,2412,642|type_legende=double_fleche_texte_coupe

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - 2 pieds de poteaux

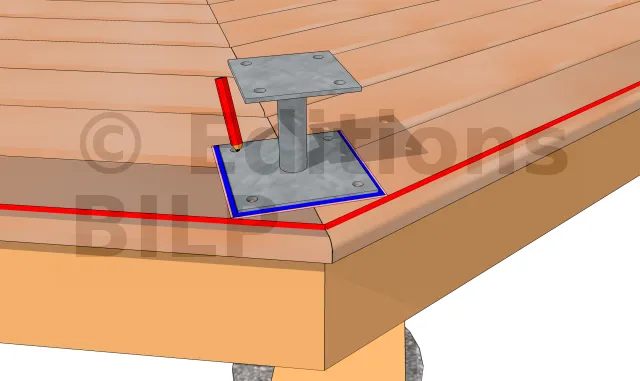

Repérer la position du pied de poteau sur le platelage

• 1 : Différence de largeur (ligne en bleu)

Simuler la position du pied de poteau en vous aidant de cette surface de base du poteau. Repérer les points de fixation du pied de poteau sur le platelage.
Il est important de comprendre que si la surface de base de ce pied de poteau est inférieure à la surface de base du poteau, il faut prendre en compte la différence de largeur.

texte=1|points=445,366,547,366,878,683|taille=50

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - 4 pieds de poteaux

Découpage de la traverse à sa longueur

• L : longueur de la traverse

A partir du côté équerré précédent, prendre la longueur de la traverse, équerrer et découper.

texte=
|points=1258,1472,529,1089|type_legende=trait
texte=
|points=2449,643,1925,569|type_legende=trait
texte=L|points=1218,1446,2412,642|type_legende=double_fleche_texte_coupe

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
