Étriers à pente et orientation réglables - Réf. LSSU216/60
- RéférenceLSSU216/60
- Epaisseur1.2mm
- Conditionnement1 pièce
- Fabricationfrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346 ou G90 suivant ASTM A653
- MarqueSIMPSON Strong-Tie
- Hauteur minimale du bois porté220mm
- Hauteur maximale du bois porté360mm
- Largeur bois portés58mm
- Perçages sur porteur Ø4x610
- Perçages sur porté Ø4x67
- Profondeur90mm

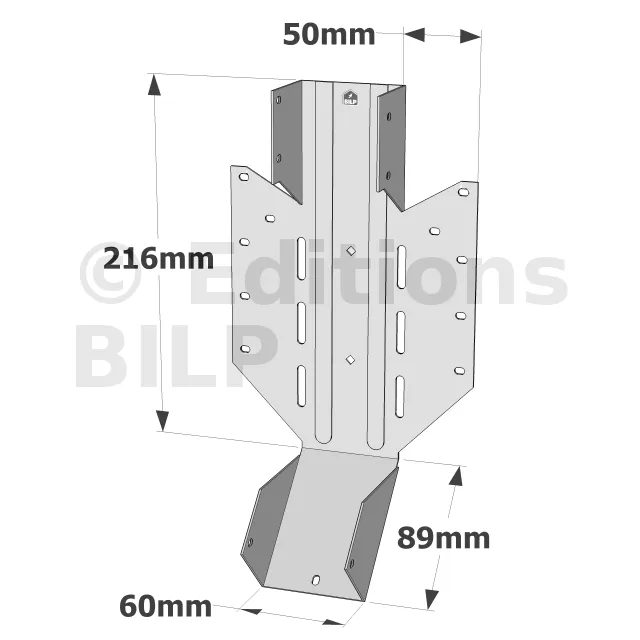

- Largeur (D)50mm
Étriers à pente et orientation réglables

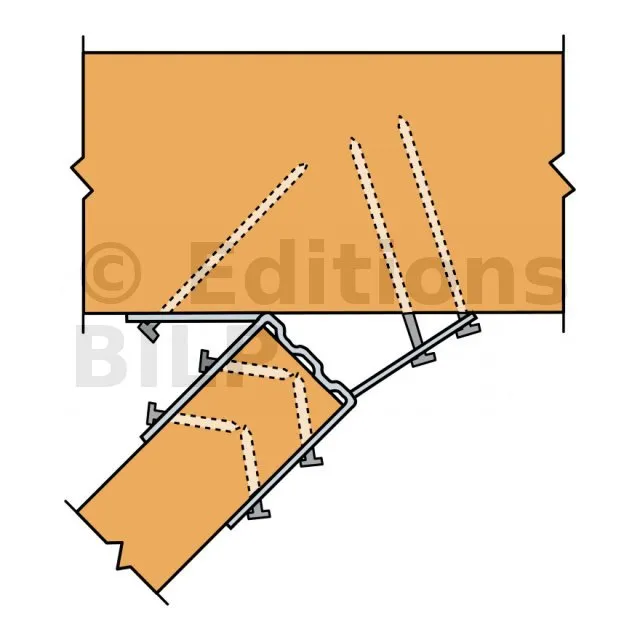

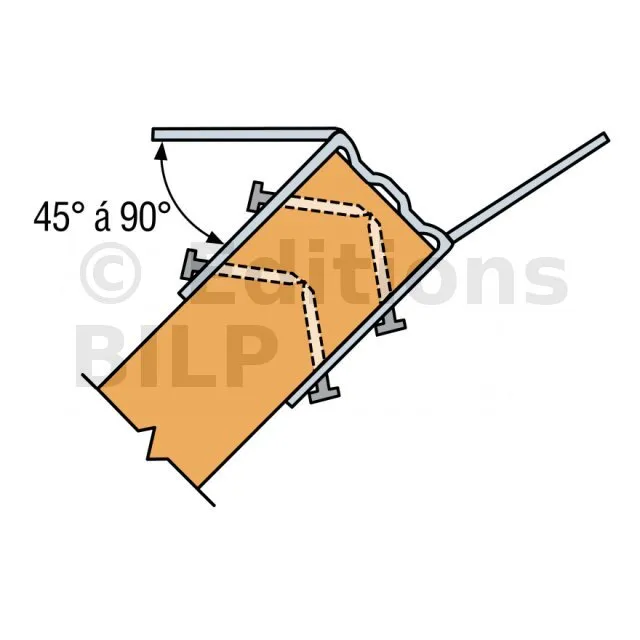

L’étrier à pente et orientation réglable LSSU est un étrier innovant qui permet de régler sur chantier l‘angle et la pente nécessaires pour sa Mise en œuvre jusqu‘à 45° dans les 4 directions.
Caractéristiques :
Déclarations de performance :FR-DoP-e08/0053
Agréments techniques : ETA-08/0053
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Epaisseur : de 1,2 mm à 2 mm selon les modèles.
Données techniques
Dimensions
Dimensions JESSICA_A
| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø4x6 | Ø4x6 | |
| LSSU181/38 | 38 | 181 | 89 | 44 | 1.2 | 10 | 5 |
| LSSU216/38 | 38 | 216 | 89 | 44 | 1.2 | 10 | 7 |
| LSSU216/45 | 45 | 216 | 89 | 44 | 1.2 | 10 | 7 |
| LSSU216/60 | 60 | 216 | 89 | 50 | 1.2 | 10 | 7 |
| LSSU275/66 | 66 | 275 | 90 | 58 | 1.5 | 18 | 11 |
| LSSU275/71 | 71 | 275 | 90 | 65 | 1.5 | 18 | 11 |
| LSSU216/78 | 78 | 216 | 89 | 75 | 1.6 | 18 | 12 |
| LSSU216/90 | 90 | 216 | 89 | 69 | 1.6 | 18 | 12 |
Valeurs caractéristiques - Bois sur Bois - Pente uniquement
| Références | Dimensions poutre [mm] | Fixations | Valeurs Caractéristiques [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | Porteur | Porté | R1.k | R2.k | |||||||
| Min. | Max. | Min. | Max. | Quantité | Type | Quantité | Type | Poutre I à membrures LVL | Bois porté C24 | Poutre I à membrures LVL | Bois porté C24 | |
| LSSU181/38 | 36 | 38 | 241 | 241 | 10 | 3.75 x 75 | 5 | 3.75 x 30 | 5.1 | 7.3 | 2.4 | 2.4 |
| LSSU216/38 | 36 | 38 | 302 | 302 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 5.1 | 7.3 | 2.4 | 2.4 |
| LSSU216/45 | 43 | 45 | 241 | 356 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 5.1 | 9.9 | 2.4 | 4 |
| LSSU216/60 | 56 | 58 | 241 | 356 | 10 | 3.75 x 75 | 7 | 3.75 x 30 | 9.1 | 9.9 | 2.4 | 4 |
| LSSU275/66 | 61 | 63 | 300 | 450 | 18 | 3.75 x 75 | 11 | 3.75 x 30 | - | 10.6 | - | 5.7 |
| LSSU275/71 | 68 | 70 | 300 | 450 | 18 | 3.75 x 75 | 11 | 3.75 x 30 | 9.1 | 10.6 | 2.4 | 5.7 |
| LSSU216/78 | - | 2x38 | 241 | - | 18 | 4.0 x 100 | 12 | 3.75 x 30 | 9.1 | - | 2.4 | - |
| LSSU216/90 | 87 | 89 | 241 | 356 | 18 | 4.0 x 100 | 12 | 3.75 x 30 | 11.2 | 12.4 | 3 | 2.3 |
Valeurs caractéristiques - Bois sur Bois - Angle ou Angle et pente
| Références | Dimensions poutre [mm] | Fixations | Valeurs Caractéristiques [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | Porteur | Porté | R1.k | R2.k | |||||||
| Min. | Max. | Min. | Max. | Quantité | Type | Quantité | Type | Poutre I à membrures LVL | Bois porté C24 | Poutre I à membrures LVL | Bois porté C24 | |
| LSSU181/38 | 36 | 38 | 241 | 241 | 9 | 3.75 x 75 | 5 | 3.75 x 30 | 3.4 | 3.2 | 1.5 | 1.5 |
| LSSU216/38 | 36 | 38 | 302 | 302 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 3.4 | 3.2 | 1.5 | 1.5 |
| LSSU216/45 | 43 | 45 | 241 | 356 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 3.4 | 8.1 | 1.5 | 4 |
| LSSU216/60 | 56 | 58 | 241 | 356 | 9 | 3.75 x 75 | 7 | 3.75 x 30 | 6.8 | 8.1 | 6.6 | 4 |
| LSSU275/66 | 61 | 63 | 300 | 450 | 15 | 3.75 x 75 | 11 | 3.75 x 30 | - | 10.8 | - | 5.7 |
| LSSU275/71 | 68 | 70 | 300 | 450 | 15 | 3.75 x 75 | 11 | 3.75 x 30 | 6.8 | 10.8 | 2.4 | 5.7 |
| LSSU216/78 | - | 2x38 | 241 | - | 14 | 4.0 x 100 | 12 | 3.75 x 30 | 6.8 | - | 2.4 | - |
| LSSU216/90 | 87 | 89 | 241 | 356 | 14 | 4.0 x 100 | 12 | 3.75 x 30 | 7.2 | 7.1 | 3 | 2.3 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
- Les trous oblongs permettent le clouage en biais si nécessaire.
- Le blocage du pied est impératif lorsqu‘il y a une configuration en pente (arbalétrier).
Vue AURELIA_B
Dimensions AURELIA_B
L’angle et la pente de cet étrier peuvent être réglés sur le chantier. Ce produits bénéficie du marquage CE.
Avantages :
L’étrier à pente et orientation réglable LSSU représente une innovation majeure dans le domaine de la construction, offrant plusieurs avantages clés :
- Pente et angle réglable sur chantier : L’un des principaux atouts de l’étrier LSSU est sa capacité à s’ajuster en pente et en angle directement sur le chantier. Cette flexibilité permet de s’adapter aux conditions spécifiques de chaque projet, assurant une installation précise et efficace.
- Mise en œuvre dans les 4 dimensions : Grâce à sa conception unique, l’étrier LSSU peut être mis en oeuvre dans les quatre dimensions, offrant une adaptabilité sans précédent. Que ce soit pour des ajustements horizontaux, verticaux, ou angulaires, cet étrier garantit une solution sur mesure pour chaque configuration de structure bois.
- Trous oblongs permettant le clouage en biais si nécessaire : Les trous oblongs de l’étrier LSSU permettent un clouage en biais, ajoutant une couche supplémentaire de flexibilité lors de l’installation. Cette caractéristique est particulièrement utile pour les projets nécessitant des fixations robustes sous différents angles.
Applications :
Support :
- Porteur : L’étrier LSSU est compatible avec une variété de matériaux de support, y compris le bois massif, le bois composite et le bois lamellé-collé. Cette compatibilité assure une intégration harmonieuse dans divers types de structures bois.
- Porté :
- Poutres en I (avec renforts d’âme) : L’étrier LSSU supporte efficacement les poutres en I, même lorsqu’elles sont renforcées, garantissant une stabilité accrue.
- Poutres massives et bois composites : Il offre également un soutien fiable pour les poutres massives et les bois composites, répondant aux exigences des projets modernes de construction en bois.
Domaines d’utilisation :

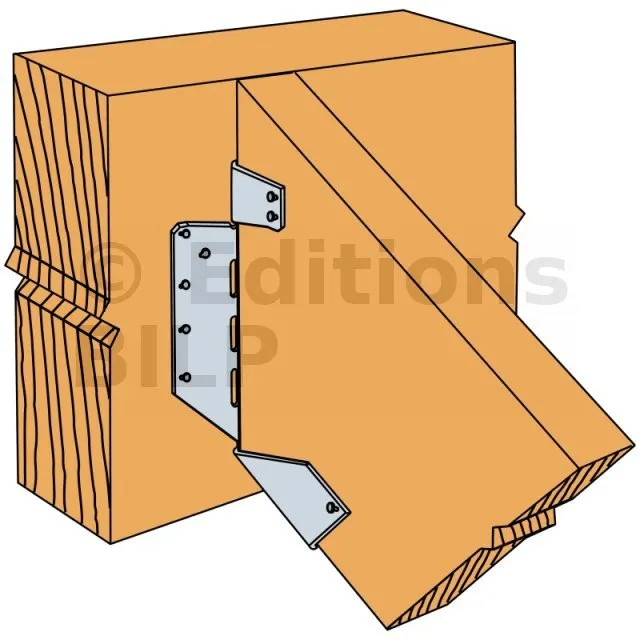

- Fixation de chevrons : Assurant une stabilité et une robustesse optimales, l’étrier LSSU est idéal pour la fixation de chevrons dans les structures bois.
- Arbalétriers : Utilisé pour les arbalétriers, il offre une solution fiable pour soutenir les toitures et les structures de grande envergure.
- Chevêtres : Sa capacité d’adaptation permet une installation facile et sécurisée des chevêtres, assurant la solidité des ouvertures dans les charpentes.
