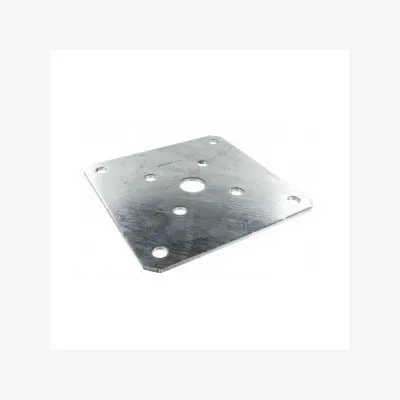

Platine optionnelle pour pied de poteau - Réf. PLPP180
Compatible avec PPA, APB100/150, PPRC. Celle-ci est préconisée lorsque le poteau bois est de section supérieure à 180 x 180 mm et jusqu’à des poteaux de 250 x 250 mm.
-
RéférencePLPP180
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461.
-
FabricationFrançaise
-
Largeur (A)180mm
-
Largeur (B)180mm
-
Epaisseur4mm
-
Perçage sur la platine8Ø12 - 1Ø25,5
-
Contenu4 X WA M10-78/5 - 4 X capuchons noirs Ø10 - 4 X SSH10,0x60

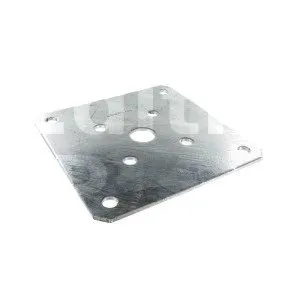

Platine optionnelle pour pied de poteau
La platine PLPP180 est une platine optionnelle, compatible avec nos pieds de poteaux. Celle-ci est préconisée lorsque le poteau bois est de section supérieure à 180 x 180 mm et jusqu’à des poteaux de 250 x 250 mm.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461,
- Épaisseur : 4 mm.
Avantages :
- Permet d’augmenter l’assise des pieds de poteau pour poteau large.
- Permet de conserver les performances des pieds de poteaux, même dans le cas de poteaux de fortes sections.
Applications
Support :
- Porteur : béton
- Porté : bois massif, lamellé-collé, bois composite.
Domaines d’utilisation :
- Préconisé pour des sections de poteaux de 200 x 200 mm minimum.
- Compatible avec les pieds de poteaux suivants : PPA100, PPA150, APB100/150 et PPRC
Dimensions
| Références | Dimensions [mm] | Perçages [mm] | |||
|---|---|---|---|---|---|
| A | B | t | Ø12 | Ø25,5 | |
| PLPP180 | 180 | 180 | 4 | 8 | 1 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Installation
1. Monter la platine sur le poteau à l’aide de 4 tirefonds LAG Ø10x80 dans les perçages extérieurs.
2. Fixer le pied de poteau au poteau à l’aide de 4 tirefonds LAG Ø10x80, en passant à travers la platine précédemment fixée.
Dans quelles parties de la gloriette peut-on faire appel à des vis ?
La construction d’une gloriette en bois de façon simple, rapide et rigide doit faire appel à l’utilisation de vis. En effet, ce type de fixation est facile à mettre en œuvre et assure une solidité bien plus pérenne que lorsqu’on utilise des clous.
Les vis sont conseillées pour l’assemblage des pièces volumineuses, les pièces charnières ainsi que tout assemblage dont les contraintes sont importantes.
Par exemple pour la plateforme, les assemblages des poutres porteuses, des solives, et éléments porteurs sont effectués avec des vis. Ensuite pour l’ossature de la gloriette, les poteaux ou les panneaux, car ils supporteront des charges lourdes. En effet, le filetage permet à la vis de s’accrocher dans les fibres du bois, ce qui lui donne cette capacité exceptionnelle. Pour la toiture, les pannes et chevrons ainsi que d’éventuelles lattes et contre-lattes nécessiteront aussi un assemblage solide. Les éléments tels la rambarde, le platelage et les éléments décorateurs supporteront des charges et des déformations plus grandes avec des vis.
D’autres informations plus complètes sont disponibles dans cet article.
