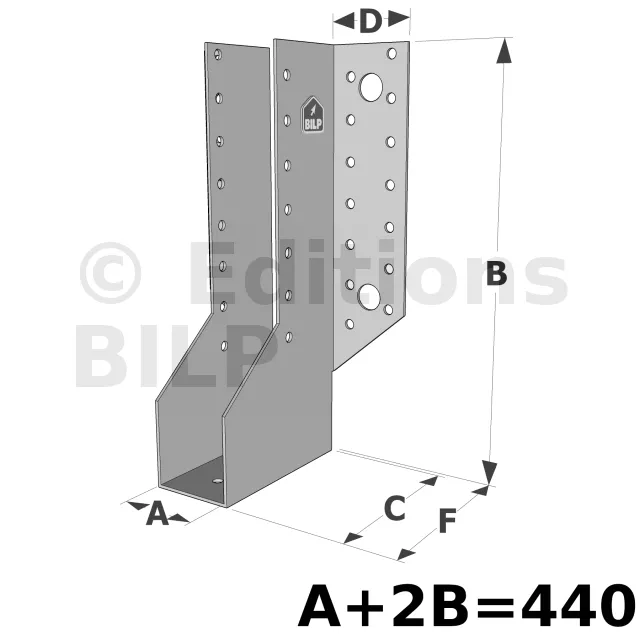

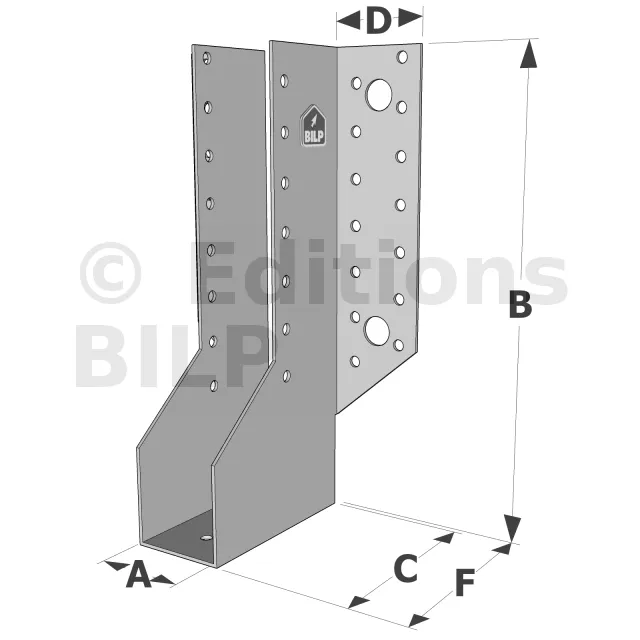

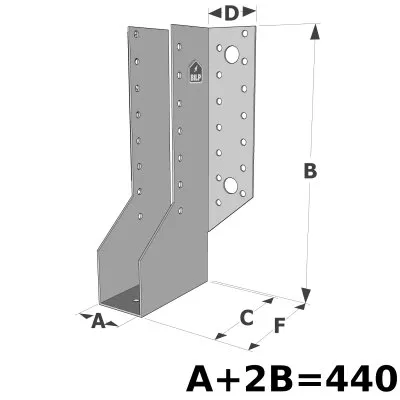

Sabot à ailes extérieures - Inox A4 - Réf. SAEX440/1.5X
Fixations
ATTENTION : L’utilisation de fixations inox est obligatoire avec les sabots inox. L’utilisation de matériaux différents entraîne une corrosion prématurée de l’inox.
Pour garantir ses charges, nous recommandons l’utilisation des fixations Simpson Strong-Tie.
Sur porté :
- Pointes annelées CNA4.0x50S,
- Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm,
- Vis inox CSAS Ø5.0 x 40 mm,
- Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA4.0x50S
- Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm
- Vis inox CSAS Ø5.0 x 40 mm
- Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm
- Vis connecteur inox SSH10.0X40S
Support acier :
- Boulons inox Ø10 ou Ø12 (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)
Support béton :
- Cheville mécanique : goujon FM-753 M10X75/5 A4
- Ancrage chimique Ø 10 ou Ø 12 mm : résine AT-HP + tige filetée LMAS M10-120/25 A4
Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)
- Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 A4 + tamis SH
Installation

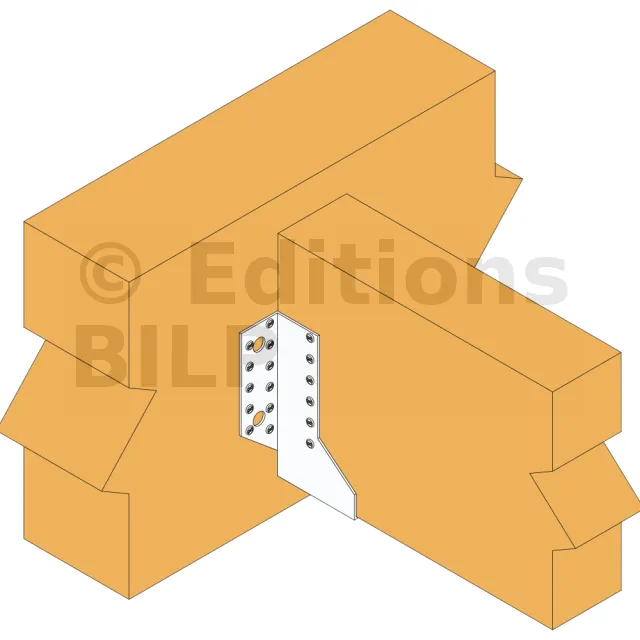

Sur bois :
1. Tracer l’emplacement de la poutre portée sur le porteur
2. Présenter le sabot et préfixer les ailes de chaque côté
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée
4. Finaliser la fixation sur chaque aile
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total

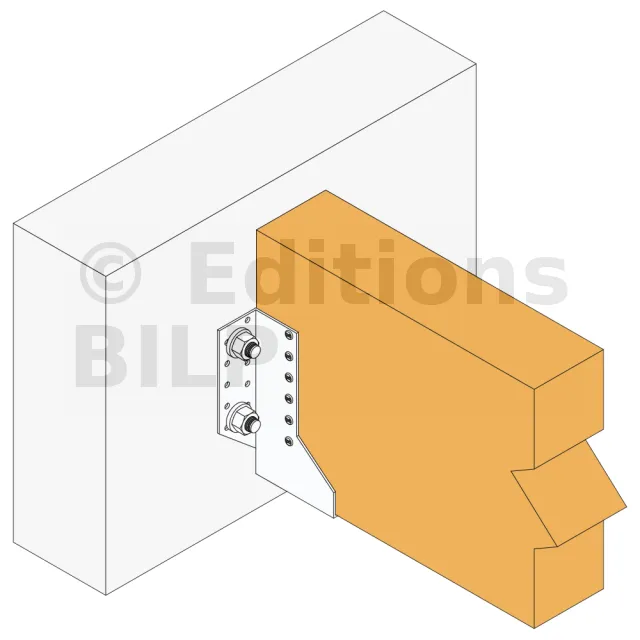

Sur béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages
3. Percer le support avec un forêt adapté
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages
5. Présenter la poutre portée dans le sabot avant de la fixer
