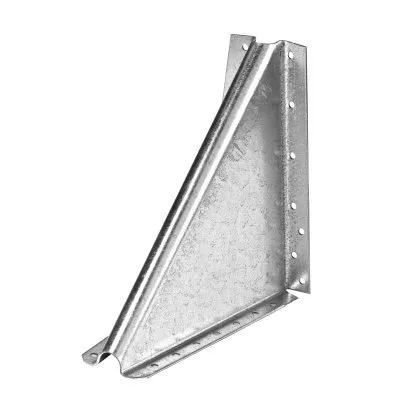

Échantignole - Réf. KNAG130

EN STOCK

Expédition immédiate disponible pour 22 unité(s).

7€³²

HT / Echantignole

(8.78 € TTC)

Hauteur (A) :
- 125mm
Autres choix

Référence
KNAG130
Epaisseur
2mm
Fabrication
Française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque
SIMPSON Strong-Tie
Largeur (D)
66mm
Largeur (C)
52mm
Largeur (E)
79mm
Perçages Aile B
10Ø5
Perçages Aile A
9Ø5
Conditionnement
1 pièce
Profondeur (B)
125mm

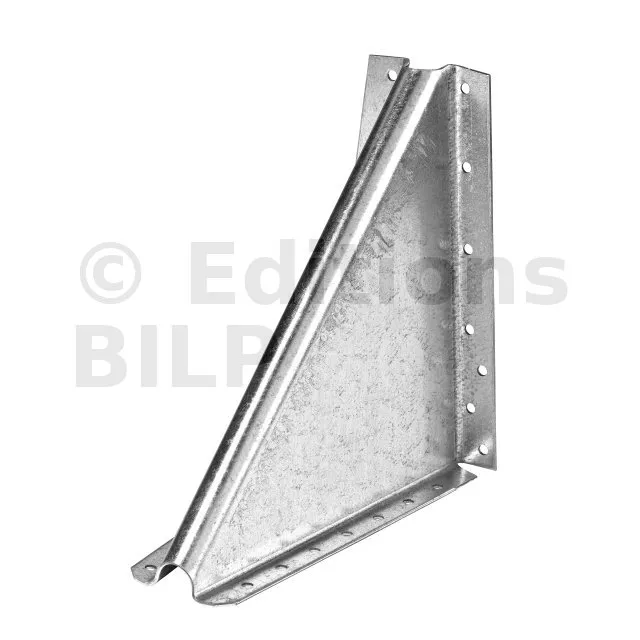

Echantignole KNAG

L‘échantignole métallique KNAG évite l‘utilisation d‘échantignoles en bois qui doivent respecter une certaine découpe par rapport au fil du bois.

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 2 mm.

Avantages

Simplifie la justification des échantignoles,
Sécurise des assemblages existants.

Application

Support

Porteur : bois massif, bois composite, laméllé-collé,
Porté : bois massif, bois composite, laméllé-collé, fermes triangulées.

Domaines d’utilisation

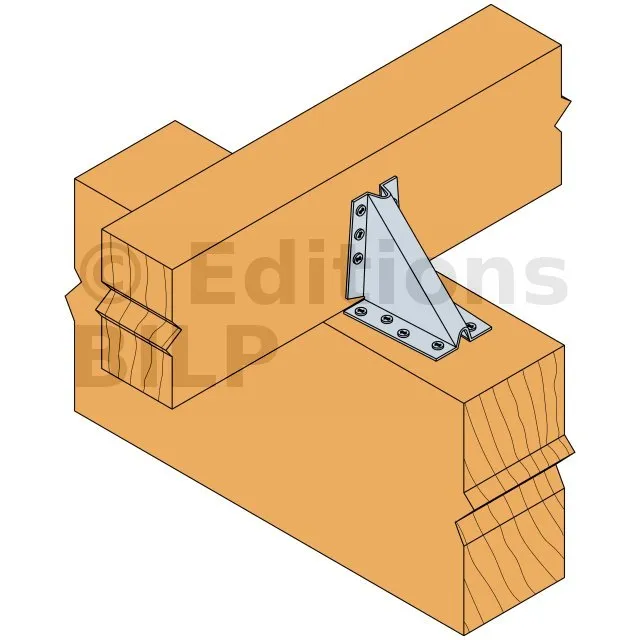

Pannes sur ferme,
Poutre sur poteau,
Renforcement d‘assemblages existants.

Données techniques

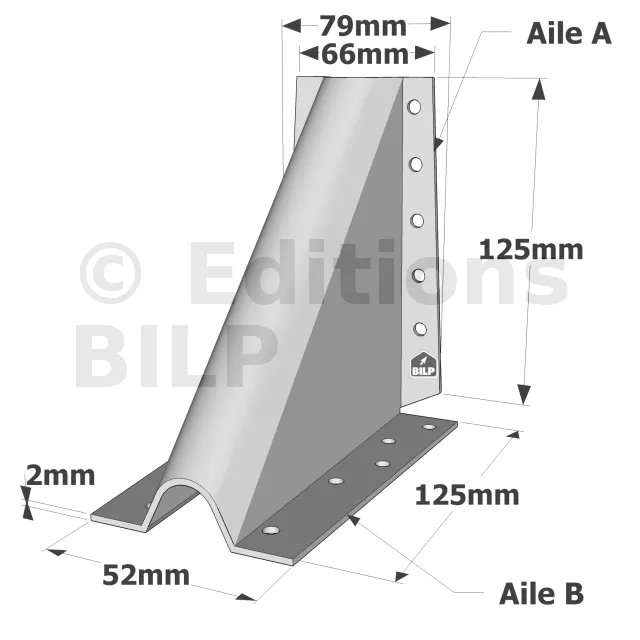

Dimensions

Références	Dimensions [mm]						Perçages Aile A	Perçages Aile B
	A	B	C	D	E	t	Ø5	Ø5
KNAG90-B	90	90	43	55	69	2	6	8
KNAG130	125	125	52	66	79	2	9	10
KNAG170	160	160	52	72	93	2	11	12
KNAG210-B	200	200	54	67	100	2	14	14

Valeurs caractéristiques - connexion bois sur bois - clouage total - 1 équerre

Références	Fixations				Valeurs Caractéristiques - Connexion bois C24 - 1 équerre [kN]
	Aile A		Aile B		R1.k			R2.k
	Qté	Type	Qté	Type	f = 20 mm	f = 40 mm	f = 50 mm	e = 140 mm	e = 140 mm	e = 180 mm	e = 220 mm
KNAG90-B	6	CNA4,0x40	8	CNA4,0x60	4	2.1	1.6	1.8	1.2	0.8	0.6
KNAG130	9	CNA4,0x40	10	CNA4,0x60	4.6	3.9	3.7	4.4	3.1	2.3	1.6
KNAG170	11	CNA4,0x40	12	CNA4,0x60	5.8	5.1	4.9	7.5	5.3	4.1	3.4
KNAG210-B	14	CNA4,0x40	14	CNA4,0x60	7	6.3	6	11.4	8.1	6.3	5.2

Les valeurs sont données pour plusieurs valeurs de f et e. Pour les autres valeurs, merci de vous réferez à notre ETE-06/0106.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fiche technique échantignole KNAG

Fixations
Sur porté :

Pointes annelées Ø4.0x50 mm.
Sur porteur :
Pointes annelées Ø4.0x60 mm.

Les flaches* ne sont pas permis au droit des fixations.

*Flache : portion de la surface de la grume restant sur le bois scié (def. ISO 1031).

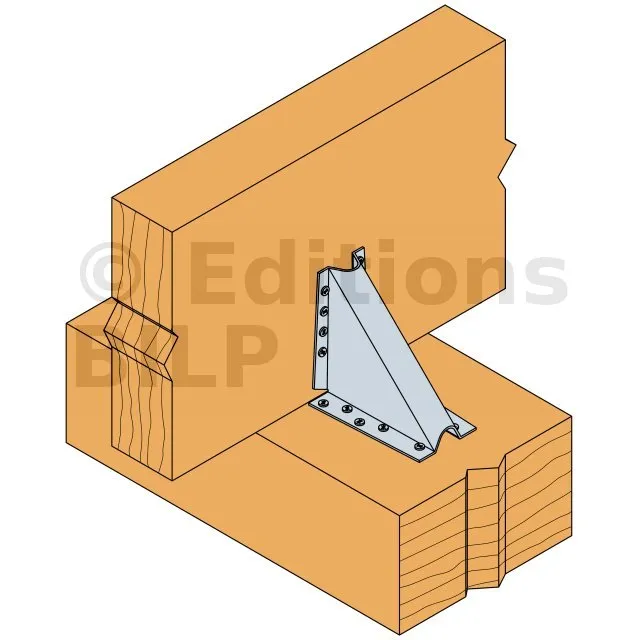

Installation
1 - Approcher l’élément à fixer du support.
2 - Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3 - L’équerre est aussi pointée ou vissée sur celui-ci.
