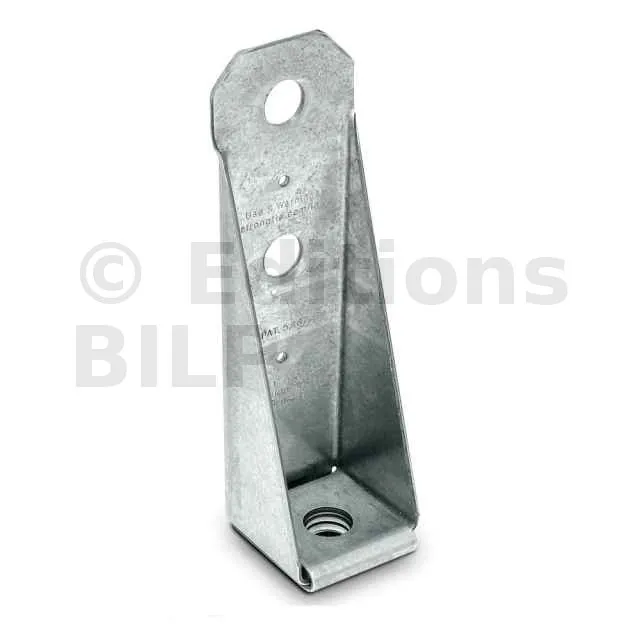

Ancrage pour montant d’ossature 64x220x57mm épaisseur 2.5mm - Réf. HD3B

L’ancrage HD3B est utilisé pour transférer les efforts de traction à travers les planchers, pour ancrer les pannes à la maçonnerie ou au béton. La distance réglementaire du boulon au bord du bois est donnée par la hauteur E1. Fabriqué sans soudure ce qui assure de meilleures performances.

bientôt DISPO

Expédition estimée dans 10 jours.

32€⁰⁵

HT / Ancrage

(38.46 € TTC)

Largeur :
- 64mm
Profondeur :
- 57mm
Hauteur :
- 220mm
Autres choix

Référence
HD3B
Epaisseur
2.5mm
Fabrication
Française
Matériau
Acier galvanisé G90 SS (grade 33) suivant ASTM A-653
Marque
SIMPSON Strong-Tie
Perçages Aile B
1Ø16
Perçages Aile A
2Ø16
Epaisseur (D)
11mm
Profondeur (E)
33mm
Largeur
64mm
Hauteur (F)
64mm
Hauteur (G)
123mm

Caractéristiques

Déclarations de performance : FR-DoP-e07/0285

Agréments techniques : ETA-07/0285

Matière

Acier galvanisé G90 SS (grade 33) suivant ASTM A-653,
Epaisseur de la base : 11 mm,
Epaisseur du corps : 2,5 mm.

Avantages

Peut être utilisé par paire sur poteau,
Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,
Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : ainsi, la dissipation d‘énergie dans le panneau s‘effectue au niveau du couturage.

Applications

Support

Porteur : bois, béton,
Porté : bois.

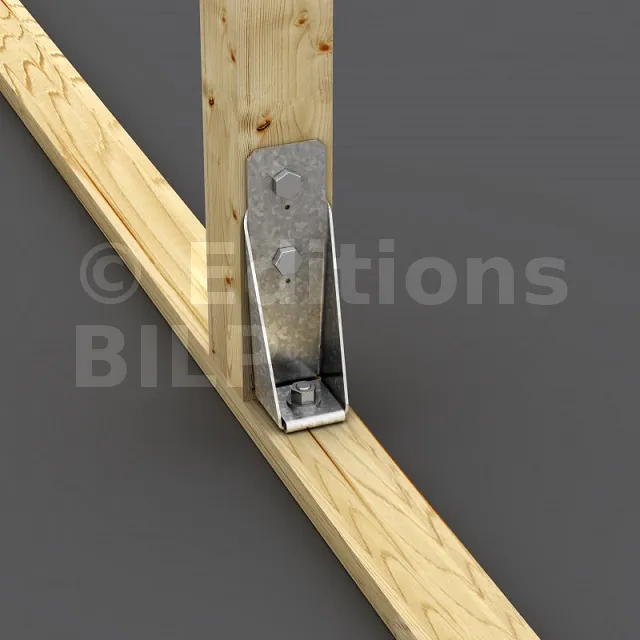

Domaines d’utilisation

Montants ossature bois

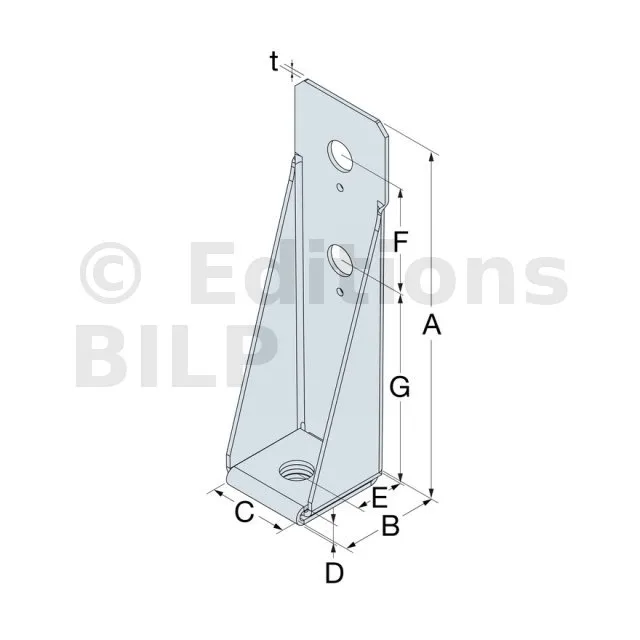

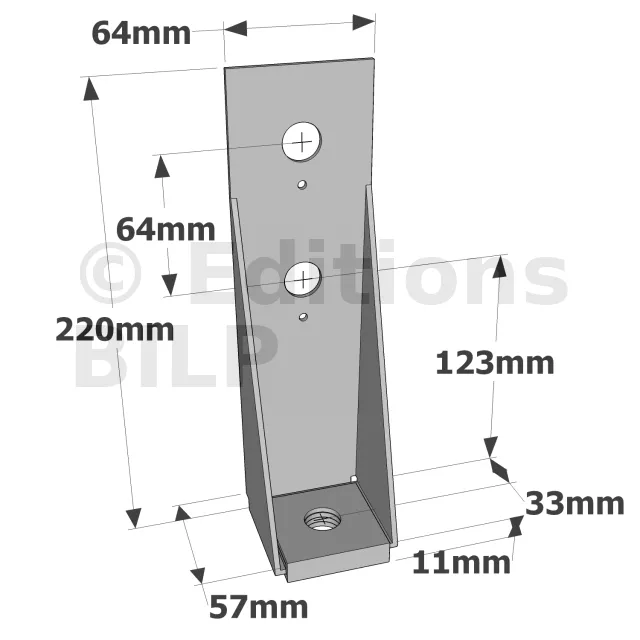

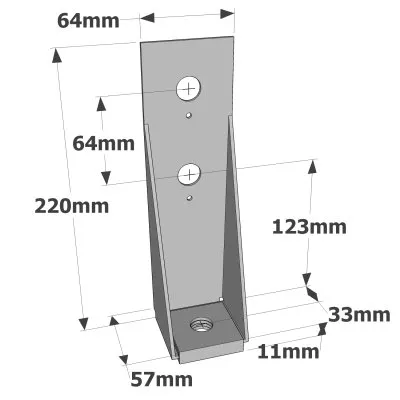

Dimensions

Références	Dimensions [mm]							Perçages Aile A	Perçages Aile B
	A	B	C	D	E	F	G	Ø16	Ø16
HD3B	220	57	64	11	33	64	123	2	1

Performances du produit

Références	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Aile A		Aile B		R1.k
	Qté	Type	Qté	Type
HD3B	2	Ø16	1	Ø16	15.6

Pour poteau de section ≥ 100x100mm

Ancrage pour montants d’ossature HTT

Agréments techniques :ETA-07/0285 ;
Déclarations de performance :FR-DoP-e07/0285 ;

Matière

HTT5 : Acier galvanisé G90 suivant ASTM A-653,
HTT22E et HTT31 : S350GD + Z275 suivant NF EN 10346.

Avantages

Grande résistance au soulèvement

Applications

Support

Porteur : bois, béton
Porté : bois

Domaines d’utilisation

Assemblage de poteaux,
Assemblage de poutres,
Connexion de panneaux ossatures bois,
Connexion de montants ossatures bois,
Connexion de panneaux CLT...

Données techniques

Dimensions

Références	Dimensions [mm]						Perçages Aile A			Perçages Aile B
	A	B	C	D	E	t	Ø4,7	Ø5	Ø21	Ø17,5	Ø18	∅25
HTT5	403	56	64	11.4	35	2.8	26	-	-	1	-	-
HTT22E	558	60	63	12.5	33	3	-	31	3	-	1	-
HTT31	793	60	90	15	33	3	-	41	6	-	-	1

Valeurs Caractéristiques

Références	Fixations				Valeurs Caractéristiques - Bois C24 sur béton [kN]
	Aile A		Aile B		R1,k (sans rondelle)				R1,k (avec rondelle US50/50/8)
	Qté	Type	Qté	Type	CNA4,0x50	CNA4,0x60	CSA5,0x50	CSA5.0x80	CNA4,0x50	CNA4,0x60
HTT5	n	CNA	1	M16	min [(n-3.5)*2.22 ; 24.7 ; 43/kmod]	min [(n-3.5)*2.36 ; 31 ; 43/kmod]	-	-	min [(n-3.5)*2.22 ; 31.6]	min [(n-3.5)*2.36 ; 39.7]
HTT22E	n (1)	CNA / CSA	1	M16	min [(n-3.5)*2.22 ; 42.3 ; 57.5/kmod]	min [(n-3.5)*2.36 ; 53.1 ; 57.5/kmod]	min [(n-3.5)*2.63 ; 138.2 ; 57.5/kmod]	min [(n-3.5)*3.5 ; 231.1 ; 57.5/kmod]	-	-
HTT31	n (2)	CNA / CSA	1	M24	min [(n-4)*2.22 ; 85.1/kmod]	min [(n-4)*2.36 ; 85.1/kmod]	min [(n-4)*2.63 ; 85.1/kmod]	min [(n-4)*3.5 ; 85.1/kmod]	-	-

Le nombre de fixations (n) peut être choisi par l’utilisateur. La valeur caractéristique est ensuite calculée avec ce nombre n.
(1) n est au minimum égal à 10.
(2) 4 fixations CSA5.0x80 doivent être installées à l’extrémité basse des trous oblongs pour obtenir les résistances affichées dans le tableau. Pour toute autre fixation, la résistance doit être recalculée selon l’ETA-07/0285.

Valeurs Caractéristiques simplifiées

	Valeurs caractéristiques - Connexion bois sur support rigide
Références	Fixations				Valeurs Caractéristiques - Bois C24 sur béton [kN]
	Aile A		Aile B		R1,k (sans rondelle)				R1,k (avec rondelle US50/50/8)
	Qté	Type	Qté	Type	CNA4,0x50	CNA4,0x60	CSA5,0x50	CSA5.0x80	CNA4,0x50	CNA4,0x60
HTT5	18	CNA	1	M16	24.7	31	-	-	31.7	34.2
HTT22E	26	CNA/CSA	1	M16	42.3	52.3	52.3	52.3	-	-
HTT31	45	CNA/CSA	1	M24	77.3	77.3	77.3	77.3	-	-

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement, classes de service et fixations, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.

Pour la HTT31, 4 fixations CSA5.0x50 doivent être installées à l’extrémité basse des trous oblongs pour obtenir les résistances affichées dans le tableau. Pour toute autre fixation, la résistance doit être recalculée selon l’ETA-07/0285.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fiche technique ancrage pour montants d’ossature

Fixations

Support béton :

Cheville mécanique : goujons FM 753 EVO M16x110/5,
Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.

Installation

Utiliser toutes les fixations spécifiées. Le jeu des perçages dans le bois pour les boulons doit être limité à 1 mm,
Utiliser des rondelles pour les assemblages écrous sur bois,
Dans le cas d‘éléments doublés, les 2 pièces doivent être clouées ensemble pour agir comme une seule pièce.

Fixations

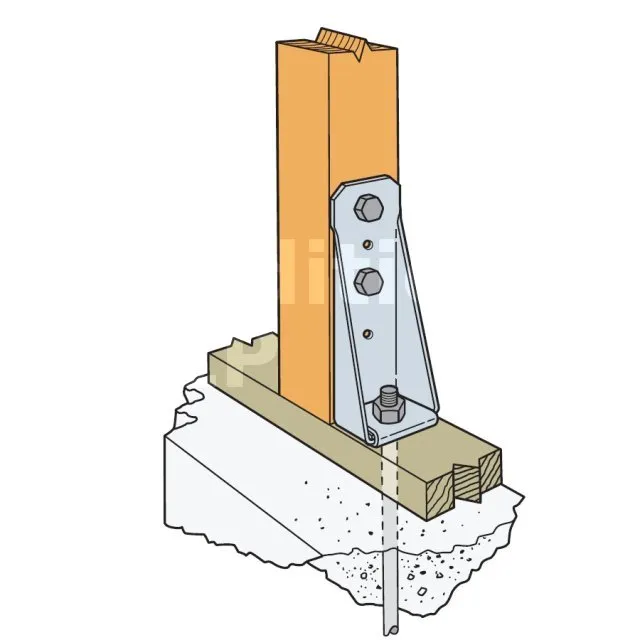

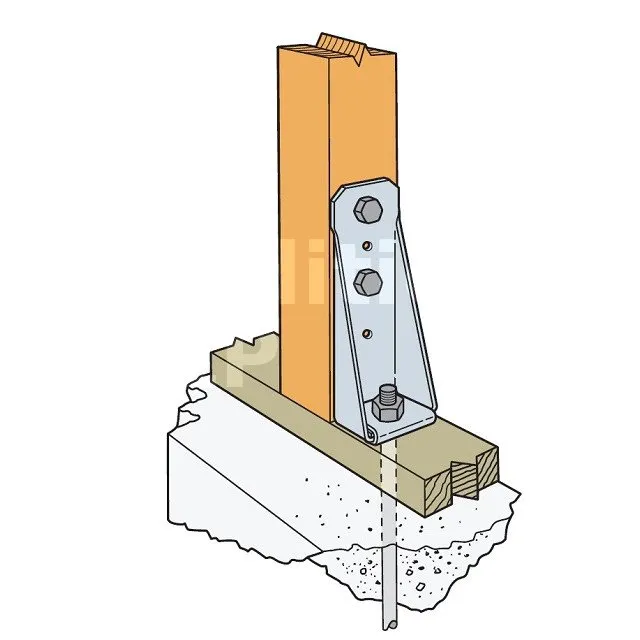

Suggestion de fixation pour un béton C25/30 avec une rive de dalle proche de l’ancrage, sans renfort pour la fissuration et l’éclatement. Il convient de vérifier la résistance l’ancrage dans le béton avec le logiciel Anchor Designer.
