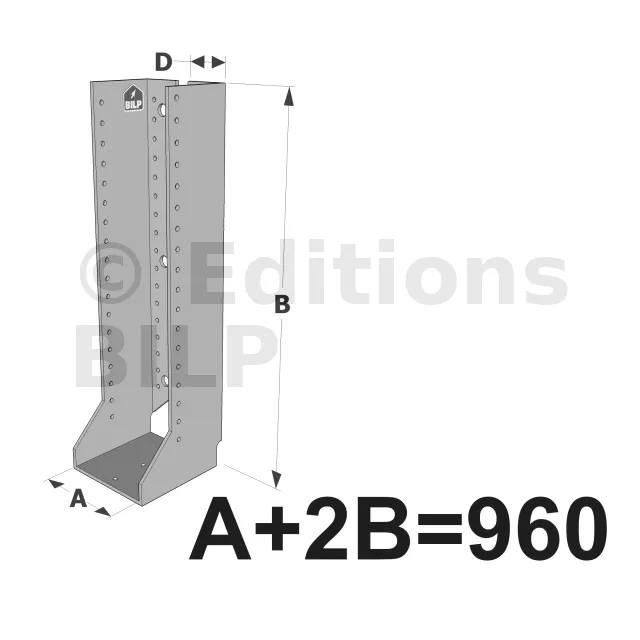

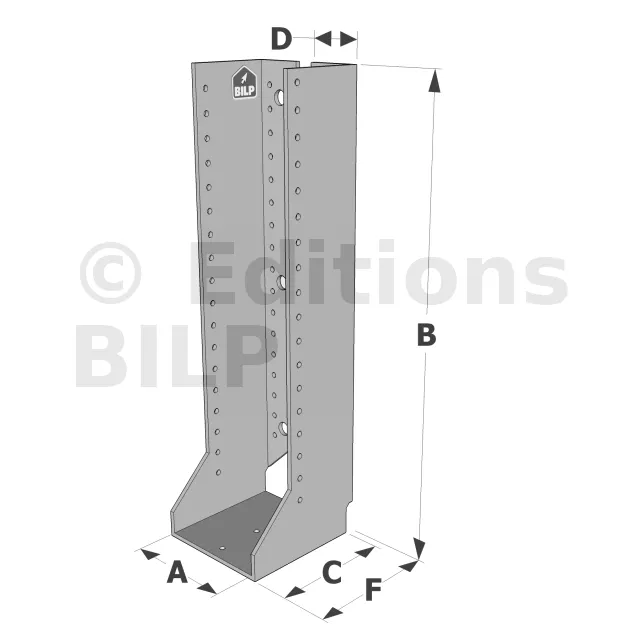

Grands sabots à ailes intérieures, gamme GSI CLASSIQUE (épaisseurs 4mm, profondeur 110mm) - Réf. GSI960/4X

Fixations
Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ETA-04/0013. La fixation sur support rigide nécessite l‘emploi de fixations marquées CE, les préconisations du fabricant doivent être respectées.

Sur porté :

• Pointes annelées CNA Ø4.0 x 50 mm.
• Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
• Vis CSA Ø5.0 x 40 mm.
• Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm
• Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4,0x75 mm ou vis CSA Ø5,0x80-DE.

Sur porteur :

Support bois :

• Pointes annelées CNA Ø4.0 x 50 mm.
• Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
• Vis CSA Ø5.0 x 40 mm.
• Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
• Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4,0x75 mm ou vis CSA Ø5,0x80-DE.

Support en acier :

• Boulons Ø12 ou Ø10 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton et maçonnerie.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..

Vue des faux entraits et poinçon de la charpente

Avantages :

• Résistance au feu :
  Les grands sabots GSI Classique offrent une résistance au feu de 30 minutes, répondant aux exigences de l’Eurocode 5. Cette caractéristique est cruciale pour garantir la sécurité des structures en cas d’incendie, permettant aux occupants de bénéficier d’un délai supplémentaire pour évacuer les lieux.
• Discrétion de l’assemblage :
  Les ailes repliées à l’intérieur des sabots permettent un assemblage plus discret. Cette conception innovante masque les fixations métalliques, préservant l’esthétique des structures en bois. Cela est particulièrement avantageux pour les applications où l’apparence joue un rôle essentiel, comme dans les intérieurs décoratifs et dans les finitions haut de gamme.

Applications

Les grands sabots à ailes intérieures de la gamme GSI Classique sont polyvalents et peuvent être utilisés dans une variété d’applications :

• Bois massif, bois composite, bois lamellé-collé : Parfaits pour toutes sortes de matériaux en bois, garantissant une connexion solide et durable.
• Fermes triangulées et profilés : Utilisés pour assembler des structures complexes telles que les fermes de toit et les éléments de support.
• Solives et pannes : Assurent une fixation robuste des éléments horizontaux de la charpente, augmentant la stabilité et la rigidité de la structure.
• Poutres lisses et montants de bardage : Offrent une solution sécurisée pour les revêtements extérieurs, garantissant une installation stable et esthétique.
• Butées de chevrons : Ces grands sabots renforcent les points de connexion entre les chevrons,. Ils sont indispensables pour la stabilité de la toiture.
• Renforcement d’assemblages existants : Parfaits pour la rénovation et l’amélioration des structures en bois déjà en place.
