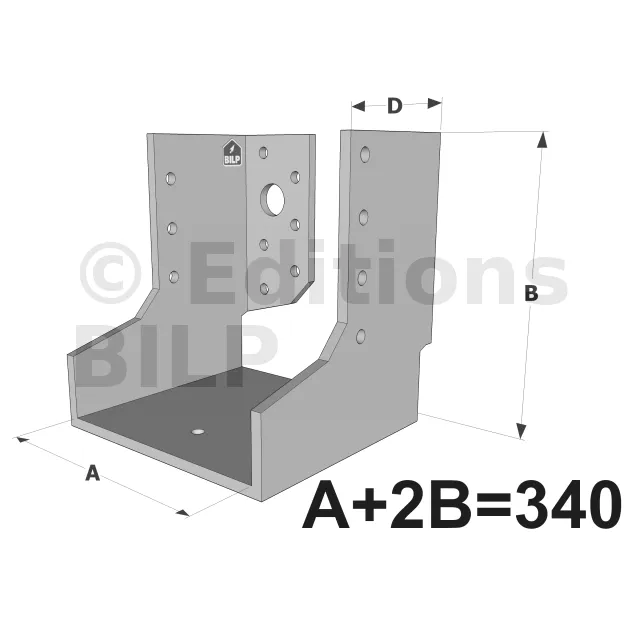

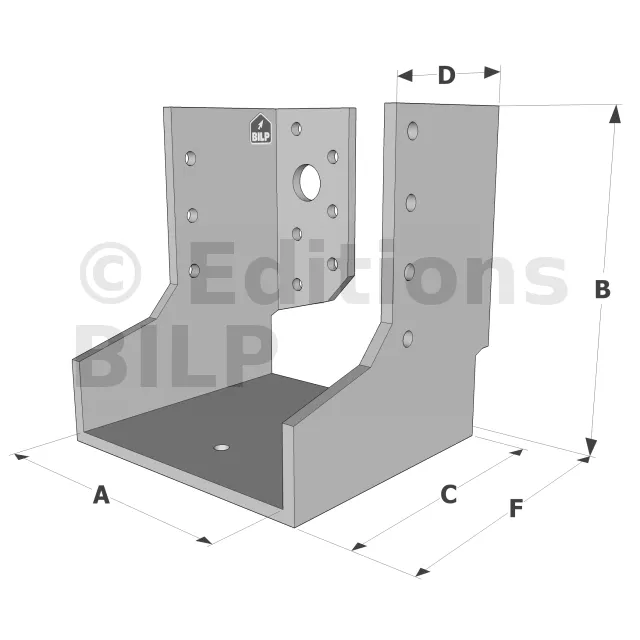

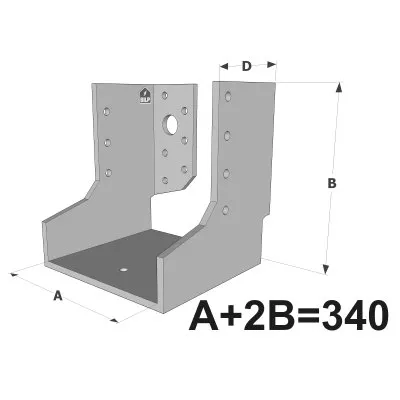

Grands sabots à ailes intérieures, gamme GLI ECONOMIQUE (développé 340mm, épaisseur 4mm, profondeur 90mm) - Réf. GLI340/4X

Mise en œuvre

Fixations

Sur porté :

• Pointes annelées CNA Ø4.0 x 50 mm.
• Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
• Vis CSA Ø5.0 x 40 mm.
• Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Sur porteur :

Support bois :

• Pointes annelées CNA Ø 4.0 x 50 mm.
• Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
• Vis CSA Ø 5.0 x 40 mm.
• Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Support en acier :

• Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).

ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton et maçonnerie.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..

Sur Béton :

1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.

Exemple d’une charpente en pavillon

Cette charpente en pavillon est renforcée par de faux-entraits et un poinçon permettant d’augmenter la charge effective que pourra supporter la charpente et aussi d’apporter un plus à l’esthétique de la toiture.

Avantages :

• Ces dispositifs facilitent l’installation rapide et simple des structures en bois massif, en bois composite et en bois lamellé collé. Grâce à leur conception innovante et discrète, ces sabots assurent une fixation solide et esthétique, répondant aux exigences des professionnels du bâtiment.
• Conçus pour un montage simple, ils nécessitent un minimum d’outils et de compétences techniques, permettant ainsi de réduire considérablement le temps de mise en œuvre. Que ce soit pour des solives, des pannes ou des fermes triangulées, ces sabots de charpente offrent une solution pratique et efficace pour la construction et le renforcement des structures en bois.
• La particularité des sabots à ailes intérieures réside dans leur capacité à offrir une fixation discrète. Les ailes intérieures sont conçues pour être cachées à l’intérieur des éléments en bois, ce qui permet de maintenir une esthétique soignée et épurée. Elles sont très appréciées dans les agencements intérieurs et dans les finitions de haute qualité.
• La sécurité incendie est un aspect critique dans la construction. Les sabots de la gamme GLI économique 4 mm offrent une résistance au feu de 30 minutes, conforme aux normes de l’Eurocode 5. Cette caractéristique assure une protection supplémentaire en cas d’incendie, garantissant ainsi la sécurité des occupants et la durabilité de la structure.

Applications

Les grands sabots à ailes intérieures sont polyvalents et peuvent être utilisés dans diverses applications :

• Solives et pannes : Assurent une fixation robuste des éléments horizontaux de la charpente.
• Lisses et montants de bardage : Offrent une solution sécurisée pour les revêtements extérieurs.
• Butées de chevron : Utilisés pour renforcer les points de connexion entre les chevrons.
• Renforcement d’assemblages existants : parfaits pour la rénovation et le renforcement des structures en bois existantes.
