Goujon d’ancrage - INOX A4

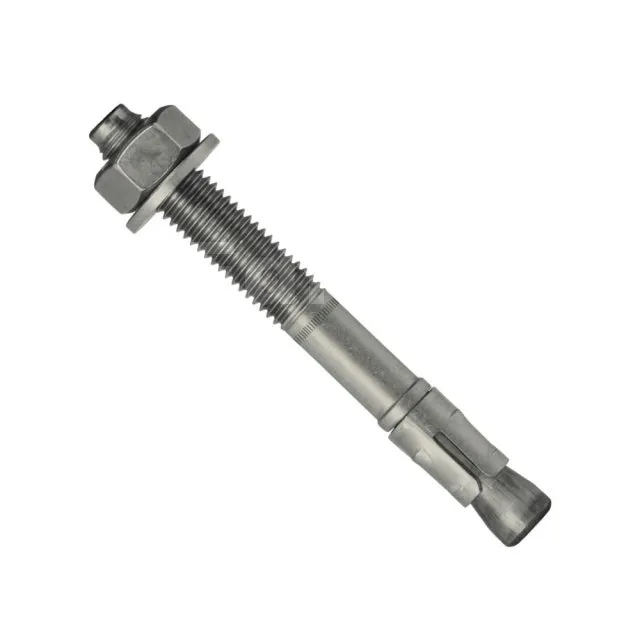

Goujon d’ancrage Inox A4 (FM-753 A4)

Caractéristiques

Matière

• Acier inoxydable A4.

Avantages

Gains de temps :

• Expansion immédiate,
• Montage au travers de l’élément à fixer, Ø de perçage = Ø de cheville,
• Ecrou et rondelle prémontés,
• Gamme large.

Performances :

• Six dents et bords anti glissement pour une plus grande adhérence aux parois du perçage,
• Grande épaisseur des trois segments expansibles.

Application

Domaines d’utilisation

• Fixations structurelles,
• Façades,
• Garde-corps,
• Sabots de charpente.

Supports

• Béton non fissuré,
• Pierre naturelle.

Données techniques

Dimensions

Valeurs de calcul

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
