Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. E5/2_10
- RéférenceE5/2_10
- Fabricationfrançaise
- MarqueSIMPSON Strong-Tie
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
- Perçages Aile BVis ou pointes : 7 Ø5 ; Oblong : 1 Ø11x22
- Perçages Aile CVis ou pointes : 6 Ø5 ; Oblong : 1 Ø11x22

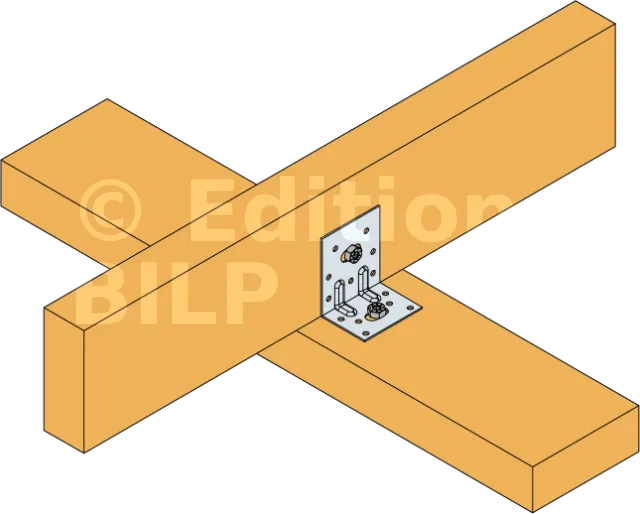

- Fixation bois/bois - type poutre/poutreAile B : 7 ; Aile C : 6 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres

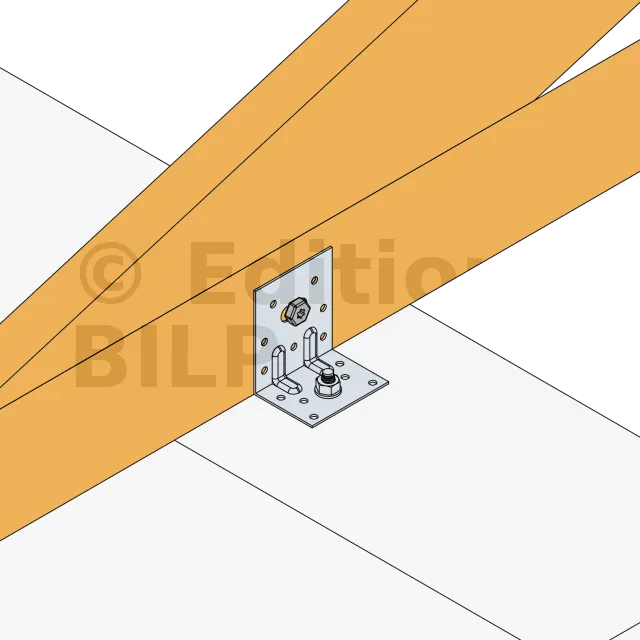

- Fixation bois/support rigide - type poutre/support rigideAile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
- Code EAN3523140208220

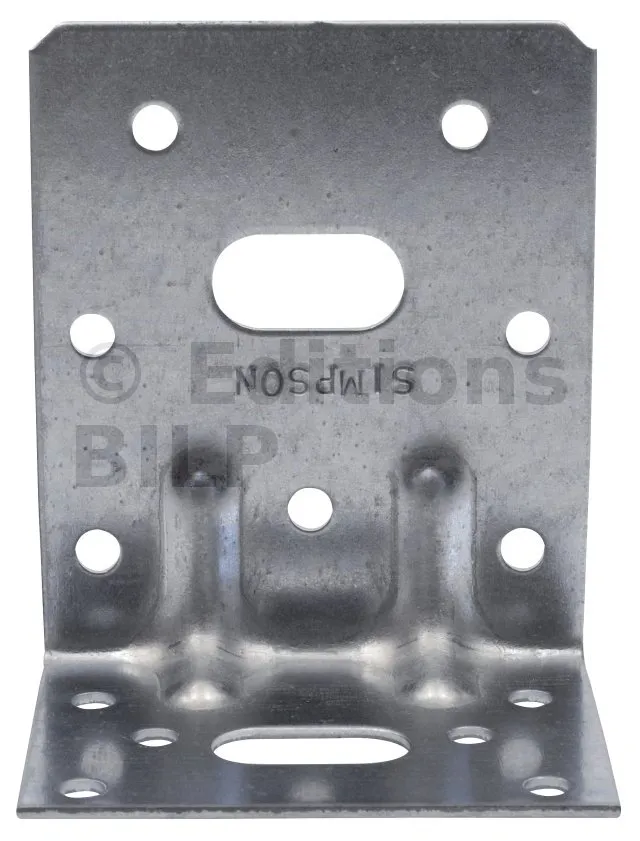

Équerres renforcées CLASSIQUES
Les équerres renforcées CLASSIQUES répondent à des applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Equivalent inox disponible (E5IX,
- Épaisseur : de 1,5 à 3 mm selon les modèles.
Avantages :
- Haute rigidité,
- Polyvalence d’utilisations.
Application
Support :
- Porteur : bois massif, lamellé collé, béton, acier...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
Domaines d’utilisation :

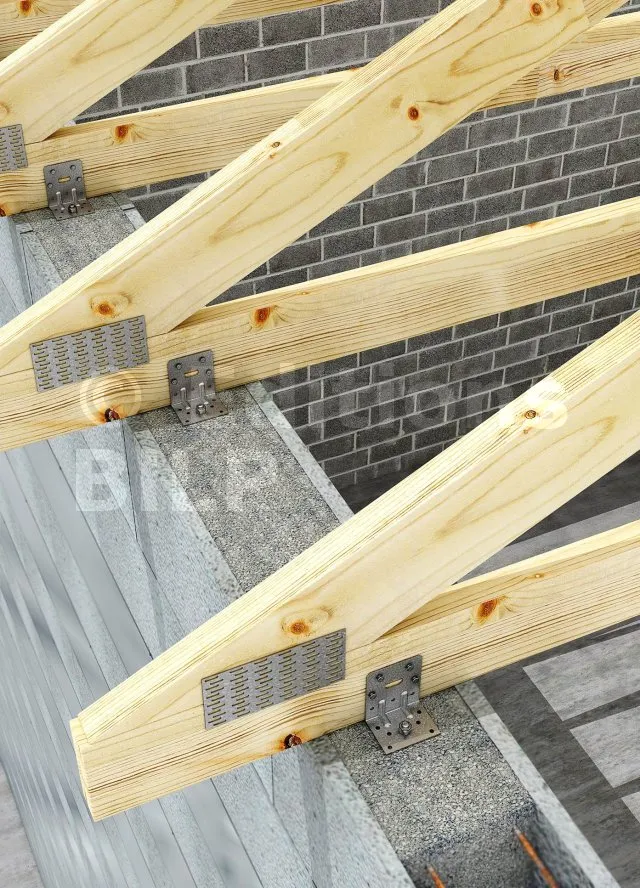

- Fixation de fermettes,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres...

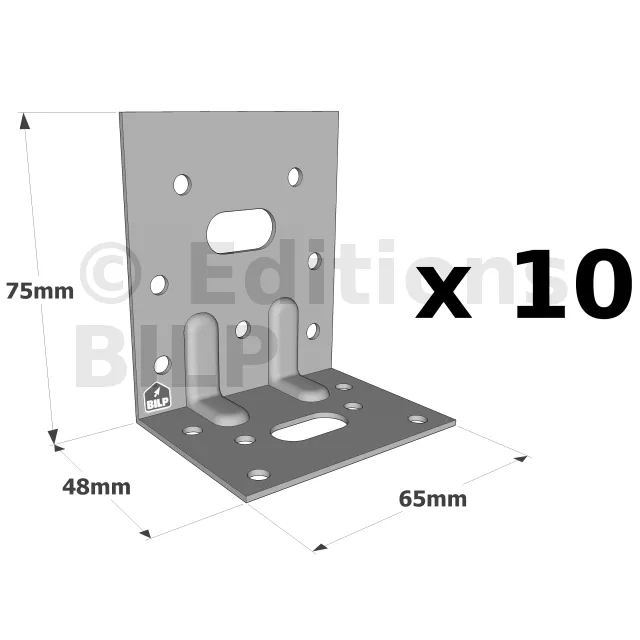

Dimensions et perçages
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13 | Ø11x22 | Ø5 | Ø11 | Ø13 | Ø11x22 | Ø12x20 | |
| E5/1.5 | 76.5 | 49.5 | 65 | 1.5 | 7 | - | 1 | 6 | - | - | 1 | - |
| E5/1.5/11.22/11 | 76.5 | 49.5 | 65 | 1.5 | 7 | - | 1 | 6 | 1 | - | - | - |
| E5/2 | 77 | 50 | 65 | 2 | 7 | - | 1 | 6 | - | - | 1 | - |
| E4/2.5 | 102.5 | 62.5 | 75 | 2.5 | 7 | 1 | - | 6 | - | - | - | 1 |
| E6/2.5 | 122.5 | 62.5 | 75 | 2.5 | 11 | 1 | - | 6 | - | - | - | 1 |
| E8/2.5 | 162.5 | 62.5 | 75 | 2.5 | 12 | 2 | - | 6 | - | - | - | 1 |
| E14/2 | 82 | 52 | 75 | 2 | 8 | 1 | - | 4 | - | 1 | - | - |
| E17/2 | 150 | 50 | 75 | 2 | 15 | 2 | - | 4 | - | 1 | - | - |
| E19/3 | 152 | 52 | 75 | 3 | 15 | 2 | - | 4 | - | 1 | - | - |
| E5/1.5/135* | 75 | 48 | 65 | 1.5 | 7 | - | 1 | 6 | - | - | 1 | - |
* Equerre pliée à 135°
Valeurs caractéristiques - connexion bois sur bois - clouage total - 2 équerres
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E5/1.5 | 7 | 6 | 6.1 | 7.1 | 8.6 | 9.3 | 9.8 | 10.8 | 13 | 14 |
| E5/1.5/11.22/11 | 7 | 6 | 6.1 | 7.1 | 8.6 | 9.3 | 9.8 | 10.8 | 13 | 14 |
| E5/2 | 7 | 6 | 6.1 | 7.1 | 8.6 | 9.8 | 9.8 | 10.8 | 13 | 14 |
| E4/2.5 | 8 | 6 | 5.5 | 6.3 | 7.2 | 7.6 | 7.6 | 8.3 | 10.1 | 10.7 |
| E6/2.5 | 11 | 6 | 5.5 | 6.3 | 7.2 | 7.6 | 9.4 | 10.3 | 12.5 | 13.3 |
| E8/2.5 | 13 | 6 | 5.5 | 6.3 | 7.2 | 7.6 | 10 | 11 | 13.3 | 14.2 |
| E14/2 | 8 | 4 | 4.2 | 5.1 | 6.7 | 8.4 | 5.3 | 5.8 | 7.7 | 9.7 |
| E17/2 | 15 | 4 | 4.9 | 5.6 | 6.7 | 7.4 | 8.2 | 9 | 10.9 | 11.6 |
| E19/3 | 15 | 4 | 4.9 | 5.6 | 6.7 | 7.4 | 8.2 | 9 | 10.7 | 11.4 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

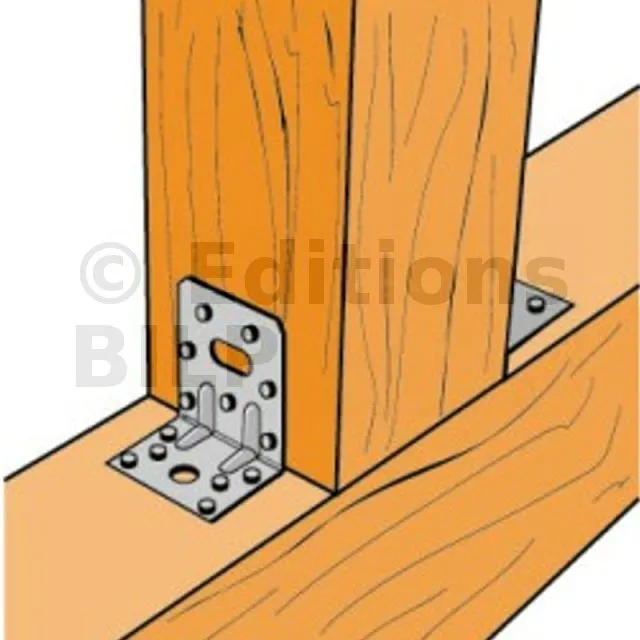

Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres
| Références | Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA Ø4.0x50 | CNA4.0x60 | |
| E6/2.5 | 8 | 6 | 4.1 | 5 | 6.6 | 8.3 | 5.3 | 6.3 | 9 | 9.6 |
| E8/2.5 | 10 | 6 | 4.2 | 5 | 6.7 | 8.3 | 6.2 | 7.5 | 11.5 | 12.1 |
| E17/2 | 12 | 4 | 4.2 | 5.1 | 6.7 | 8.3 | 6.7 | 7.3 | 10.7 | 11.3 |
| E19/3 | 12 | 4 | 4.2 | 5.1 | 6.7 | 8.3 | 6.5 | 7.1 | 10.7 | 11.4 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur support rigide - 2 équerres
| Références | Valeurs caractéristiques - Bois sur support rigide | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E5/1.5 | 7 | CNA | 1 | Ø10 | 6.6 | 6.6 | 6.6 | 6.6 | -* | -* | -* | -* |
| E5/1.5/11.22/11 | 7 | CNA | 1 | Ø10 | 6.6 | 6.6 | 6.6 | 6.6 | 5.8 | 6.7 | 8.6 | 9.9 |
| E5/2 | 7 | CNA | 1 | Ø10 | 8.4 | 8.4 | 8.4 | 8.4 | -* | -* | -* | -* |
| E4/2.5 | 8 | CNA | 1 | Ø10 | 12.6 | 12.6 | 12.6 | 12.6 | -* | -* | -* | -* |
| E6/2.5 | 11 | CNA | 1 | Ø10 | 12.6 | 12.6 | 12.6 | 12.6 | -* | -* | -* | -* |
| E8/2.5 | 13 | CNA | 1 | Ø10 | 12.7 | 12.7 | 12.7 | 12.7 | -* | -* | -* | -* |
| E14/2 | 8 | CNA | 1 | Ø10 | 3.6 | 4.4 | 5 | 6.3 | 3.4 | 4.1 | 5.5 | 6.9 |
| E17/2 | 15 | CNA | 1 | Ø10 | 15.2 | 15.2 | 15.2 | 15.2 | 5.8 | 6.6 | 8.3 | 9.4 |
| E19/3 | 15 | CNA | 1 | Ø10 | 28.1 | 28.1 | 28.1 | 28.1 | 8.1 | 9.2 | 11.6 | 13 |
* Aucune reprise de charge car appui glissant
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - connexion poteau bois sur support rigide - 2 Equerres
| Références | Valeurs caractéristiques - Bois sur support rigide | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E6/2.5 | 8 | CNA | 1 | Ø10 | 3.3 | 4 | 5.3 | 6.6 | -* | -* | -* | -* |
| E8/2.5 | 10 | CNA | 1 | Ø10 | 3.3 | 4 | 5.3 | 6.6 | -* | -* | -* | -* |
| E17/2 | 12 | CNA | 1 | Ø12 | 10.2 | 12.4 | 12.6 | 15.8 | 3.4 | 3.7 | 5.3 | 5.6 |
| E19/3 | 12 | CNA | 1 | Ø12 | 10 | 12.2 | 15.3 | 19.2 | 5.9 | 6.5 | 10 | 10.7 |
* Aucune reprise de charge car appui glissant
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Equerres
| Références | Valeurs Caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN] | ||||
| Aile A | Aile B | R1.k | |||
| Quantité | Type | Quantité | Type | SSH10x40 | |
| E5/1.5 | 1 | SSH | 1 | [010] | 5 |
| E5/1.5/11.22/11 | 1 | SSH | 1 | [010] | 5 |
Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 Equerres
| Références | Valeurs Caractéristiques - Bois sur béton - Vis connecteurs Ø10 - 2 équerres | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN] | ||||
| Aile A | Aile B | R1.k | |||
| Quantité | Type | Quantité | Type | SSH10x40 | |
| E5/1.5 | 1 | SSH | 1 | SSH | 3.1 |
| E5/1.5/11.22/11 | 1 | SSH | 1 | SSH | 3.1 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou CNA Ø4.0x50 mm.
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
- Boulons.
- Tirefonds.
- SSH010X40 (pour les E5/1.5 et E5/1.5/11.22/11).
Support béton plein :
- Cheville mécanique : goujon FM 753 evo M10x78 ou FM 753 evo M12x104.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH20X130.
Sur acier :
- Boulons.
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
- 1 : Ligne vers le centre du platelage
- 2 : Poteau du panneau
- Prendre le premier panneau côté ouverture.
- S’assurer que les angles des deux poteaux du panneau soient bien alignés à la ligne allant vers le centre du platelage.
- De même que le premier panneau, positionner le second panneau de façon à coller parfaitement les faces obliques des deux poteaux côte à côte tout en simulant l’alignement de l’autre poteau à la ligne du platelage.
- Assembler ensuite les deux poteaux avec des vis adaptées.
Continuer pour le pourtour de la plateforme en suivant le même sens et en laissant le passage à l’ouverture.
- Avant de fixer les panneaux au platelage, vérifier tout d’abord l’alignement des poteaux et leurs positions par rapport au bord du platelage. Faire le tour et tapoter au maillet pour ajuster.
- Pour fixer les panneaux au platelage, utiliser des vis de dimensions suffisantes capables de traverser le poteau et arriver au solivage de la plateforme. Les vis sont placées au pied des poteaux avec un angle de 45°.
- 1 : Renfort
- 2 : Fixation du renfort au platelage
- 3 : Fixation du renfort au lisse basse
- Au milieu des lisses basses des rambardes, placer un renfort de section égale à la section rectangulaire du poteau et de hauteur correspondante à la différence entre le platelage et le dessous de la lisse.
- Fixer le renfort en même temps sur le platelage que sur la lisse basse.
Informations
Le saviez-vous ?

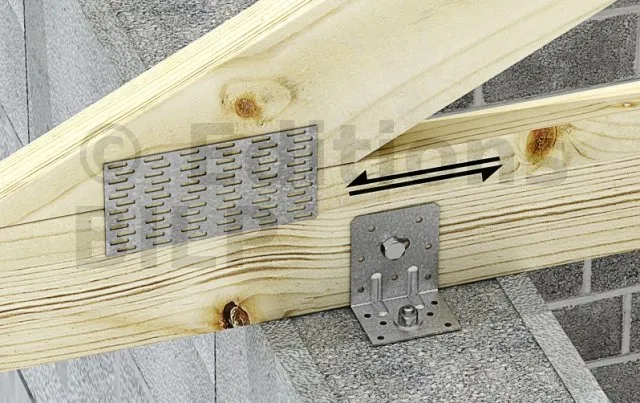

Dans le cas d’un déplacement calculé de la ferme de plus de 6 mm, il faut alors réaliser un appui glissant. Le glissement est autorisé par le trou oblong situé sur nos équerres (source DTU 31.3, P3/5.3.3)
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
- hv : Hauteur de la volige
- Dp : Longueur du panneau (= Lp)
- Enlever la languette de la première volige
- Fixez-la aux extrémités des lisses basse et haute
