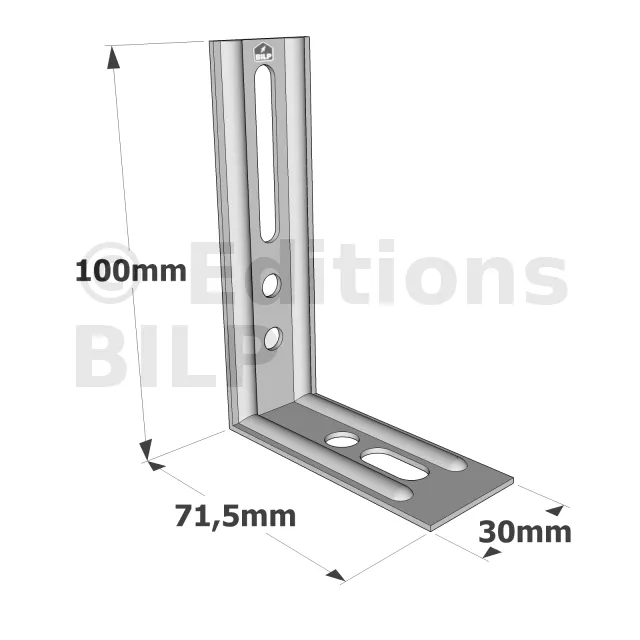

Équerres nervurées droites - Réf. END100/1.5_100

bientôt DISPO

Expédition estimée dans 8 jours.

0€⁴²

HT / équerre

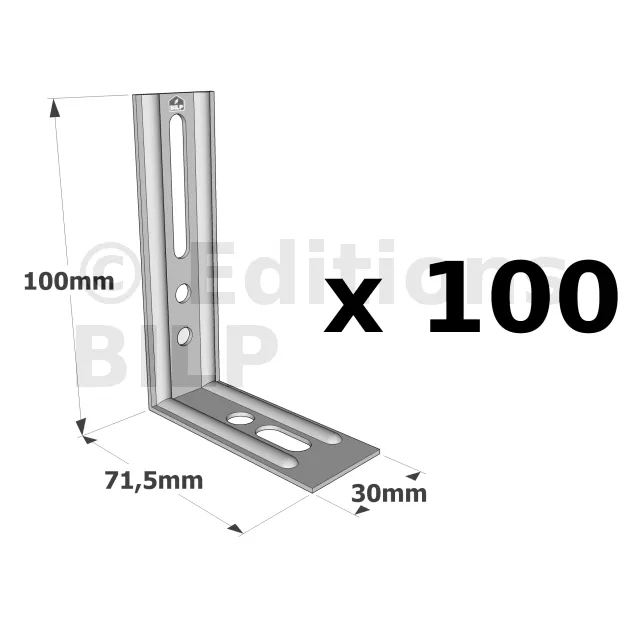

soit 42.00€ pour 100 équerres

(50.40 € TTC)

Hauteur :
- 100mm
Conditionnement :
- 100 pièces
Autres choix

Référence
END100/1.5_100
Fabrication
Française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque
SIMPSON Strong-Tie
Epaisseur
1.5mm
Code EAN
3523140922102
Largeur
30mm
Profondeur
71.5mm
Perçages Aile B
1Ø9 - 1Ø9x20
Perçages Aile A
2Ø6.5 - 1Ø6.5x45

Équerres nervurées droites

Les équerres nervurées droites type END ont été entièrement réétudiées pour une plus grande polyvalence dans l‘utilisation qui en est faite.

Caractéristiques :

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 1,5 mm.

Avantages :

Gamme large pour une variété d’utilisations,
Utilisable sur bois et sur béton,
Trous oblongs facilitant l’ajustement des assemblages,
Respecte le DTU36.5,
Gravure de la résistance sur l’équerre.

Applications

Support :

Porteur : bois, béton, acier...
Porté : menuiseries PVC, bois, aluminium, acier...

Domaines d’utilisation :

Fixation de menuiseries intérieures et extérieures,
Encadrement de portes et fenêtres,
Petites ossatures.

Dimensions et perçages

Références	Dimensions [mm]				Perçages Aile A				Perçages Aile B		Valeurs Admissibles suivant DTU36.5 [daN]
	A	B	C	t	Ø6.5	Ø6.5x20	Ø6.5x30	Ø6.5x45	Ø9	Ø9x20	R1.d
END40/1.5	40	71.5	30	1.5	-	1	-	-	1	1	14.5
END55/1.5	55	71.5	30	1.5	-	-	1	-	1	1	14.5
END70/1.5	70	71.5	30	1.5	1	-	-	1	1	1	14.5
END85/1.5	85	71.5	30	1.5	1	-	-	1	1	1	14.5
END100/1.5	100	71.5	30	1.5	2	-	-	1	1	1	14.5
END115/1.5	115	71.5	30	1.5	3	-	-	1	1	1	14.5
END130/1.5	130	71.5	30	1.5	4	-	-	1	1	1	14.5

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Catalogue équerres nervurées droites

Fixations
Sur bois :

Pointes annelées CNA4.0X40 et CNA4.0X35, CNA4.0, CNA4.0, CNA4.0, CNA4.0.
Vis CSA5.0X25, CSA5.0X35, CSA5.0X40, CSA5.0X50, CSA5.0X80-DE

Sur béton :

Chevilles à frapper HIPC 8-60/20.

Sur métal :

Boulons EHM8 ou EHM8-A2.

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Enlever les serre-joints et les supports temporaires

1 : Enlever tous les serre-joints.
2 : Supprimer les supports temporaires.

Voilà le résultat ! ça commence à prendre forme.

Vissage de la traverse

Après la fixation de la traverse avec les serre-joints, il suffit de visser directement l’élément sur le poteau.

Pour une fixation avec des boulons, passer à l’étape suivante.

Équerres nervurées droites

Caractéristiques :

Avantages :

Applications

Dimensions et perçages

SIMPSON Strong-Tie
