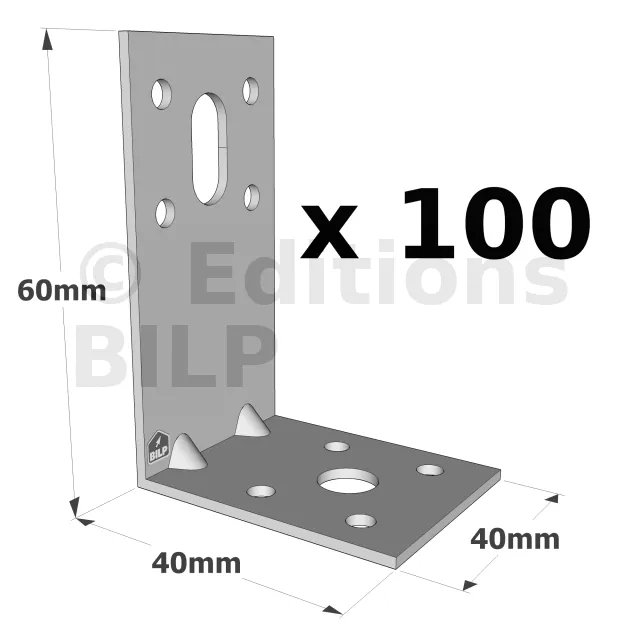

Équerres d’assemblages - Réf. EA644/2_100
- RéférenceEA644/2_100
- Fabricationfrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346.
- MarqueSIMPSON Strong-Tie
- Perçages oblong Aile B10x20
- Perçage Ø5 Aile B4
- Perçage Ø5 Aile C4
- Perçage Ø11 Aile C1
- Code EAN3523140612607
Fixations
Sur bois :
Sur béton :
- Chevilles à frapper HIPC 6-40/10 ou HIPC 8-60/20.
Sur métal :
- Boulons.
- Boulons HR.
- Rivets...
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
Percer les poteaux
- 1 : Avec un long foret à bois de même diamètre que la tige filetée, percer les poteaux au travers de la traverse. Efforcez-vous d’être bien dans l’axe. Ne cherchez pas à traverser du 1er coup car vous risquerez d’arriver de travers sur l’autre face. Allez seulement jusqu’à mi-largeur du poteau.
- 2 : Passer de l’autre côté et achever le perçage.
Insérer les boulons de fixation
- 1 : Insérer la tige filetée.
- 2 : Insérer les rondelles dans les trous borgnes.
- 3 : Visser les écrous et serrer fortement. Pour l’usage d’une tige filetée, il faut contrer le serrage avec une clé de l’autre côté de l’écrou tandis qu’une autre clé sert.
