Pieds de poteau en âme avec platine - Réf. PPSR320_10
- RéférencePPSR320_10
- Fabricationfrançaise
- MarqueSIMPSON Strong-Tie
- Epaisseur4mm
- MatériauAcier S253JR suivant NF EN 10025
- Largeur (B)100mm
- Largeur (D)130mm
- Largeur (E)130mm
- Perçages platine haute2Ø13
- Perçages platine basse4Ø12
- Connexion bois sur support rigideSur poteau : 2 STD12 ; sur béton : 4Ø10 (goujons WA M10 ; tige filetée M10) ; sur acier : boulons
- Charge maximale admissible en compression2.34 tonnes
- Hauteur (F)100-150mm

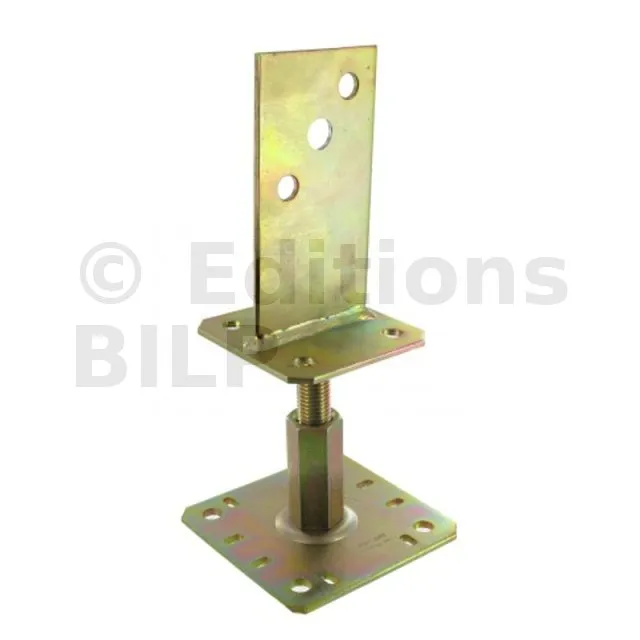

Pied de poteau en âme avec platine - PPSR
Les pieds de poteau en âme intérieure type PPSR permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure une bonne reprise des charges au soulèvement.
Caractéristiques
Matière
- Acier S253JR suivant NF EN 10025.
- Finition électro-zinguée jaune irisé (sans Chrome VI) suivant NF EN ISO 2081.
- Épaisseur 4 mm.
Avantages
- Peut être réglé après la pose,
- Permet de reprendre des efforts au soulèvement
Applications
Support
- Porteur : Bois, béton, acier (poteau 200 x 200 maxi).
- Porté : Bois massif, bois composite, lamellé collé.
Domaines d’utilisation
- Auvent,
- Pergola,
- Veranda,
- Terrasse,
- Console...
Données techniques

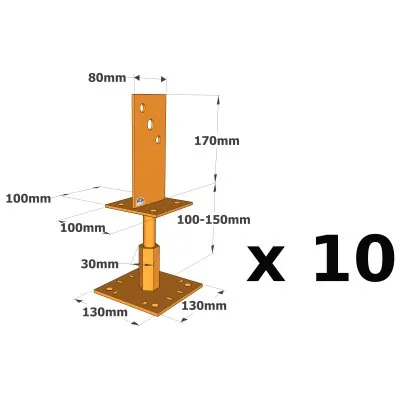

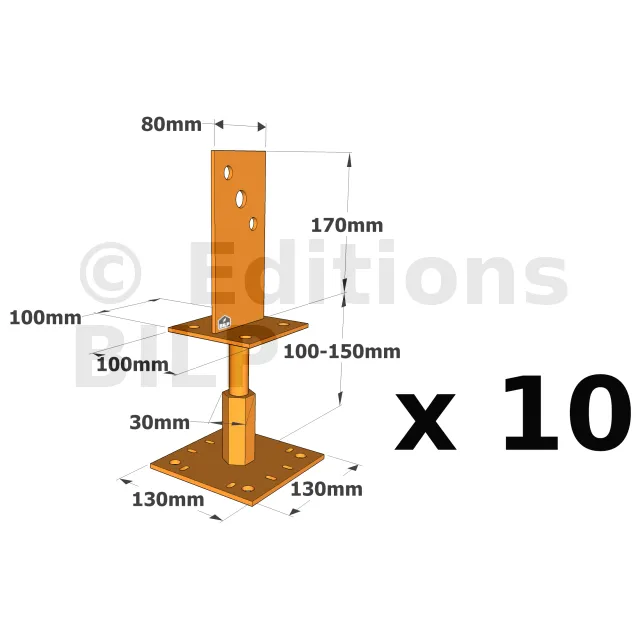

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | t1 | t2 | Ø12[mm] | Ø13[mm] | Ø17[mm] | Ø6x12[mm] | Ø12[mm] | |
| PPSR320 | 100 | 100 | 170 | 130 | 130 | 100-150 | 30 | 80 | 4 | 5 | 4 | 2 | 1 | 8 | 4 |
Valeurs caractéristiques
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | ||||||
|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||

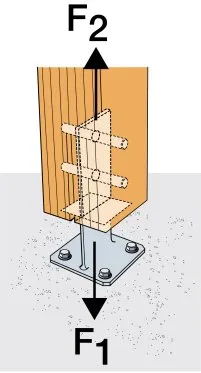

| Sur poteau | Sur béton | R1.k | R2.k | ||||
| Quantité | Type | Quantité | Type | 1 x STD16 | 2 x STD12 | ||
| PPSR320 | 1-2 | STD | 4 | Ø10* | 51,1/kmod^0,5 | min(29,5 ;20,9/kmod) | 20,9/kmod |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | ||||||
|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | ||||||
| Sur poteau | Sur béton | R1.k | R2.k | ||||
| Quantité | Type | Quantité | Type | 1 x STD16 | 2 x STD12 | ||
| PPSR320 | 1-2 | STD | 4 | Ø10** | 61.07 | 29.5 | 29.8 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
Fixations
Sur bois :
Sur béton :
- Cheville mécanique : goujon FM 753 EVO M10x78/5 ou alternative FM-753 M10x75/5 3DG (revêtement adapté pour un usage en extérieur),
- Ancrage chimique : résine AT-HP + Tige filletée LMAS M12-150/35.
Sur acier :

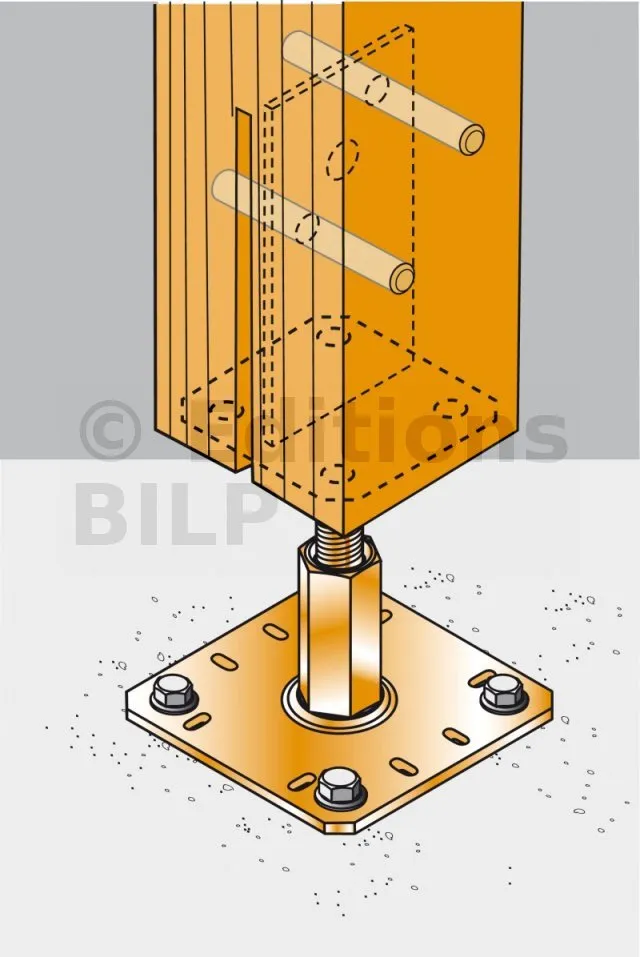

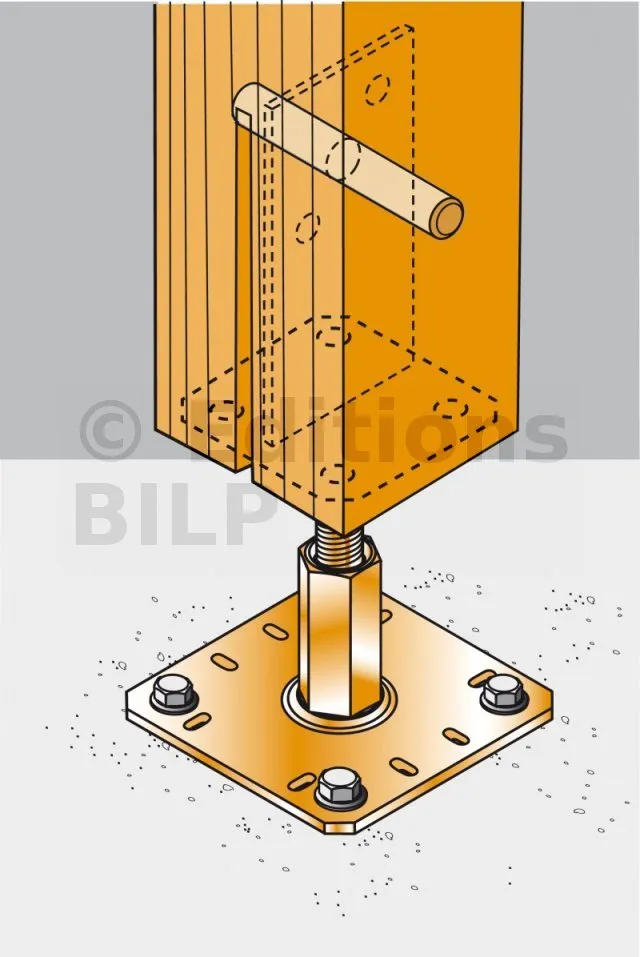

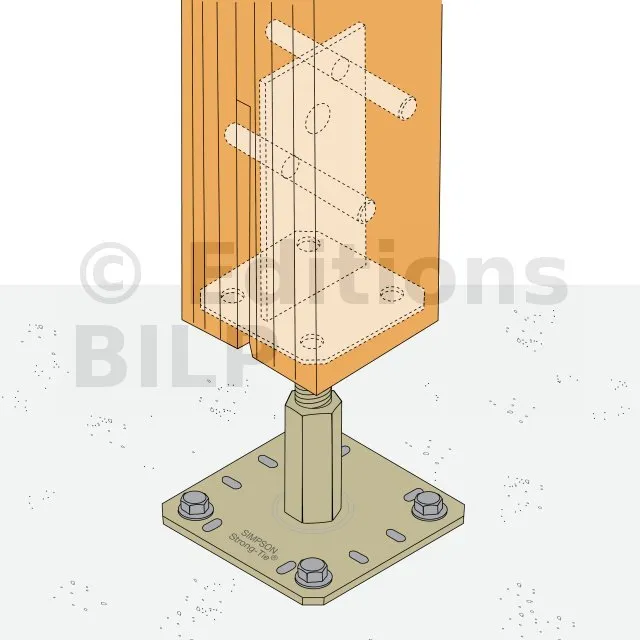

Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme)
2. Identifier la position des broches (ou boulons) sur les flancs du poteau
3. Percer transversalement le poteau pour y insérer les broches. (diamètre de perçage fonction du diamètre de la broche)
4. Positionner le pied de poteau en âme et insérer les broches.
Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
