Grande équerre renforcée - Réf. E20/3_10

EN STOCK

Expédition immédiate disponible pour 2 unité(s).

4€⁷²

HT / équerre
soit 47.17€ pour 10 équerres

(56.60 € TTC)

Largeur :
- 95mm
Epaisseur :
- 3mm

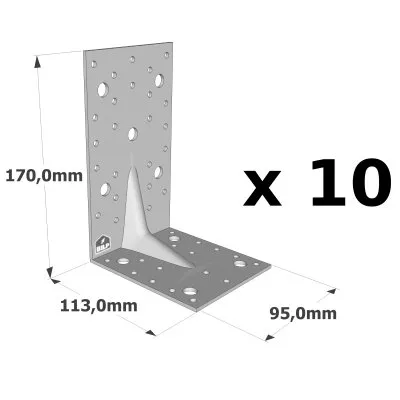

Profondeur :
- 113mm
Hauteur :
- 170mm
Conditionnement :
- 10 pièces
Autres choix

Référence
E20/3_10
Fabrication
française
Marque
SIMPSON Strong-Tie
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Perçages Aile B
16Ø5, 4Ø11
Code EAN
3523140208220
Fixation BOIS/BOIS - clouage total
2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
Fixation BOIS/BOIS - clouage partiel
2 équerres Aile A : 12 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 9 CNA Ø4.0x35 ou Ø4.0x50 mm
Fixation BOIS/support rigide - clouage total
2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)
Fixation poutre bois sur poteau bois - Clouage partiel
2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 8 CNA Ø4.0x35 ou Ø4.0x50 mm
Fixation poteau bois sur poutre bois
2 équerres Aile A : 18 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
Fixation poutre CLT sur poutre CLT
2 équerres Aile A : 5xSSH10x80 ou Aile B : 4xSSH10x80
Perçages Aile A
24Ø5, 5Ø11
Fixation BOIS/support rigide - clouage partiel
2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)

Grande équerre renforcée E20/3

Les équerres renforcées E20/3 sont les plus performantes de notre gamme. Elles s’adaptent à toutes les configurations d’assemblages structurels qu’il s’agisse de liaisons sur bois ou sur béton.

Caractéristiques

Agréments techniques :ETA-06/0106 ;
Déclarations de performance :FR-DoP-e06/0106 ;

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 3 mm.

Avantages

Très résistante aux efforts de traction et cisaillement,
Grande polyvalence d’utilisation.

Applications

Support

Porteur : bois massif, lamellé collé, béton, acier, ...
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d’utilisation

Fixation de fermettes,
Lisses et montants de bardage,
Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

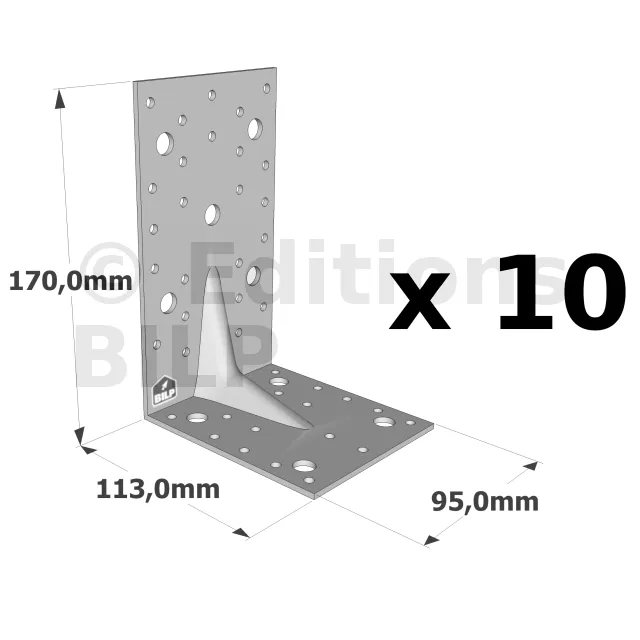

Dimensions

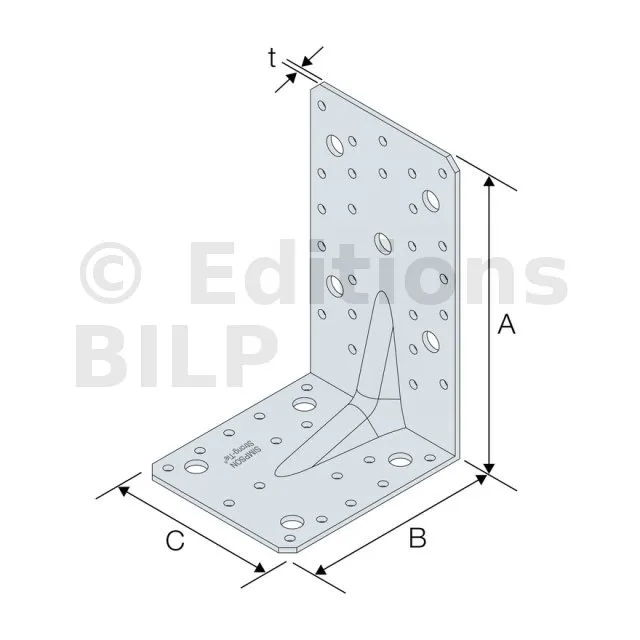

Références	Dimensions [mm]				Perçages Aile A		Perçages Aile B
	A	B	C	t	Ø5	Ø11	Ø5	Ø11
E20/3	170	113	95	3	24	5	16	4

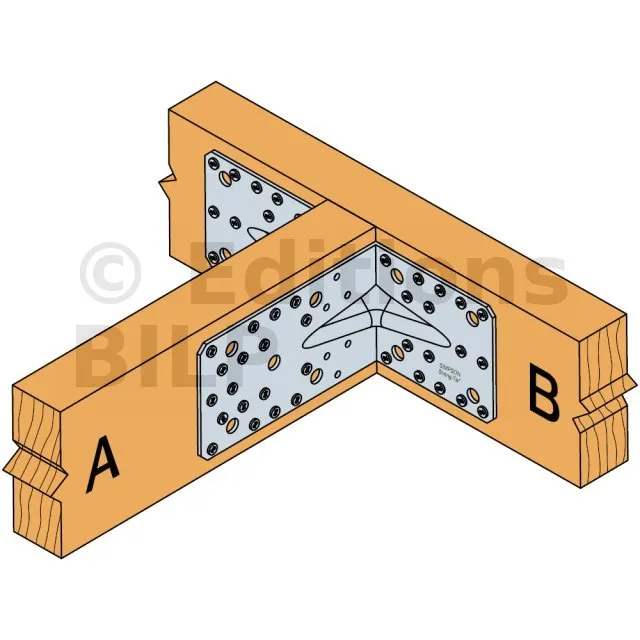

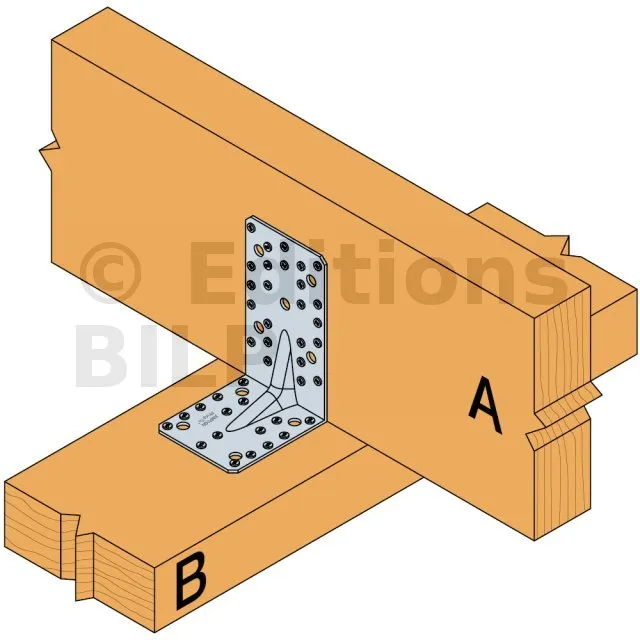

Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage total

Références	Valeurs caractéristiques - Connexion bois sur bois - Clouage total
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R1.k				R2.k = R3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	24	16	7.34	8.95	11.77	14.71	19.89	21.86	26.61	28.31

Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel

Références	Valeurs caractéristiques - Connexion bois sur bois - Clouage total
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R1.k				R2.k = R3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	12	9	5.56	6.78	8.78	10.97	15	16.48	20.22	21.51

Valeurs caractéristiques - Connexion poutre bois sur poteau bois - 2 équerres - Clouage partiel

Références	Valeurs caractéristiques - Connexion bois sur bois - Clouage total
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R1.k				R2.k = R3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	13	8	5.56	6.78	8.78	10.97	11.77	12.93	15.91	16.92

Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres

Références	Valeurs caractéristiques - Connexion poteau bois sur poutre bois
	Fixations	Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R2.k = R3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	18	16	12.67	15.45	19.31	24.14

Valeurs caractéristiques - Connexion bois sur béton - 2 équerres - Clouage total

Références	Valeurs caractéristiques - Connexion bois sur support rigide - Clouage total
	Fixations				Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A		Aile B		R1.k				R2.k = R3.k
	Qté	Type	Qté	Type	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	24	CNA	4	Ø10	53.7	65.5	71	88.8	39	42.9	44.7	47.5

Valeurs Caractéristiques - Connexion bois sur béton - 2 équerres - Clouage partiel

Références	Valeurs caractéristiques - Connexion bois sur support rigide - Clouage partiel
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A		Aile B		R1.k				R2.k = R3.k
	Qté	Type	Qté	Type	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E20/3	13	CNA	4	Ø10	30.2	36.9	40	50	25.4	28	29.1	31

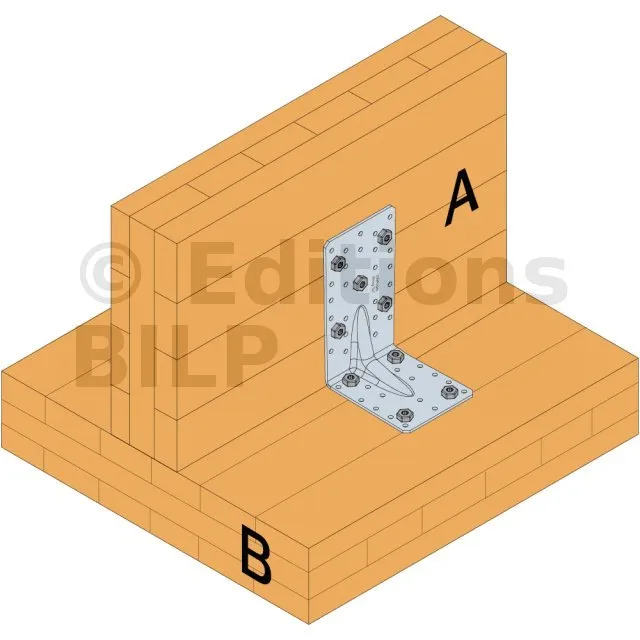

Valeurs caractéristiques - CLT sur CLT - Vis connecteurs Ø10 - 2 équerres

Références	Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø10 - 2 équerres
	Fixations				Valeurs caractéristiques - Bois CLT - 2 équerres par assemblage [kN]
	Aile A		Aile B		R1.k	R2.k = R3.k
	Quantité	Type	Quantité	Type	SSH10x80	SSH10x80
E20/3	5	SSH	4	SSH	29	26

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Mise en œuvre

Fixations
Sur bois :

Pointes annelées CNA Ø4.0x35 ou CNA Ø4.0x50 mm,
Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
Boulons,
Tirefonds,
SSH Ø 10.0 x 80 mm (CLT / CLT)

Sur béton :
Support béton plein :

Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5,

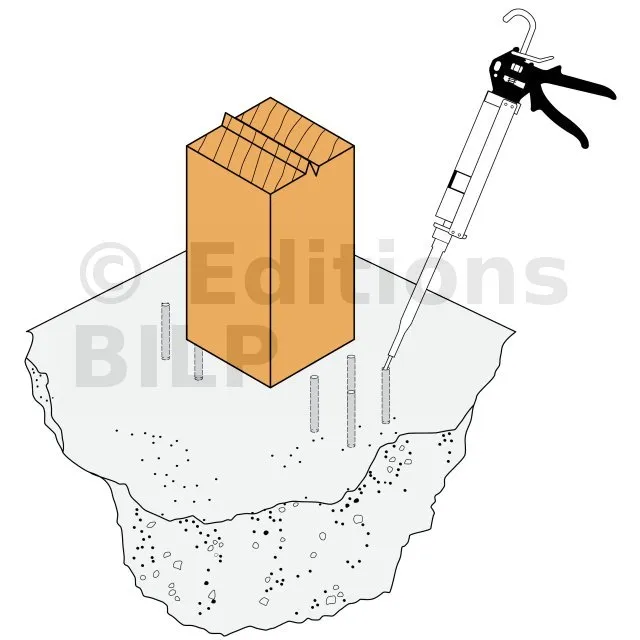

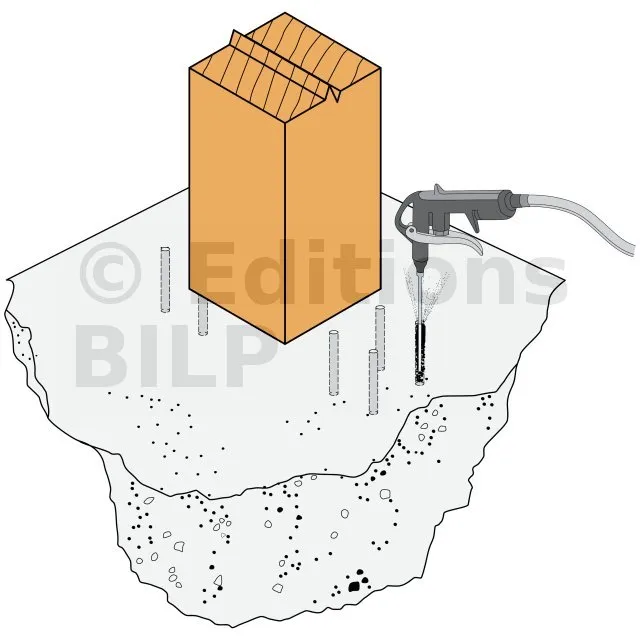

Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.

Support maçonnerie creuse :
Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.

Sur acier :

Boulons.

Installation

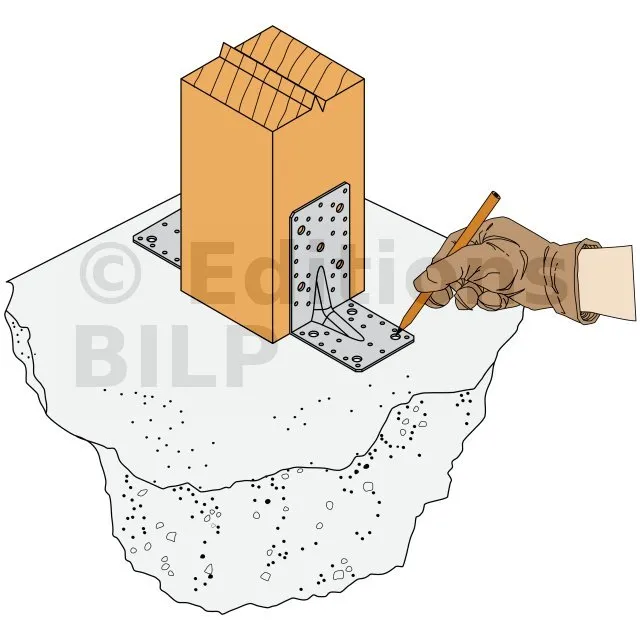

1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

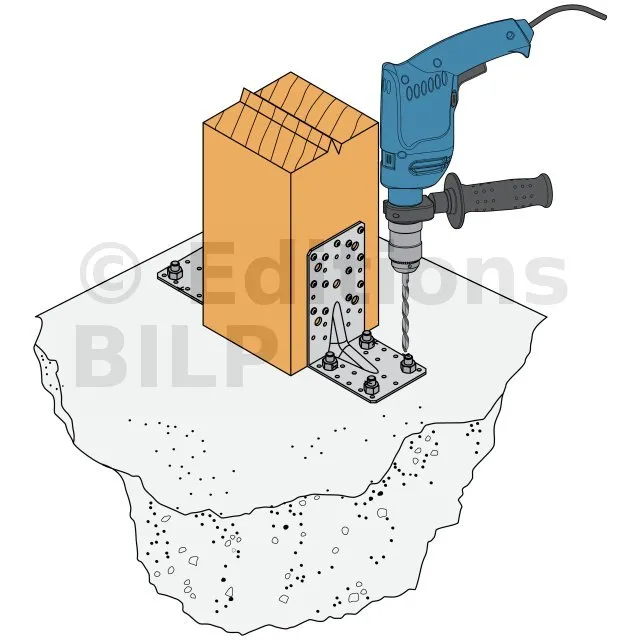

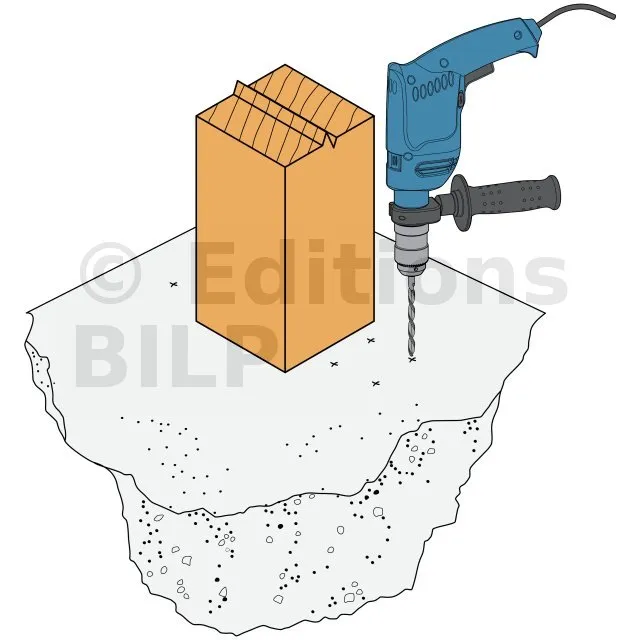

4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Grande équerre renforcée - Réf. E20/3_10

Grande équerre renforcée E20/3

Caractéristiques

Applications

Données techniques

Dimensions

Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage total

Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel

Valeurs caractéristiques - Connexion poutre bois sur poteau bois - 2 équerres - Clouage partiel

Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres

Valeurs caractéristiques - Connexion bois sur béton - 2 équerres - Clouage total

Valeurs Caractéristiques - Connexion bois sur béton - 2 équerres - Clouage partiel

Valeurs caractéristiques - CLT sur CLT - Vis connecteurs Ø10 - 2 équerres

SIMPSON Strong-Tie

Mise en œuvre
