Équerres nervurées droites - Réf. END100/1.5

bientôt DISPO

Expédition estimée dans 10 jours.

0€⁴²

HT / équerre

(0.50 € TTC)

Hauteur :
- 100mm
Conditionnement :
- 1 pièce
Autres choix

Référence
END100/1.5
Fabrication
Française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346
Marque
SIMPSON Strong-Tie
Epaisseur
1.5mm
Code EAN
3523140922102
Largeur
30mm
Profondeur
71.5mm
Perçages Aile B
1Ø9 - 1Ø9x20
Perçages Aile A
2Ø6.5 - 1Ø6.5x45

Équerres nervurées droites

Les équerres nervurées droites type END ont été entièrement réétudiées pour une plus grande polyvalence dans l‘utilisation qui en est faite.

Caractéristiques :

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : 1,5 mm.

Avantages :

Gamme large pour une variété d’utilisations,
Utilisable sur bois et sur béton,
Trous oblongs facilitant l’ajustement des assemblages,
Respecte le DTU36.5,
Gravure de la résistance sur l’équerre.

Applications

Support :

Porteur : bois, béton, acier...
Porté : menuiseries PVC, bois, aluminium, acier...

Domaines d’utilisation :

Fixation de menuiseries intérieures et extérieures,
Encadrement de portes et fenêtres,
Petites ossatures.

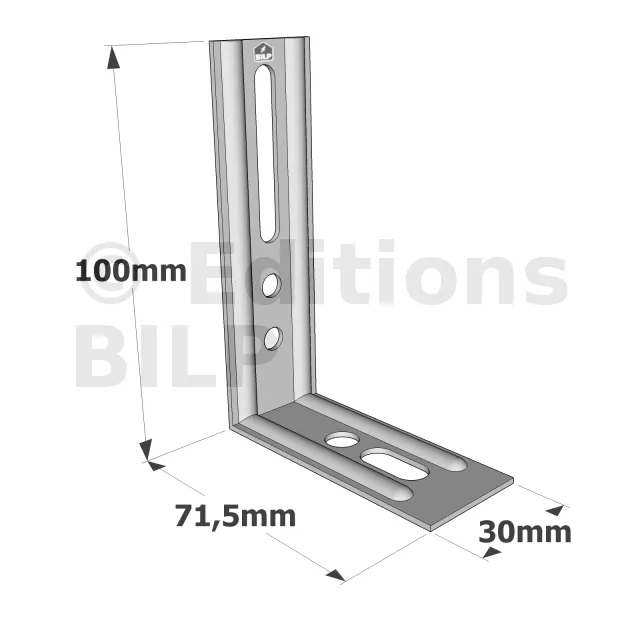

Dimensions et perçages

Références	Dimensions [mm]				Perçages Aile A				Perçages Aile B		Valeurs Admissibles suivant DTU36.5 [daN]
	A	B	C	t	Ø6.5	Ø6.5x20	Ø6.5x30	Ø6.5x45	Ø9	Ø9x20	R1.d
END40/1.5	40	71.5	30	1.5	-	1	-	-	1	1	14.5
END55/1.5	55	71.5	30	1.5	-	-	1	-	1	1	14.5
END70/1.5	70	71.5	30	1.5	1	-	-	1	1	1	14.5
END85/1.5	85	71.5	30	1.5	1	-	-	1	1	1	14.5
END100/1.5	100	71.5	30	1.5	2	-	-	1	1	1	14.5
END115/1.5	115	71.5	30	1.5	3	-	-	1	1	1	14.5
END130/1.5	130	71.5	30	1.5	4	-	-	1	1	1	14.5
