Équerres d’assemblages - Réf. EA442/2_10
-
RéférenceEA442/2_10
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346.
-
MarqueSIMPSON Strong-Tie
-
Perçage Ø5 Aile B2
-
Perçage Ø5 Aile C2
-
Code EAN3523140612607
Équerres d’assemblages
Les équerres d‘assemblage EA permettent de connecter des petites ossatures de menuiserie intérieures et extérieures.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : de 1,5 à 2,5 mm selon les modèles.
Avantages :
- Gamme large pour une variété d’utilisations,
- Utilisable sur bois et sur béton.
Applications
Support :
- Porteur : bois massif, bois composite, lamellé collé, fermes triangulées, profilés,...
- Porté : bois, béton, acier...
Domaines d’utilisation :
- Aménagements intérieurs
- Meubles, consoles,
- Petites ossatures,
- Encadrements de portes et fenêtres...
Dimensions et perçages
Dimensions [mm] | Perçages [mm] | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Aile B | Aile C | |||||||||
Références | Largeur | Hauteur | Profondeur | Ep | Ø5 | Ø11 | Oblong | Ø5 | Ø11 | Oblong |

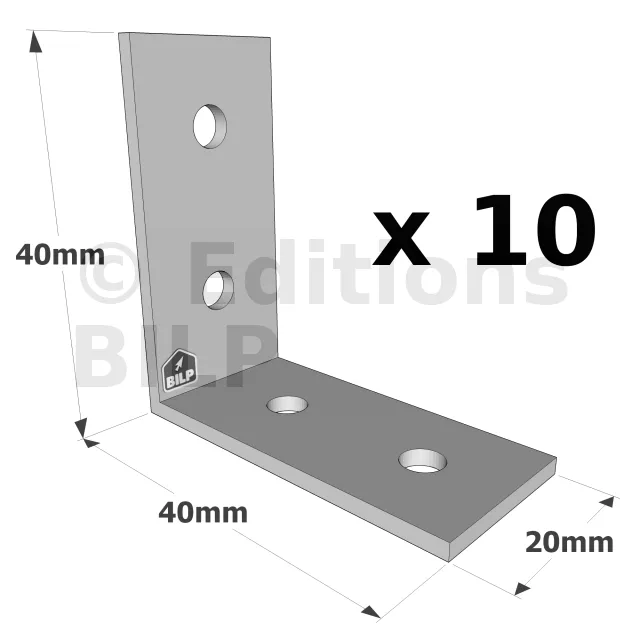

EA442/2 | 20 | 40 | 40 | 2 | 2 | — | — | 2 | — | — |
EA444/2 | 40 | 40 | 40 | 2 | 3 | — | — | 3 | — | — |
EA446/2 | 60 | 40 | 40 | 2 | 4 | — | — | 4 | — | — |
EA534/2 | 40 | 50 | 30 | 2 | 4 | 1 | — | 3 | — | — |
EA554/2 | 40 | 50 | 50 | 2 | 4 | 1 | — | 4 | 1 | — |
EA644/2 | 40 | 60 | 40 | 2 | 4 | — | 10x20 | 4 | 1 | — |
EA664/1,5 | 40 | 60 | 60 | 1.5 | 6 | — | 10x30 | 4 | — | 10x20 |
EA664/2 | 40 | 60 | 60 | 2 | 6 | — | 10x30 | 4 | — | 10x20 |
EA666/2 | 60 | 60 | 60 | 2 | 4 | — | 10x42 | 4 | — | 12x20 |
EA754/1,5 | 40 | 70 | 50 | 1.5 | 6 | — | 10x30 | 5 | — | 10x20 |
EA754/2 | 40 | 70 | 50 | 2 | 6 | — | 10x30 | 5 | — | 10x20 |
EA756/2 | 60 | 70 | 50 | 2 | 6 | — | 10x42 | 4 | — | 12x20 |
EA844/2 | 40 | 80 | 40 | 2 | 6 | — | 8x40 | 4 | — | 12x20 |
EA954/2,5 | 40 | 90 | 50 | 2.5 | 7 | — | 8x50 | 5 | — | 12x20 |
EA956/2,5 | 60 | 90 | 50 | 2.5 | 8 | — | 10x52 | 4 | — | 12x20 |
EA1064/2,5 | 40 | 100 | 60 | 2.5 | 7 | — | 8x50 | 5 | — | 12x20 |
EA1066/2,5 | 60 | 100 | 60 | 2.5 | 8 | — | 10x52 | 5 | — | 12x20 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
Sur béton :
- Chevilles à frapper HIPC 6-40/10 ou HIPC 8-60/20.
Sur métal :
- Boulons.
- Boulons HR.
- Rivets...
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
- 1 : Avec un long foret à bois de même diamètre que la tige filetée, percer les poteaux au travers de la traverse. Efforcez-vous d’être bien dans l’axe. Ne cherchez pas à traverser du 1er coup car vous risquerez d’arriver de travers sur l’autre face. Allez seulement jusqu’à mi-largeur du poteau.
- 2 : Passer de l’autre côté et achever le perçage.
