Cheville pour corps creux

bientôt DISPO

Expédition estimée dans 10 jours.

20€⁰⁰

HT / Boite de 100 pièces

(24.00 € TTC)

Diamètre :
Longueur :

Référence
Fabrication
française
Matériau
Acier electrozingué
Marque
SIMPSON Strong-tie
Perçages Ø [do] mm
8mm
Epaisseur mini paroi support [hmin] [mm]
4mm
Epaisseur Maxi paroi [hmax] [mm]
9mm

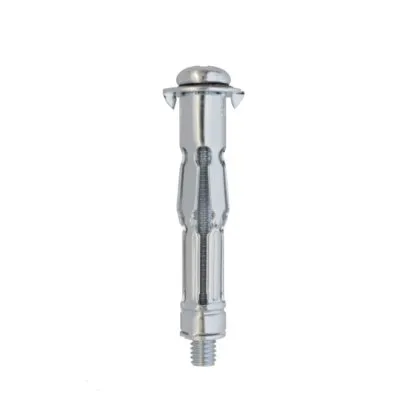

Cheville pour corps creux

La cheville métallique à expansion TMC avec vis pas métrique prémontée, permet la fixation d’éléments sur plaque de plâtre ou cloison sèche, ou tout support creux dont la cavité correspond aux dimensions de la cheville.
La cheville est disposée dans le perçage sur le support avec une pince dédiée, l’action de la pince permet l’expansion et le verouillage de la cheville contre le support.

Caractéristiques

Matière :

Acier electrozingué

Avantages :

Colerette large pour compenser les imperfections du perçage,
La pose avec pince limite le risque de dégradation du support à la pose (cas produit avec pose vissée),
La géométrie de la cheville, notamment les parties pliantes, sont optimisées pour le confort de pose et une résistance accrue.

Application

Domaines d’utilisation :

Equipements électriques,
Menuiseries intérieures,
Supports de tuyaux et radiateurs.

Supports :

Plaque de plâtre,
Brique alvéolaire (compatibilité à vérifier),
Panneaux.

Dimensions

Références	Référence	Dimensions vis [dxLv] [mm]	Ø perçage [d0] [mm]	Dimensions de la cheville [Ø x L] [mm]	Epaisseur mini paroi support [hmin] [mm]	Epaissseur maxi paroi [hmax] [mm]
7500100403800	TMC	M4x41	8	8x33	4	9
7500100404500	TMC	M4x47	8	8x39	9	16
7500100504500	TMC	M5x43	10	10x37	5	13
7500100505800	TMC	M5x60	10	10x53	5	18
7500100507100	TMC	M5x74	10	10x65	18	32
7500100604500	TMC	M6x45	12	12x37	5	12
7500100605800	TMC	M6x60	12	12x53	5	18
7500100607100	TMC	M6x74	12	12x66	18	32

Capacités recommandées

			Capacités reconmmandées						Données d’installation
			Traction - Nrec			Cisaillement - Vrec
Références	Référence	Dimensions vis [dxLv] [mm]	Plaque de plâtre 12,5 mm	Plaque de plâtre 2 x 12,5 mm	Brique	Plaque de plâtre 12,5 mm	Plaque de plâtre 2 x 12,5 mm	Brique	Distance entre les bords [ccr,N] [mm]	Espacement [scr,N] [mm]	Couple maximal [Nm]
7500100403800	TMC	M4x41	0.08	-	0.12	0.15	-	0.2	50	50	1.5
7500100404500	TMC	M4x47	0.08	-	0.12	0.15	-	0.2	50	50	1.5
7500100504500	TMC	M5x43	0.12	-	0.18	0.2	-	0.25	75	75	1.5
7500100505800	TMC	M5x60	0.12	-	0.18	0.2	-	0.25	75	75	1.5
7500100507100	TMC	M5x74	-	0.2	0.18	-	0.25	0.25	75	75	1.5
7500100604500	TMC	M6x45	0.16	-	0.2	0.25	-	0.3	85	85	3
7500100605800	TMC	M6x60	0.16	-	0.2	0.25	-	0.3	85	85	3
7500100607100	TMC	M6x74	-	0.2	0.2	-	0.3	0.3	85	85	3

*Ces valeurs sont à titres indicatifs
