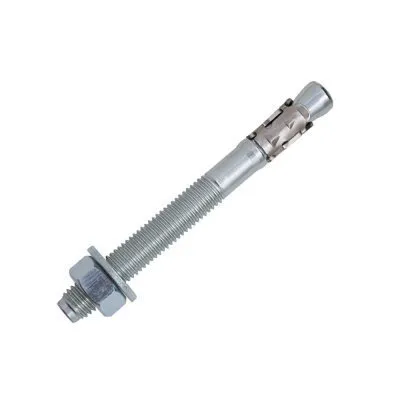

Goujons d’ancrage sismique - Réf. 75350B1615000

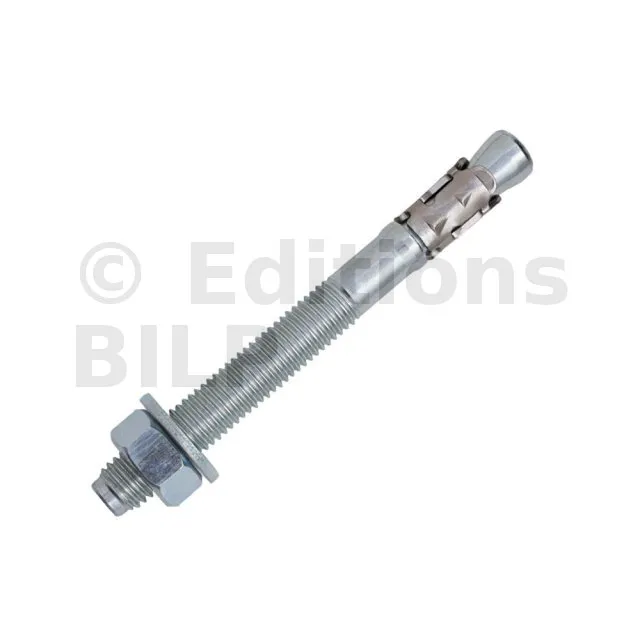

Goujon d’ancrage sismique - FM-753 CRACK 3DG

Caractéristiques

Matière

• Acier trempé (classe 9.8),
• Revêtement spécial anti-corrosion 3DG finition brillante,
• Bague d’expansion en inox A4 pour une adhérence maximale sur les parois du perçage.

Avantages

Gains de temps :

• Expansion immédiate,

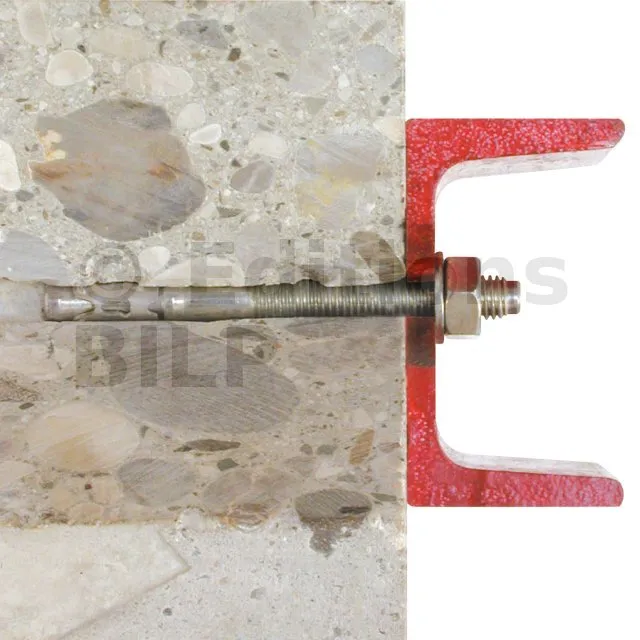

• Montage au travers de l’élément à fixer, Ø de perçage = Ø de cheville,
• Ecrou et rondelle prémontés.

Performances :

• Charges sismiques et dynamiques,
• Performances sismiques C1 et C2,
• Neufs dents inox pour une plus grande adhérence aux parois du perçage,
• Résistance au feu R120,
• Distances au bord et entraxes mini faibles.

Application

Domaines d’utilisation

• Fixations structurelle avec disposition parasismiques,
• Façades,
• Garde-corps,
• Equerres de bardage ITE, sabots de charpente,
• Charges statiques ou quasi-statiques.

Supports

• Béton fissuré,
• Béton non fissuré,
• Environnement sismique correspondant aux catégories C1 et C2.

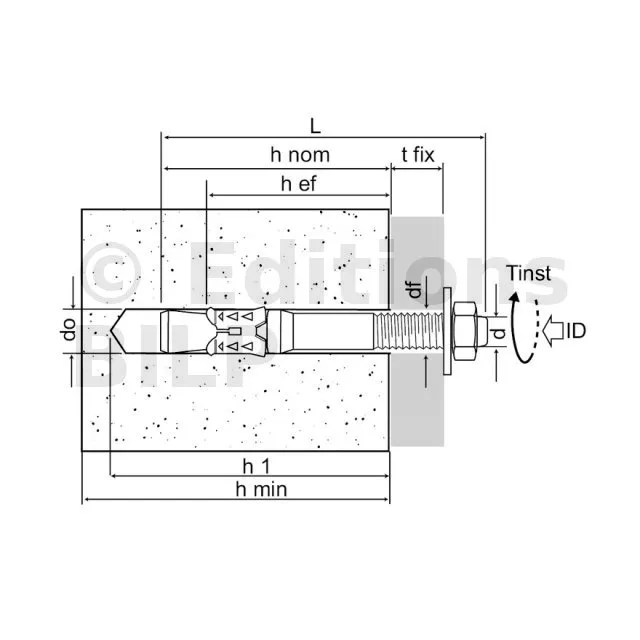

Dimensions

Valeurs de calcul - 1 ancrage - Pas de distance aux bords - Béton non fissuré

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* Non couvert par l’ETE

Valeurs de calcul - 1 ancrage - Pas de distance aux bords - Béton fissuré

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

* Non couvert par l’ETE
